一、技术背景：
春季历来是我国重特大森林草原火灾多发期。数据显示，近5年来35%的森林草原火灾集中在4月份，林区防火形势严峻。特别是2020年，仅3.19号，北京就发生了延庆、平谷、顺义3场森林火灾。
受自然天气、林地环境等因素影响，森林火灾具有突发性强、扑救困难、短时间内难以控制的特点，不但毁坏林木资源，破坏生态环境，造成严重的生态环境问题。
森林消防装备是构成森林防火综合防控能力的基本要素，是森林防火实现科学化、机械化和智能化的装备支撑。
每一场森林火灾扑救任务背后，揭示着装备所不为人知的挑战。我们又要如何从每一次扑救任务中总结出一套科学的森林消防装备解决方案更是重中之重。
森林火灾扑救难点：
1、突发性强、短时间内难以控制
从火星到形成大面积火灾，时间非常短；
2、距离远、范围广，设备携带不方便
众所周知，我国林区大多位于偏远的山林地带，这些地区通常不仅面临着交通不便、设备落后、人员组织分散等问题，且大面积的林区覆盖使得常规消防设备完全发挥不了作用。
3、现场影响不可控因素多
火灾现场受风、水、火等因素影响，加之现场燃烧烟雾弥漫，能见度差，这无疑令扑火工作的开展难上加难。

因此对灭火装备的要求是：智能化，轻便化，高扬程！

二、技术路线
针对上述森林灭火难题，我们开发了了系列化便携式高压森林消防泵：

1、森林消防泵是一种偏心轴，多缸高压容积泵，它的机械原理是偏心轴推动多个柱塞带动隔膜波动产生的高压，我们***了传统泵业解决不了的难题，取消了曲轴连杆推动活塞的原理，柱塞隔膜泵机械部分和水仓是隔离的，机箱里都是齿轮油不会形成相对摩擦，提高了耐久和质量。我们的产品有强劲的负压功能，也就是自吸，无需注水，无需抽真空，在6米垂直高度下，把进水管放到水源处，开机自吸到正常供水只需6秒左右，节能高压，对水质没有要求。和同类产品相比同样的体积我们泵的流量要高出一倍，允许砂石颗粒通过不影响使用寿命。
2、发动机部分:我们自己的核心技术,改装了4冲程发动机内部结构,通过调校发动机的效率,10马力的美国百力通发动机,我们改装完以后可以达到34马力。只有我们的发动机和我们的泵组合,才能做出重量轻,扬程高,流量大的消防泵,适应森林消防这个复杂的环境。 3、替代了离心泵有流量而不能产生高压的缺陷，同时替代了柱塞泵能高压而不能大流量的缺陷，柱塞泵体积大、对水质要求高、维修繁琐等等问题。

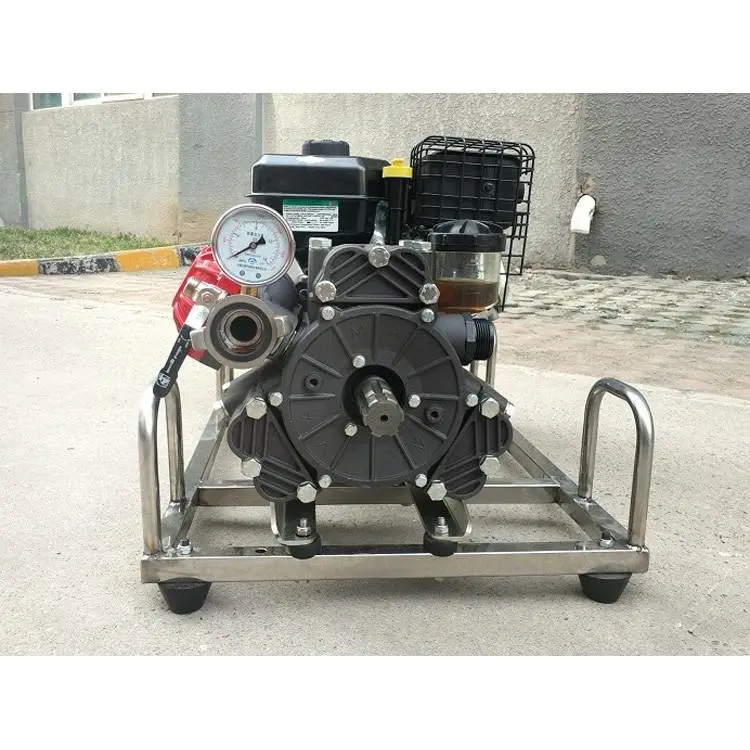

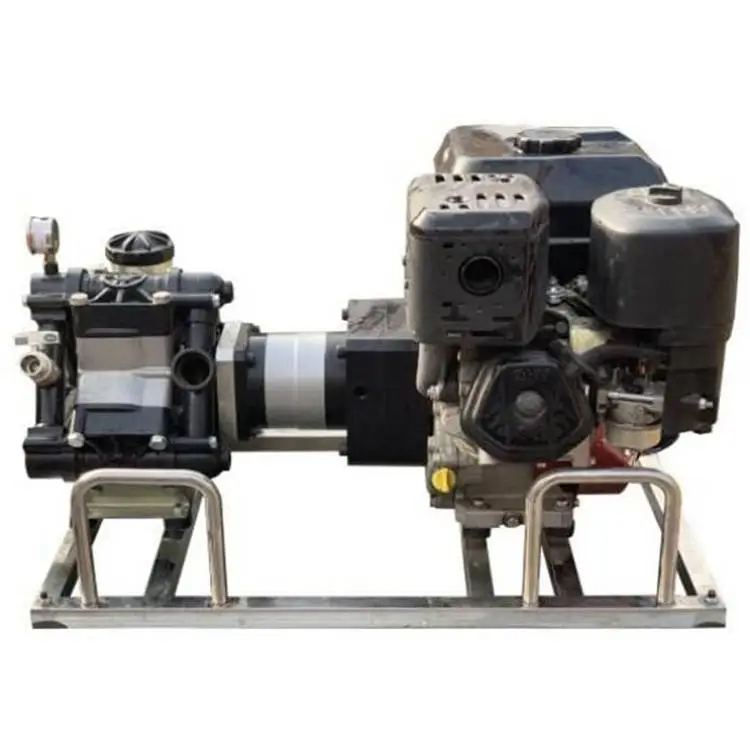

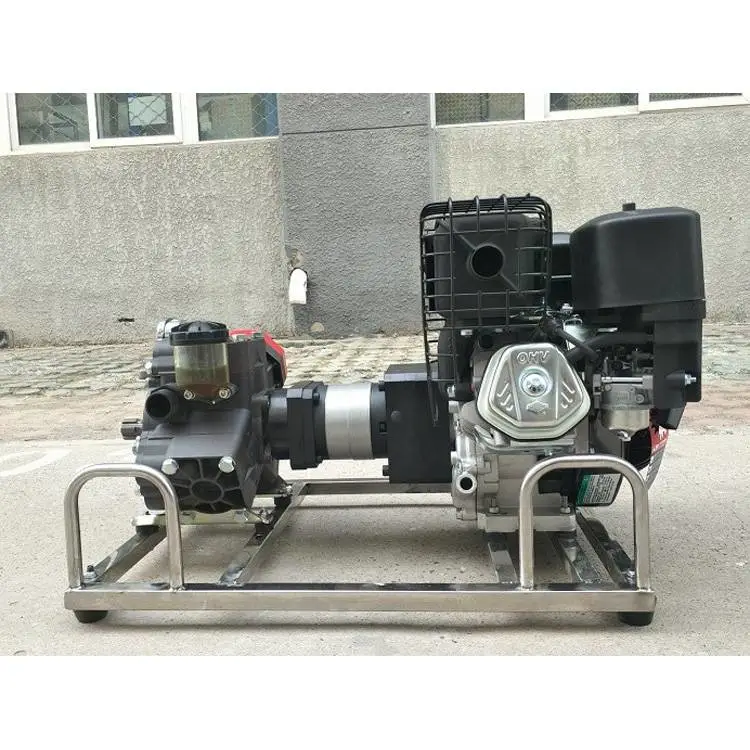

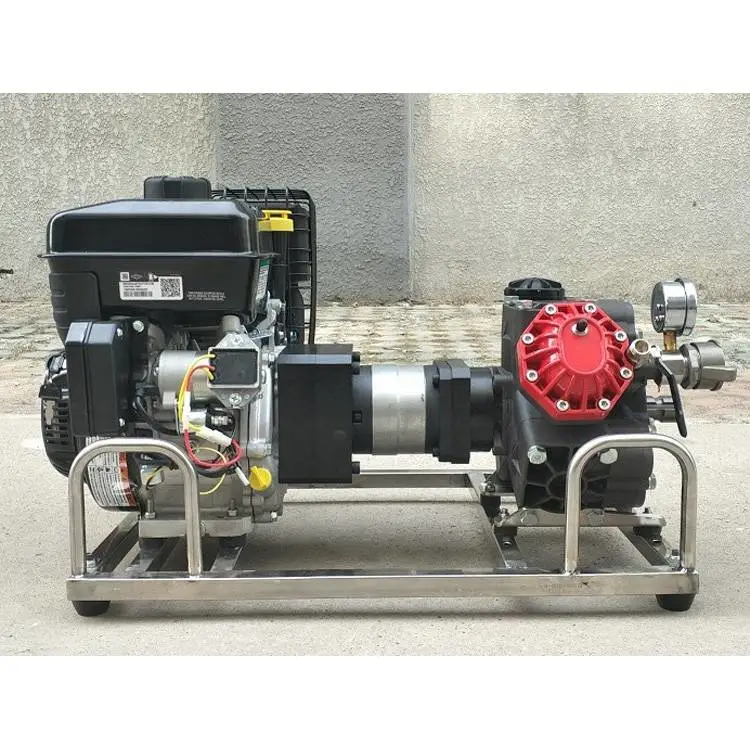

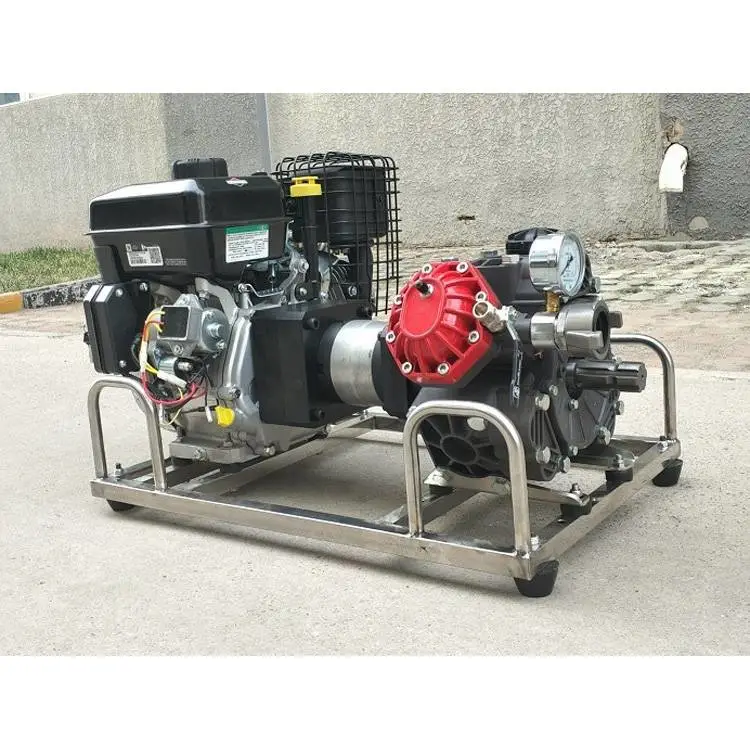

产品详情l

不锈钢架，便于携行。泵轴水平布置，减少震动

水泵泵体为柱塞液压隔膜泵。允许砂石颗粒通过，对水质要求低，对发动机功率损耗小。

泵组可在横向、纵向倾斜达到25°时正常工作。

水带直径40mm，爆破压力18MPa，表层涤纶长丝，内衬进口橡胶，高压森林接口连接。

水泵配备的动力装置为强制风冷四冲程汽油机。

水泵材质和结构

水泵为进口3缸液压柱塞隔膜泵。泵体采用高强铝合金压铸工艺一次成型，

***水泵在高压工作中不会出现泵体断裂、螺丝脱落等现象。连杆和偏心轴采用铝基合金，

同时进行氮化处理，而且采用锻造一次成型。膜片材质为氢丁晴橡胶，

正常工作几万小时无需更换。水泵采用油水分离的工艺，机械部分全部浸没在油仓内，

部件不会形成摩擦，***了水泵的使用寿命。膜片隔离了水不会进入机械仓，

因此水泵对水的要求低，砂石泥浆都可通过。

减速机类型

减速机采用行星减速机，不同于星型减速机的大小齿轮减速。星型大小齿轮受力过大容易掉齿，

从而影响水泵的效率。行星减速机是三面小齿轮咬合大齿轮，实行了全方位的咬合，

在任何情况下不会出现滑轮和掉齿的现象。我们的行星减速机通过特殊的处理方式，

在发动机转数超过2000转的情况下，不会削弱发动机的动力，反而有助于发动机的动力，

提高水泵的效率。

水泵技术参数

名称 技术参数

泵组重量（kg） 56

Z大流量（L/min） 95

工作压力（Mpa） 12（垂直高度1200米）

Z大扬程（Mpa） 15（垂直高度1500米）

Z大射程（m） 24

Z大吸程（m） 8（具有自吸功能，工作时无需注水及抽真空）

工作吸程（m） 6.5（具有自吸功能，工作时无需注水及抽真空）

进水口直径（mm） 32

出水口直径（mm） 40

外形尺寸（mm） 长850*宽520*高500

发动机参数

名称 技术参数

发动机型号 美国百利通

发动机类型 单缸、强制风冷、4T（四冲程）

排量 306CC

Z大功率 34马力

启动方式 手、电双启动

多功能*** 启动发动机、手机充电、照明、报警等功能

发动机转数（rpm） 3600
