TSC-9M-12俄罗斯磁记忆检测仪

TSC-9M-12俄罗斯磁记忆检测仪主要性能

俄罗斯动力诊断公司开发的TSC-9M-12型12通道彩屏应力集中磁检测仪是用金属磁记忆法来测量、记录和分析各种设备与结构件应力应变状态的检测系统。TSC-9M-12彩屏应力集中磁检测仪可测定铁磁性金属的应力集中区（设备损伤的主要来源）和缺陷位置，找出设备的薄弱部位。

金属磁记忆检测是俄罗斯动力诊断公司提出的全新的无损检测方法，通过测量铁磁性金属的磁场Hp的分布，确定应力集中区的准确位置，评估其危险程度。该方法得到国际上的一致认可，颁布了******。TSC-9M-12是金属磁记忆检测专用仪器，磁场强度使用A/m (安培/米)为单位，编码器换算出长度值，以mm为单位。TSC-9M-12彩屏应力集中磁检测仪为设备检测领域和剩余寿命评估提供了崭新的原理和手段。

俄罗斯动力诊断公司研发的TSC系列仪器包含：TSC-1M-4金属磁记忆检测仪、TSC-2M-8应力集中磁检测仪、TSC-3M-12应力集中磁检测仪、TSC-5M-32应力集中磁检测仪、TSC-7M-16应力集中磁检测仪、TSC-9M-12应力集中磁检测仪、EMIC-1M裂纹指示仪等仪器。

TSC-9M-12俄罗斯磁记忆检测仪特点

l  既可检测如裂纹、腐蚀等已经存在的缺陷，也可检测检测应力集中区这些潜在的危险，能在缺陷产生之前确定危险的位置，实现缺陷的早期诊断。

l  利用金属的自然磁性，不要求对被检测对象进行专门的磁化。检测过程只是单纯的感应采集磁场强度数据，不需要任何激励源，不发射任何物质。

l  无需对被检测对象进行复杂的打磨等表面处理，可透过涂层进行检测。

l  可在对上表面检测的同时发现下表面的危险区域。

l  主机可以连接多种类型扫描装置，以实现不同的检测目的，可***的扩展仪器的应用范围。

TSC-9M-12型 彩屏应力集中磁检测仪技术参数

TSC-9M-12俄罗斯磁记忆检测仪主要组成部分

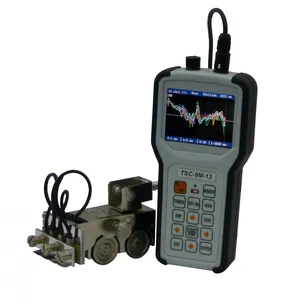

1、   检测主机——TSC-9M-12型12通道彩屏应力集中磁检测仪主机，320×240像素彩色LCD显示屏，14键防水防油键盘，16位微处理器，电池供电，专用扫描装置接口，专用数据传输接口，坚固仪器外壳。12个检测通道，点测式、编码器计数和以时间计数多种检测模式，支持数据存储、回放及数据传输，支持传感器校准，外部磁场补偿功能，支持单分量、双分量及三分量传感器，传感器类型自动识别。可同时实时显示12通道磁场分布曲线、磁场梯度曲线、通道差值曲线、通道差值梯度曲线。

2、   适于平面、焊缝、管型材料的多用途扫描装置——1-8M型8通道扫描装置。4个双分量磁传感器，分别测量磁场的法向分量与切向分量。每个传感器含两个测量通道。用在对容器、平面、焊缝、管型材料、铁轨等形状规则的制件的应力集中的局部快速扫查。扫描装置设计成小车形状，4个传感器按水平布置，传感器间距、高低、方向可根据被测工件的形状调节，有锁紧结构。集成有4个轮子的编码器，用以记录检测长度。
