电缆打压设备

一、 适用范围

   本套装置主要用于部分10kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆耐压等试品进行工频耐压试验及其科学研究试验

 二、使用条件

    海拔高度：≤2000m

    环境温度：－20℃～＋45℃

    空气相对湿度：≤90％（25℃）

    电源电压的波形为实际正弦波，波形畸变率<3%

    设有一可靠接地点，接地电阻＜0.5Ω

    安装地点：户内

 三、遵循技术标准

 GB 1094　电力变压器

JB/T 9641　试验变压器

 GB/T 311.1　高压输变电设备的绝缘与配合

 GB/T 16927　高电压试验技术

 GB 4208　外壳防护等级

 GB/T 15164　油浸式电力变压器负载导则

 GB 763　交流高压电器在长期工作时的发热

GB 5273　变压器、高压电器和套管的接线端子

 GB 2536　变压器油

 GB 7328　变压器和电抗器的声级测定

 GB 7449　电力变压器和电抗器的雷电冲击试验和操作冲击试验导则

 GB 5027　电力设备典型消防规程

 GB 10237　电力变压器绝缘水平和绝缘试验外绝缘的空气间隙

GB 4793-1984　电子测量仪器安全要求

GB/T 50150—2006《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

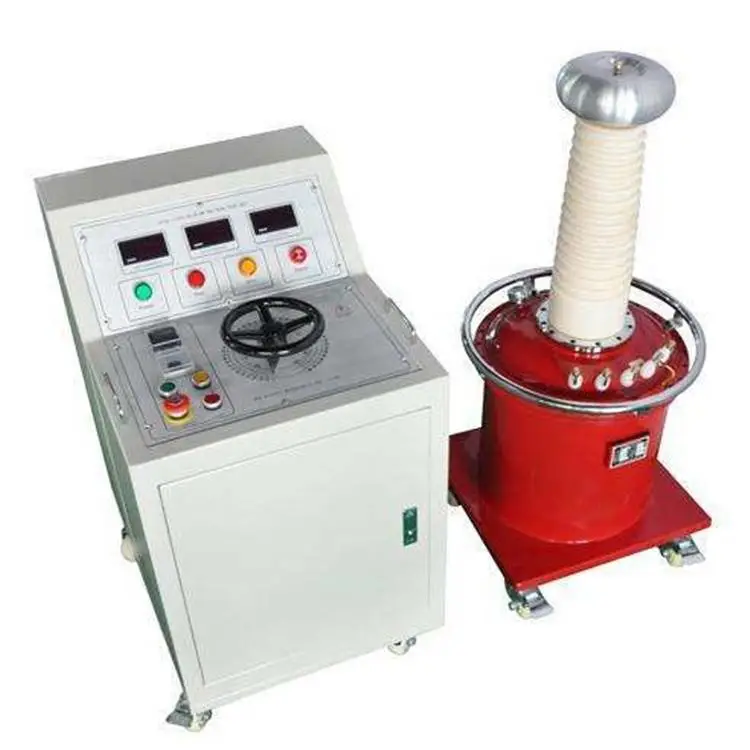

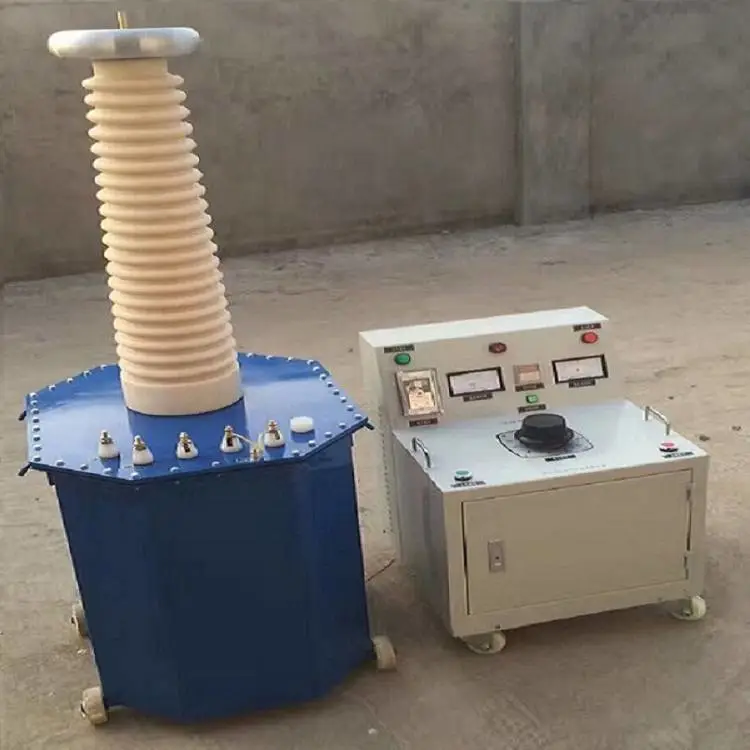

  四． TQSB-10/50单相升压变压器

  TQSB－10/50工频试验变压器             1台

TEDGC-10/0.22/0～0.25 控制台      1台

 五. 变压器成套装置及技术指标

1．TQSB－10／50单相升压变压器

 型号： TQSB－10／50

结构型式：金属外壳、油浸自然冷；

相数：单相

频率： 50Hz

额定容量：10kVA

额定输入电压：0.2kV

额定输入电流：  50A

额定输出电压： 50kV

额定输出电流： 0.2A

输出波形畸变率：≤1％

冷却方式：油浸自冷

温升:＜45K

阻抗电压: ＜9%

空载电流: ＜4%

重量 ：72kg

  干式变压器在运行的时候是一点噪音是没有的，这是正常的现象的，但是有的时候会出现很多的噪音，这就说明了可以通过声音可以判断出来变压器是否有故障的。其实干式变压器的声音也是可以看出来是不是有损坏的现象的干式变压器在声音上出现这样的几个问题的话就说明了干式变压器出现了故障，需要进行维修了。常见的干式变压器在运行中的时候出现这些声音上的问题表示您的干式变压器已经是坏了，以下我们具体看一下吧：

    干式变压器有杂音。若变压器的声音比正常且有杂音，但电流电压无异常时，则可能是夹件或压紧铁心的螺钉松动，使得硅钢片振动所造成。

    干式变压器有放电声。若变压器或表面发生局部放电，声青中就会夹杂有“噼啪”放电声。发生这种情况时，若在夜间或阴雨天气下，可看到变压器套管附近有蓝色的电晕或火花，则说明瓷件污秽严重或设备线夹接触;若变压器的放电，则是不接地的部件静电放电，或是分接开关接触放电，这时应将变压器作进一步检测或停用。

    干式变压器有水沸腾声。若变压器的声音夹杂有水沸腾声且温度变化，油位升高，则应判断为变压器绕组发生短路故障，或分接开关因接触引起严重过热，这时应停用变压器进行检查。

    干式变压器有爆裂声。若变压器声音中夹杂有不均匀的爆裂声，则是变压器或表面绝缘击穿，此时应将变压器停用检查。
