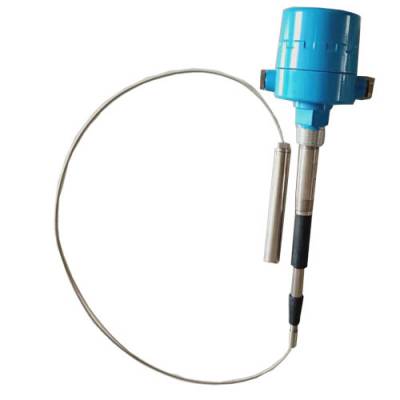

AVI-PSM-119垂料式料位开关

一、筒介 　　

重锤式料位测量仪用于各种筒仓、储罐、储槽中的料位测量，其***的防尘密封结构设计有效***了仪表在多粉尘环境中长期可靠运行。产品结构筒单，使用方便，无须现场调试，免维护。适用于各种工况，可配置各种法兰、重锤及操作界面。深度可达50米。对于超声波、雷达物位计因粉尘、温度等原因造成使用效果不理想的应用现场，

二、原理 　　

重锤式料位测量仪可以定时自动或远程手动、现场手动进行检测。当检测信号被启动后，仪表的智能电机传动系统就会控制着系在钢缆上的重锤向下降落，进入料仓内。ZXUH通过其光感系统测量钢缆的长度，光感系统被严格密封并与外部环境***隔离，引导系统可以***设备的长期稳定运转。重锤在智能电机传动系统的有效控制之下，以的速度降落，可以排除钢缆接触介质表面的瞬间停止下降，无需额外的刹车装置，而后改变电机的转动方向并将料位信号变送输出。在重锤上升期间ZXUH测量钢缆的收集长充并控制其上升的速度，以确保钢缆在轴上的正确缠绕。

AVI-PSM-119垂料式料位开关

三、应用

料仓监测系统的应用范围很广，包括粗糙或精细的固体颗粒、粉末、液体、食品，甚至某些粘稠或腐蚀性的物质。 　　

测量物料：除尘灰、粉煤灰、矿石粉、煤、水泥、塑料颗粒、PVC粉末、谷物、饲料…… 　　

应用现场： 　　钢 厂：配料仓、储灰仓、原料仓…… 　　电 厂：粉煤灰仓、煤粉仓、原煤仓…… 　　水泥厂：水泥仓、原料仓、孰料仓…… 　　

四、特点 　　

结构精简，性能***，应用可靠，免维护 　　

AC220V供电，低能耗，利于现场用户使用 　　

优异的光学传感系统，完全密封确保性可靠 　　

人性化的人机界面设计 　

模拟量和开关量输出，信号隔离，操作可靠，搞噪声干 　

优异的驱动电机及重载钢缆可以提供强大的抗拉伸能力 　

智能电机控制解决方案，可以正确地判断钢缆状态，无需采用可能造成卡涩的机械刹车装置 　　

智能传感系统，自动识别重锤状态，发生埋锤故障时自动处理，处理失效时发出报警信号，并可在下一测 量周期进行复位 　　

特别在密封装置，***解决粉尘影响

五、技术参数

型号JS-Z测量范围0-12m 0-20m 0-30m（可定制）

测量脉冲4-20mA

测量绳钢丝绳 2 mmΦ, SUS304

电机单相 20 W 可逆 (50/60 Hz)
简单制动器单相 20W可逆 (50/60 Hz)
电磁制动器输出输出电流DC 4-20 mA,

抵抗负荷: 350 W or <输出脉冲

启动输出NPN 集电极开路输出
40 mA (30 V or less), 过压: 1 V or <测量时输出1 接点, AC 250 V/5 A, DC 30 V /5 A (抵抗

负荷)反常输出1 接点, AC 250 V/5 A, DC 30 V /5 A (抵抗负荷)输入无电压连接信号 (开始输入)

测量分辨率250px

精度250px1% of F.S.

升降速度约 12米/分约 13 米/分

定时功能3 min, 5 min, 10 min, 15 min, 20 min, 30 min, 60 min, 2 hrs, and 3 hrs( 任意延时都

可以设置)

电压220 V AC, 50/60 Hz

功率消耗70VA

法兰尺寸5K100A (SS400)

环境温度-10-50oC(没有结冰)

主要材质外壳和法兰: SS400, 表面: SS400,

线: SUS304涂料色Munsell 10YR 7.5 / 14 (黄色、墨绿色等).

不锈钢本色重量29千克-40千克31千克-45千克

注意:电源电压要***220 V AC
