进口气动单座调节阀德国洛克《DE LOCKE》厂家强烈

进口气动单座调节阀技术参数及性能：

型 式直通单座铸造球形阀

公称通径DN20~500mm

公称压力ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa

连接型式法兰连接：FF、RF、RJ、LG

法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等

焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）

材 料铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、钛等

上 阀 盖常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃+230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃

注：工作温度不准超过各种材料的允许范围

压盖型式螺栓压紧式

填 料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀芯型式单座柱塞型阀芯

材 料不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）

不锈钢堆焊司太莱合金、钛和合金等

执行机构

型 式DE LOCKE多弹簧薄膜执行机构

膜片材料丁睛橡胶夹尼龙布

弹簧范围20～100、80～240kPa

供气压力140～400kPa

气源接口Rc14

环境温度-30～+70℃

注：该阀也可配用VA5或VA6和LVP型执行机构

阀作用型式气—关式或气—开式

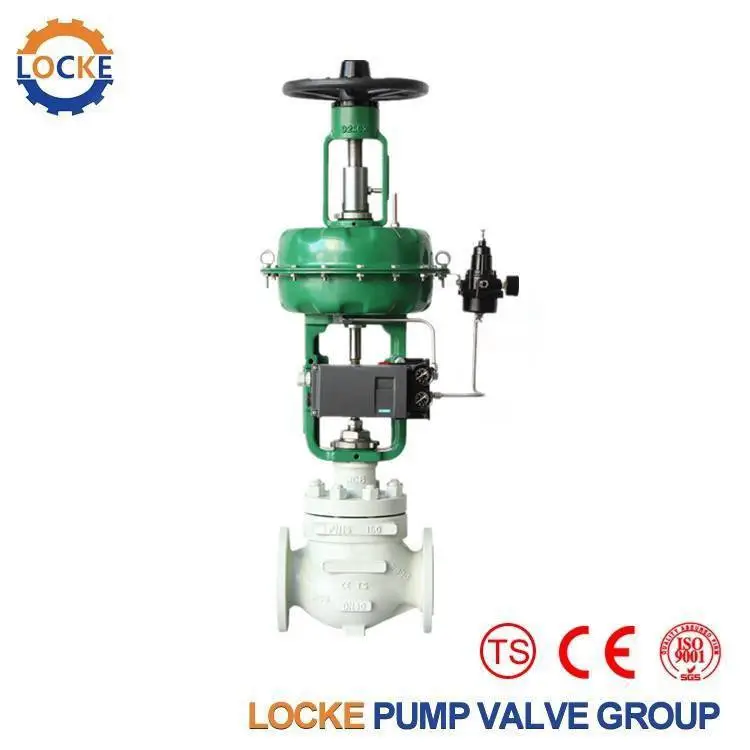

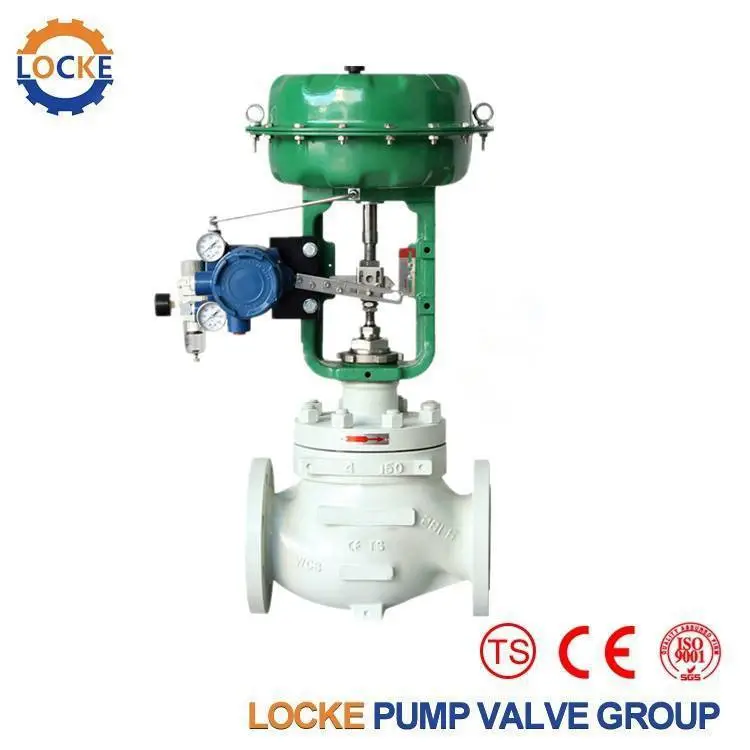

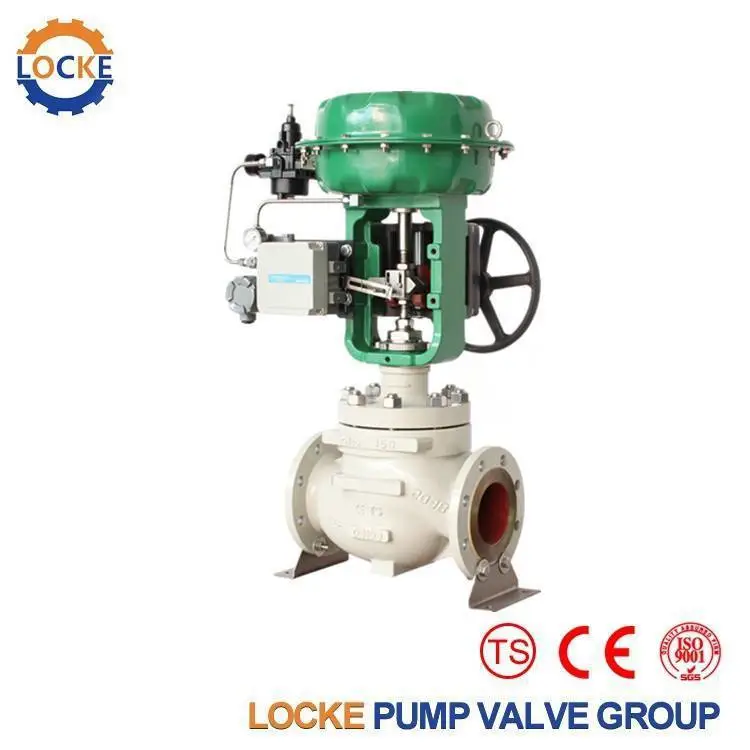

附 件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性 能

泄 漏 量金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级

软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ

回 差带定位器：小于全行程的1%

不带定位器：小于全行程的3%

基本误差带定位器：小于全行程的±1%

不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料时

进口气动单座调节阀描述：

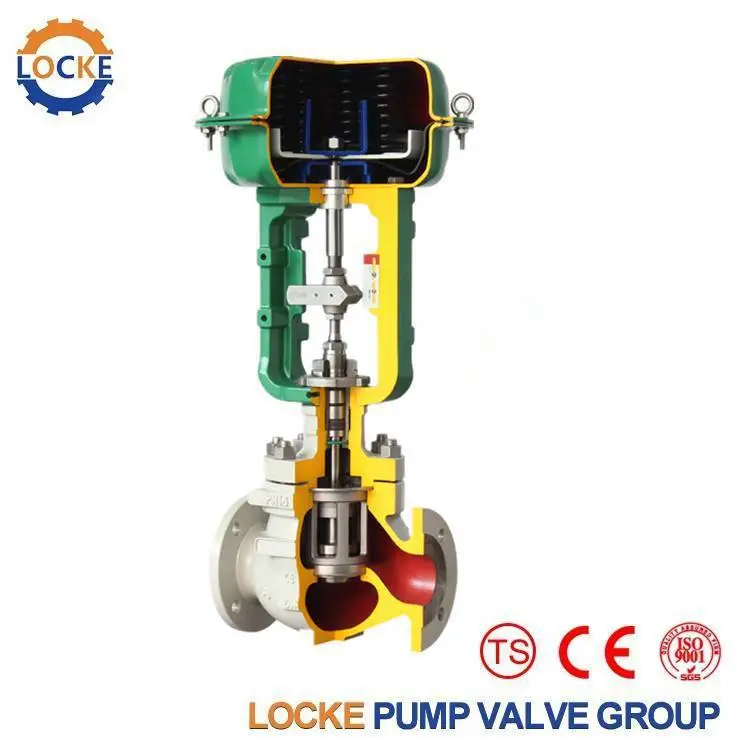

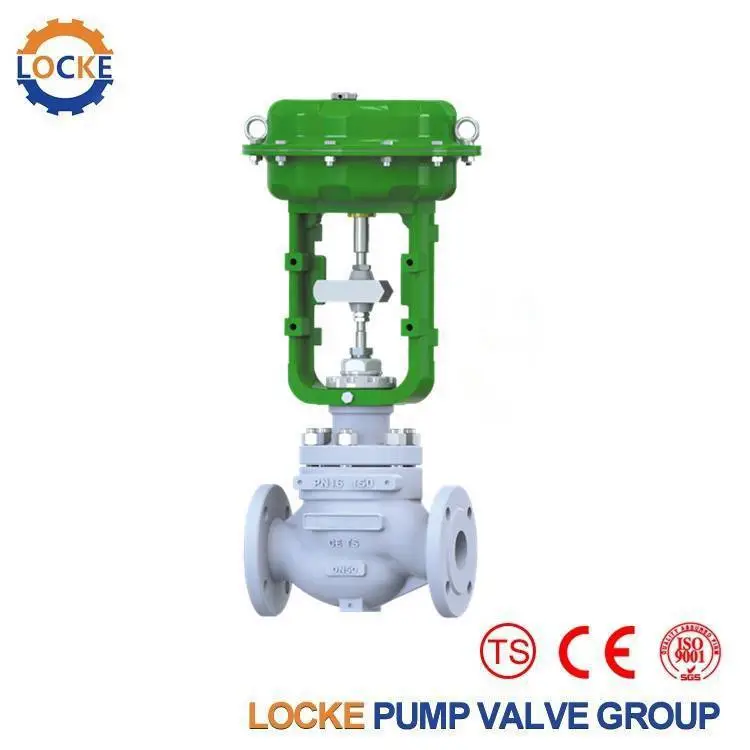

德国《DE LOCKE》洛克进口气动单座调节阀由DE LOCKE气动多弹簧薄膜执行机构和低流阻单座阀组成, 以压缩空气为动力源，以气动多弹簧薄膜执行机构为执行器，并借助于电气阀门定位器、转换器电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的4-20ma毫安或者0-10V伏的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。进口气动单座调节阀高度低、重量轻、装备简便,阀体结构紧凑、流道通畅,具有大的流量系数。适用于对泄露量求严格、阀前后压差低及有一定粘度的场合，应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

进口气动单座调节阀结构特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。

2、金属阀芯适用多种工作场合，达IV级泄漏标准，LXPQ型软密封结构阀芯达V***泄漏标准。

3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。

4、可调范围大，固有可调比为50。

5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

6、波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

7、调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
