_{固态继电器}

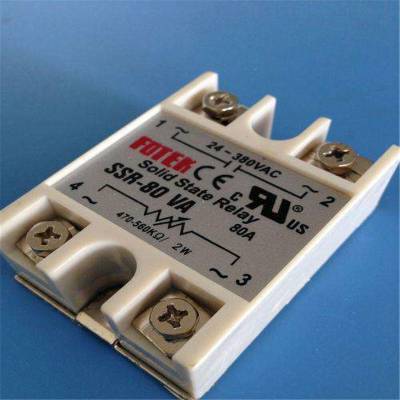

固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。

中文名

固态继电器

外文名

Solid State Relay

简    称

SSR

解    释

由微电子电路

00001.

00001. ?

固态继电器(SOLIDSTATERELAYS,以下简写成“SSR”),是一种全部由固态电子元件组成的新型无触点开关器件,它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性,可达到无触点无火花地接通和断开电路的目的,因此又被称为“无触点开关”。固态继电器是一种四端有源器件,其中两个端子为输入控制端,另外两端为输出受控端.它既有放大驱动作用,又有隔离作用,很适合驱动大功率开关式执行机构,较之电磁继电器可靠性更高,且无触点、寿命长、速度快,对外界的干扰也小,已被得到广泛应用  。

原理

SSR按使用场合可以分成交流型和直流型两大类,它们分别在交流或直流电源上做负载的开关,不能混用。下面以交流型的SSR为例来说明它的工作原理,图1是它的工作原理框图,图1中的部件构成交流SSR的主体,从整体上看,SSR只有两个输入端(A和B)及两个输出端(C和D),是一种四端器件   。

工作时只要在A、B上加上一定的控制信号,就可以控制C、D两端之间的“通”和“断”,实现“开关”的功能,其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道,但又在电气上断开SSR中输入端和输出端之间的(电)联系,以防止输出端对输入端的影响,耦合电路用的元件是“光耦合器”,它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管,这使SSR的输入端很容易做到与输入信号电平相匹配,在使用时可直接与计算机输出接口相接,即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号,驱动开关电路工作,但由于开关电路在不加特殊控制电路时,将产生射频干扰并以高次谐波或尖峰等污染电网,为此特设“过零控制电路”。所谓“过零”是指,当加入控制信号,交流电压过零时,SSR即为通态;而当断开控制信号后,SSR要等待交流电的正半周与负半周的交界点(零电位)时,SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的,一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。

用途

专用的固态继电器可以具有短路保护，过载保护和过热保护功能，与组合逻辑固化封装就可以实现用户需要的智能模块，直接用于控制系统中。

固态继电器已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

特点

固态继电器是具有隔离功能的无触点电子开关，在开关过程中无机械接触部件，因此固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置***制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也***，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频***等特点。

(1)SSR内部无机械部件,结构上采用了灌注全密封方式,因此,SSR具有耐振、耐腐蚀、长寿命及高可靠等优点,其开关寿命高达1010万次;

(2)低噪声:交流型SSR采用了过零触发技术,因此在线路上有效地降低了电压上升速率dv/dt和电流上升速率di/dt值,使SSR长期工作时对市电的干扰极小;

(3)开关时间短,约为10ms,可应用在频率较高的场合;

(4)输入电路与输出电路之间采用光电隔离,绝缘电压2500V以上;

(5)输入功耗很低,与TTL,COMS电路兼容;

(6)输出端有保护电路;

(7)负载能力强。

优点

（1）高寿命，高可靠：固态继电器没有机械零部件，由固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。

（2）灵敏度高，控制功率小，电磁兼容性好：固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。

（3）快速转换：固态继电器因为采用固体器件，所以切换速度可从几毫秒至几微秒。

（4）电磁干扰小：固态继电器没有输入“线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。大多数交流输出固态继电器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。

缺点

（1）导通后的管压降大，可控硅或双向控硅的正向降压可达1~2V，大功率晶体管的饱和压降也在1~2V之间，一般功率场效应管的导通电阻也较机械触点的接触电阻大。

（2）半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离。

（3）由于管压降大，导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器，成本也较高。

（4）电子元器件的温度特性和电子线路的抗干扰能力较差，耐辐射能力也较差，如不采取有效措施，则工作可靠性低。

（5）固态继电器对过载有较大的敏感性，必须用快速熔断器或RC阻尼电路对其进行过载保护。固态继电器的负载与环境温度明显有关，温度升高，负载能力将迅速下降。

（6）主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

结构

固态继电器由三部分组成：输入电路，隔离（耦合）和输出电路。

输入电路

按输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。有些输入控制电路还具有与TTL/CMOS兼容，正负逻辑控制和反相等功能，可以方便的与TTL,MOS逻辑电路连接。

对于控制电压固定的控制信号，采用阻性输入电路。控制电流***在大于5mA。对于大的变化范围的控制信号（如3~32V）则采用恒流电路，***在整个电压变化范围内电流在大于5mA可靠工作。

隔离耦合

固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种：光电耦合通常使用光电二极管—光电三极管，光电二极管—双向光控可控硅，光伏电池，实现控制侧与负载侧隔离控制；高频变压器耦合是利用输入的控制信号产生的自激高频信号经耦合到次级，经检波整流，逻辑电路处理形成驱动信号。

输出电路

SSR的功率开关直接接入电源与负载端，实现对负载电源的通断切换。主要使用有大功率晶体三极管（开关管-Transistor），单向可控硅（Thyristor或SCR），双向可控硅（Triac），功率场效应管（MOSFET），绝缘栅型双极晶体管（IGBT）。固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。按负载类型，可分为直流固态继电器和交流固态继电器。直流输出时可使用双极性器件或功率场效应管，交流输出时通常使用两个可控硅或一个双向可控硅。而交流固态继电器又可分为单相交流固态继电器和三相交流固态继电器。交流固态继电器，按导通与关断的时机，可分为随机型交流固态继电器和过零型交流固态继电器。

如何配用适当的散热器

除了额定电流1—***直接安装在印刷线路板上的固态继电器以外，其余都应配置适当的散热器，而且SSR底板与散热器之间要涂上导热硅脂，两者紧密接触，用螺丝拧紧。

下面推荐一些规格SSR所用的散热器，给用户做参考。随着使用条件的不同，用户再做适当的调整。

如何保护SSR

A、过流保护。SSR是半导体功率器件，对温度变化极为敏感，过流会使SSR损坏，通常使用快速熔断器。但要了解它的保护特性，知道其熔断电流与时间的关系，正确选择与SSR标称电流相适应的快熔。

B、加RC吸收回路。加RC回路不但有防止过电压的作用，而且对改善dv/dt有好处。建议R为20—100Ω，功率为2—5W，C为0.1—0.47uf,耐压为250—630v. SSR标称电流小R取上限100Ω，C取下限0.1uf,反之，R取小值，C取大值。

C、过热保护

SSR过热，特性下降，轻则失控重则造成***性损坏，建议在靠近SSR底板处加装温控开关，温控点在75到80℃.

D、在电感负载中串接电感L。在感应负载里，通常因电流变化率di/dt高而使SSR损坏。L电感量多大，这要根据体积大小和成本高低而定。

保养方法

1. 在选用小电流规格印刷电路板使用的固态继电器时，因引线端子为高导热材料制成,焊接时应在温度小于250℃、时间小于10S的条件下进行，如考虑周围温度的原因，必要时可考虑降额使用，一般将负载电流控制在额定值的 1/2以内使用。

2. 各种负载浪涌特性对固态继电器SSR的选择

被控负载在接通瞬间会产生很大的浪涌电流，由于热量来不及散发，很可能使SSR内部可控硅损坏,所以用户在选用继电器时应对被控负载的浪涌特性进行分析,然后再选择继电器。使继电器在***稳态工作前提下能够承受这个浪涌电流，选择时可参考表2各种负载时的降额系数(常温下)。

如所选用的继电器需在工作较频繁、寿命以及可靠性要求较高的场合工作时，则应在表2的基础上再乘以0.6以确保工作可靠。

一般在选用时遵循上述原则，在低电压要求信号失真小可选用采用场效应管作输出器件的直流固态继器；如对交流阻性负载和多数感性负载，可选用过零型继电器，这样可延长负载和继电器寿命，也可减小自身的射频干扰。如作为相位输出控制时，应选用随机型固态继电器。

3. 使用环境温度的影响

固态继电器的负载能力受环境温度和自身温升的影响较大，在安装使用过程中,应***其有良好的散热条件，额定工作电流在10A以上的产品应配散热器，100A以上的产品应配散热器加风扇强冷 。在安装时应注意继电器底部与散热器的良好接触 ，并考虑涂适量导热硅脂以达到散热效果。

如继电器长期工作在高温状态下(40℃~80℃)时，用户可根据厂家提供的输出电流与环境温度曲线数据，考虑降额使用来***正常工作。

4. 过流、过压保护措施

在继电器使用时，因过流和负载短路会造成SSR固态继电器内部输出可控硅***损坏 ,可考虑在控制回路中增加快速熔断器和空气开关予以保护型(选择继电器应选择产品输出保护,内置压敏电阻吸收回路和RC缓冲器,可吸收浪涌电压和提高 dv/dt耐量）；也可在继电器输出端并接 RC吸收回路和压敏电阻(MOV)来实现输出保护。选用原则是220V选用500V-600V压敏电阻，380V时可选用800V-900V压敏电阻。

5. 继电器输入回路信号

在使用时因输入电压过高或输入电流过大超出其规定的额定参数时,可考虑在输入端串接分压电阻或在输入端口并接分流电阻,以使输入信号不超过其额定参数值。

6 在具体使用时,控制信号和负载电源要求稳定，波动不应大于10%，否则应采取稳压措施。

7. 在安装使用时应远离电磁干扰,射频干扰源，以防继电器误动失控。

8. 固态继电器开路且负载端有电压时,输出端会有一定的漏电流，在使用或设计时应注意。

9. 固态继电器失效更换时,应尽量选用原型号或技术参数完全相同的产品，以便与原应用线路匹配，***系统的可靠工作。
