产品名称：锅炉水循环水用流量开关4-20mA模拟量电流远传信号输出流量开关

产品描述：流量开关可对管道中的液体流动情况进行实时监控，提供4-20mA输出，并采用6个LED实时显示流体流速状态，流量开关实现下列监控功能：管道内流体流速大小在线监测。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。

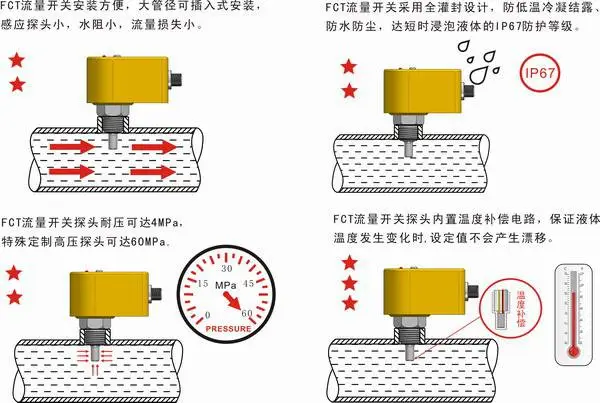

特        点

★全防水壳体设计，***防水调节旋钮
★能有效防止介质中缠绕物的缠绕。
★适用管径范围大,随意调节设***
★可选高压型，耐压达600Bar;可选防腐型
★指示灯直接显示流量变化。

工  作  原  理

                        流量开关

是基于热交换原理设计的。探头内置发热模块及感热模块，流量开关的热传导同介质的流速密切相关，测量时，由发热模块发出热量，如果管道内没有介质流动，则感热模块接收到的热量是一个固定值，当有介质流动时，感热模块所接受到的热量将随介质的流速变化而变化，感热模块将这温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。

主 要 技 术 参 数

流量开关（模拟量信号输出流量开关），可以很方便的设定流速的4~20mA对应，旋开防护螺纹，用配备螺纹刀调节底下旋钮可以设定流量低点跟高点

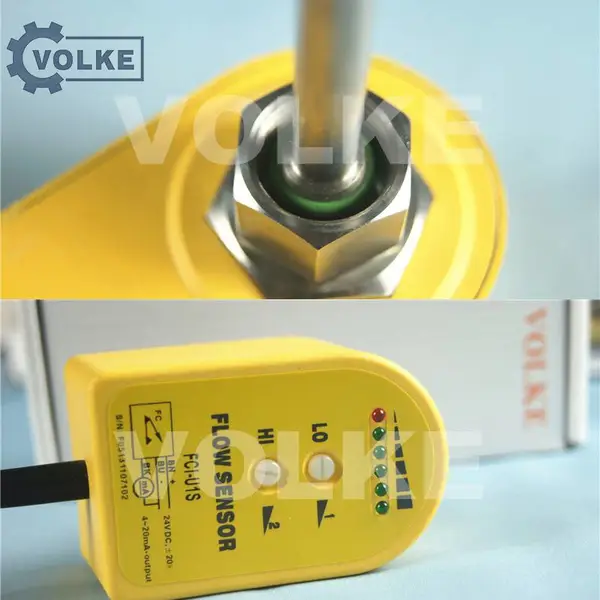

对其LED指示的含义如下：

        －红灯亮   流速处于低流量（此时输出为4mA）

        －绿灯全亮   流速处于高流量（此时输出为20mA）

结 构 说 明

安装说明.

知识扩展：

水流开关与水流量传感器应用比较

　　水流开关是指通过对水流的有无的监控从而输出开关信号的水感应开关，主要有开关信号。具体的分为常开型和常闭型，在水控中主工起到水流监控的作用。水流开关在使用用通常和中间继电器一起组件水控系统，使用简单方便、无功耗是水流开关的优点。

　　水流量传感器是指通过对水流量的感应而输出脉冲信号或电流、电压等信号的的水流量感应仪表仪器，这种信号的输出和水流量成一定的线形比例，有相应的换算公式和比较曲线。因此可做水控方面的管理和流量计算，它可当水流开关使用，同时也可以起到流量计的作用用于流量累积计算。水流传感器主要和控制芯片、单片机，甚至PLC配合使用。水流传感器具有流量控制准确，可以循环设定动作流量，水流显示和流量累积计算的作用。

　　水流传感器的使用较水流开关宽广。而水流开关在使用上更简单和方便。二者的共同特点：都是通过对水流量的感应从而输出相关信号，都有使用磁场磁性的感应的功能。

　　水流开关的在一些简单的水控中仍然有很大的应用需求，无功耗是水流开关的一个特点，简单直接的开关式控制也让水流开关具有不可比拟的优点。以当下使用较多的干簧管式的水流开关为例，直接的开关信号输出，方便了很多开发设计和简单的水泵电气开关通断。

　　在要求水控系统中，水流量传感器用起来会更有效更直观。以脉冲信号输出的水流量传感器为例，在IC水表和流量控制要求更高的水电加热环境中，水流量传感器有更强的优势。同时，由于PLC控制的方便性，水流量传感器的线形输出信号可以直接地接入PLC，甚至进得修正和补偿，可进行定量控制和开关电气。因此在一些相对要求更高的水控系统，水流量传感器的应用渐渐替代了水流开关，具备了水流开关的感应功能的同时还满足了水流量计量的要求。

　　水流开关在使用中要注意的事项：1、水流开关的安装环境要避开有较强震动、带磁环境和摇晃的地方，以免水流开关产生误动作。为了避免颗粒、杂物进入水流开关，在进水口必须安装过滤网。2、当磁性材料靠近水流开关时，其特征可能有所变化。3、水流开关须配合继电器使用，因为干簧管的功率较小（通常为10W和70W）容易烧毁。继电器的功率为3W，功率大于3W会出现常开和常闭的现象。

　　水流量传感器在使用中要注意的事项：1、当磁性材料或对传感器产生磁力的材料靠近传感器时，其特征可能有所变化。2、为了避免颗粒、杂物进入传感器，在传感器的入水口必须安装过滤网。3、水流量传感器的安装要避开有较强震动和摇晃的环境，以免影响传感器的测量精度。
