分断能力高：产品额定开断电流为40KA～50KA。 功率损耗小：***产品有较低的温升，当熔断器用于的绝缘装置中时，该特点更为有利。 电弧电压低：在分断中，电弧电压较低，并当用于低于额定电压时，电弧电压将进一步减小，这样可将12KV熔断器用于12KV或7 . 2KV而没有损坏绝缘的危险。 特性曲线误差小：时间－电流特性曲线误差小于± 10%，***了产品的可靠性。 规格化：产品额定参数符合电工会（IEC）R10及R20系列。 有两种接线形式：

（1），母线式，外形尺寸符合英国（BS）；

（2），式，外形尺寸符合德国（DIN）；

而且，均符合电工会（IEC）。母线式可以直接用螺钉紧固在母线排上，具有安装体积小，可靠等优点；而式则便于更换并可带电操作。

可配撞击器：与熔体并联的钨丝能在电弧刚刚开始的千分之几秒时间内熔化，***装置。由微量操纵的撞针立即，并以足够的能量给出，或使其他电器，或提供联锁。本产品适用于户内交流50Hz，额定电压3.6kV~40.5kV的供电作为电压互感器的短路保护用，并可与其它保护电器配套使用作为电力设备短路故障的保护和隔离装置使用。

一、高压熔断器的作用是对电路及设备进行短路保护及运载保护。它是利用低熔点的金属丝（片）（也称为熔件）的熔化而切断电路。
二、高压熔断器按安装可分为户内式和户外式，按是否限流可分为限流式和非限流式。
三、高压限流熔断器的主要参数和特性：
（1）额定电压：是指高压限流熔断器分断后长期承受的电压，一般等于或大于设备或线路的额定电压。
（2）额定电流：分熔断器和熔体的额定电流，是指长期通过的电流。一般为设备额定电流的1.5~3倍左右。
（3）额定开断能力：是指在故障条件下可靠地开断过载或短路电流的能力。一般用开断电流或开断容量表示。
（4）绝缘水平：一般用工频耐压和雷电冲击耐压来表示。
（5）安秒特性：是指高压限流熔断器时间与通过熔断器电流的关系，它由制造厂提供。
这对***熔断器的选择性是十分必要的，否则将会发生越级跳闸等误的恶劣后果.

电源侧、负荷侧、、静触用导线短接用2500-5000v兆欧表绝缘电阻（支柱金属部）做工频耐压试验再试绝缘电阻（值与耐压前应其本相同）

具体情况①保护配电设备(即35kV及以下电力变压器):Ije=KIe式中Ie--变压器回路额定工作电流，AK--可靠系数，不考虑电机自起动时，取1.1~1.3;考虑电机自起动时，取1.5~2.0VICFUSE熔断器，按此条件选择可确保变压器在通工作电流，通过变压器励磁涌流，电动机自起动或保护范围以外短路产生的冲击电流时熔件不熔断，而且能***前后级保护的选择性以及本段范围内短路能时间切除故障。保护电力电容器。

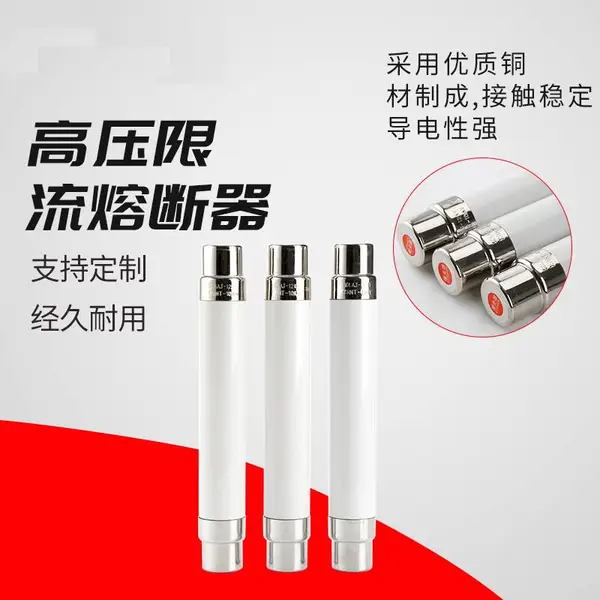

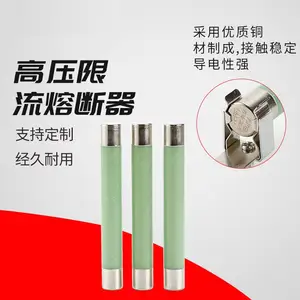

高压限流熔断器适用于交流50HZ，额定电压3 . 6～12KV中，还可与其他电器（如开关、器等）配合使用，作为电动机、变压器、电容器等电力设备的过载或短路等保护。

产品技术条件符合英国（BS），德国（DIN），同时符合电工会（IEC），并通过全部性能试验。

  （1）海拔高度不高于1000米。
