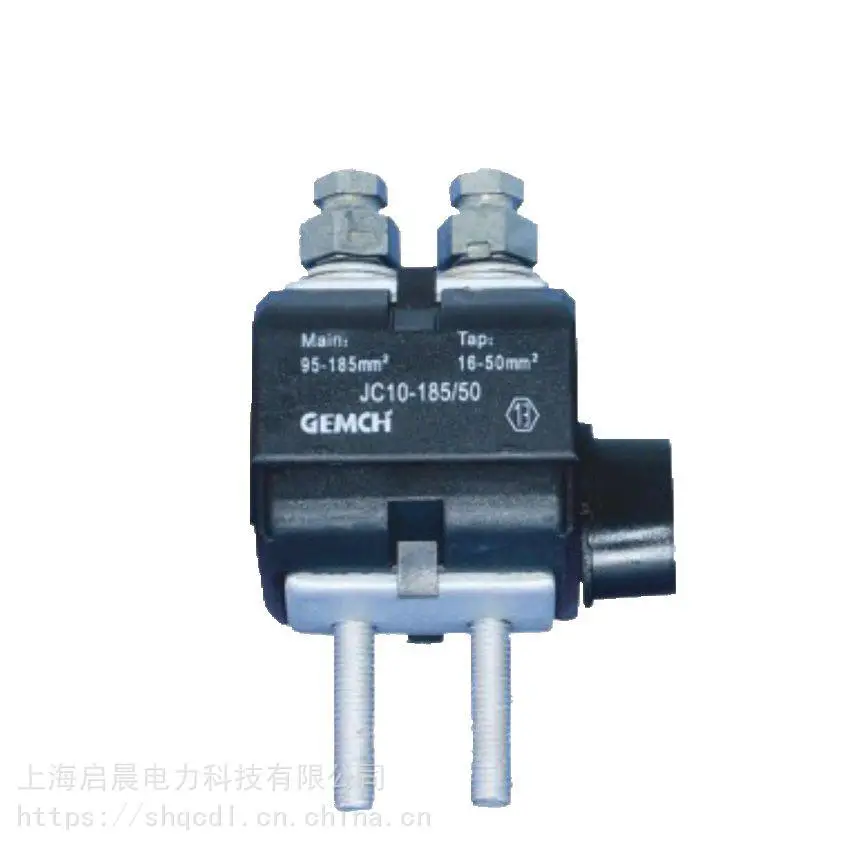

穿刺线夹

1、产品简介

    绝缘穿刺线夹在1973年正式投入生产，产品的运行经验有近40年的历史。1994年绝缘穿刺线夹正式进入中国市场，其***的技术和设计成为此领域的大拇指！绝缘穿刺线夹适用于0.6-10KV电压等级应用，其中分为主线与主线连接、主线与分支线连接、临时接地或验电连接和地底电缆连接等四大类数十种型号，覆盖1.5－240mm2线径范围。主要用于大楼配电系统电缆支接、低压绝缘进户线T接、路灯及隧道照明系统、架空低压绝缘线（缆）连接和地下低压绝缘线（缆）连接。产品具有优异的机械、电气、防水、抗腐蚀、耐老化性能。相比传统电缆连接方式，穿刺线夹具有安装简易、使用安全、节约成本等优势。

2、采用标准

GB/T2317.1 《电力金具 机械试验方法》

GB/T2317.3 《电力金具 热循环试验方法》

GB/T2317.4 《电力金具 验收规则、标志与包装》

GB9327 《电缆导体压缩和机械连接接头试验方法》

DL/T765 《额定电压10KV及以下架空绝缘导线金具》

GB12527 《额定电压1KV及以下架空绝缘电缆》

GB13140 《家用和类似用途低压电路用的连接器件》

NFC33020 法国***，用于绝缘穿刺连接器

NFC33004 法国***，用于绝缘穿刺连接器

GB/T5169 《电工电子产品着火危险试验 灼热丝试验方法》

3、穿刺线夹概况

1.穿刺结构，安装简单，绝缘导线无需剥皮。

2.力矩螺母，穿刺压力恒定，确保良好 的电气连接而不损伤导线。

3.自密封结构，防潮、防水、防腐蚀，延长绝缘导线及线夹的使用寿命。

4.采用***接触刀片，适用铜(铝)对接及铜铝过渡。

5.电气接触电阻小，冲击电流高达15kA*。

6.特殊绝缘壳体，抗光照及环境老化，绝缘强度可达6kV。

7.弧面设计，适用同(异)径导线连接，连接范围广(1.5mm2-240mm2)。

4、穿刺线夹型号

KZEP      1351228-1 主线16—95mm2 支线1.5—10mm2 载流63A

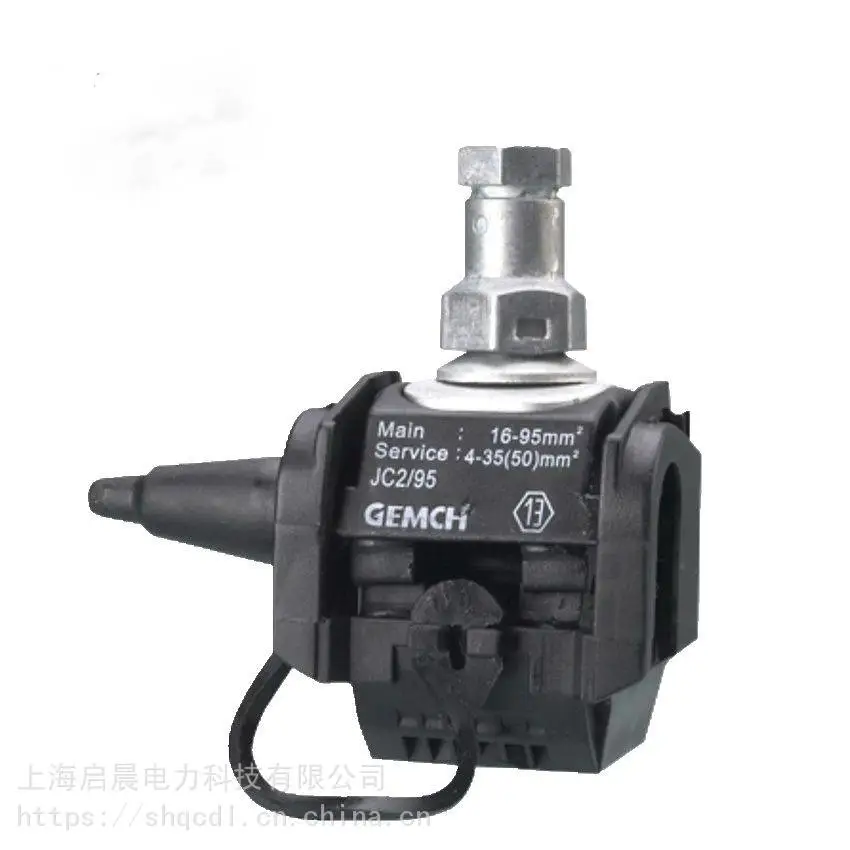

KZ2-95    1351227-1 主线16—95mm2 支线4—35(50)mm2 载流138A

KZ3-95    1351229-1 主线25—95mm2 支线25—95mm2 载流207A

KZ2-150   1351227-2 主线50—150mm2 支线6—35mm2 载流138A

KZ4-150   1351230-1 主线50—150mm2 支线50—150mm2 载流239A

DZ6 UL-F  1351231-1 主线120—240mm2 支线25—120mm2 载流239A

DR 240    1351232-1 主线95—240mm2 支线95—240mm2 载流424A

典型应用：

■ 架空低压绝缘线（缆）连接
■ 低压绝缘进户线T接
■ 大楼配电系统电缆支持

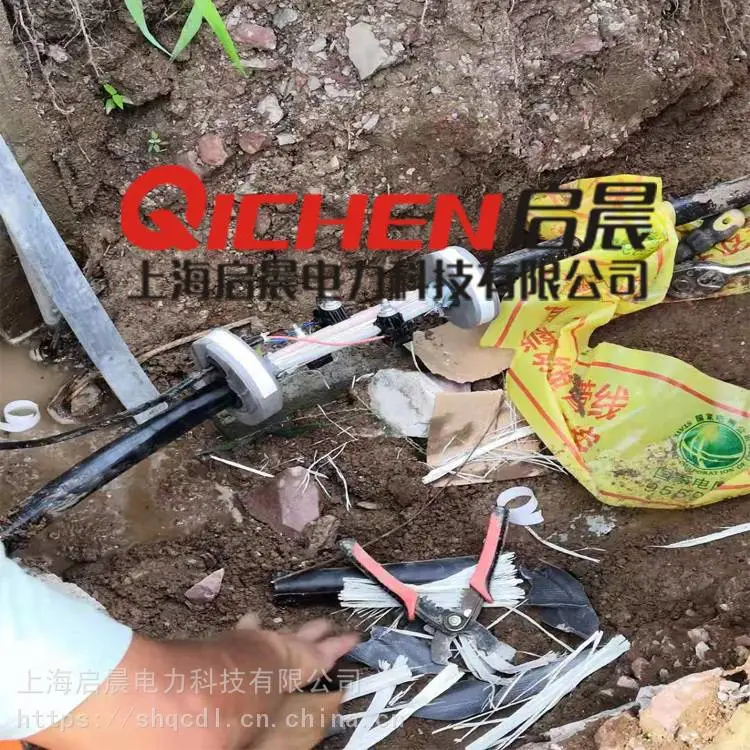

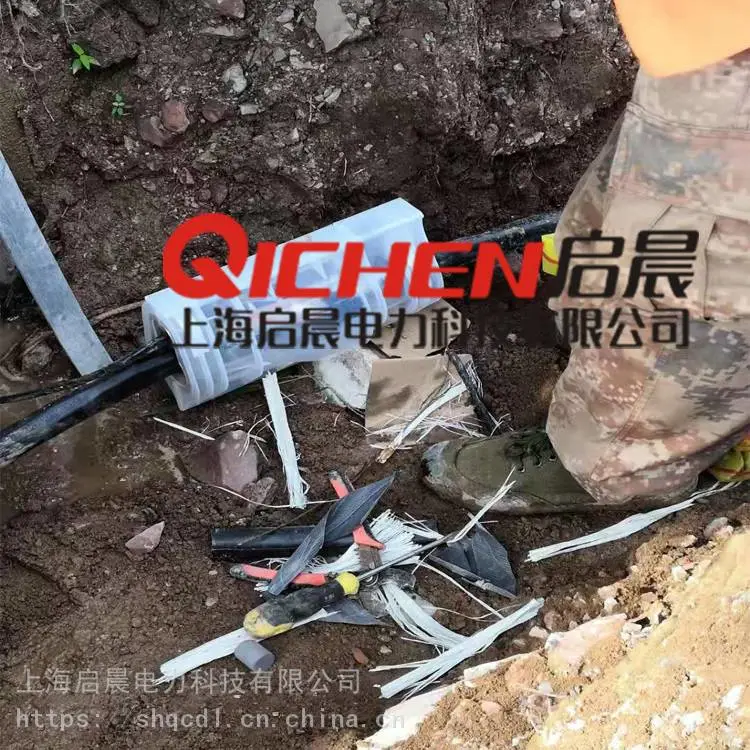

■ 地下低压绝缘线（缆）连接
■ 路灯及隧道系统

5、穿刺线夹特点

    为了确保线夹的机械与电气性能，产品由高品质的材料制成。接触刀片特选镀锌铜合金，不仅***了***的接触面，而且适用 于铜铝的过渡。防水密封采用绝缘橡胶圈及硅胶，确保25年不变质。绝缘壳体掺入玻璃纤维以增加本体的强度，达到机械性能。

    ***的力矩螺母，确保每个线夹的安装都达到状态。恒定的穿刺压力，即***了***穿刺又在不损伤导线的同时，***电缆小的接触电阻及热循环状态。一改传统并沟线夹的不稳定性。30年以上成功的运行实践，证明绝缘穿刺线夹是极好的绝缘缆连接器。

为了***良好的性能及质量，产品进行了以下实验：

*机械性能：在导线的拉断力下，线夹没有破裂。

*温升性能：在大电流情况下，线夹的温升小于连接导线的温升。

*热循环性能：200次每秒100A/mm2大电流过载，接触电阻变化小于5％。

*防水绝缘性能：在水下30厘米，加6kV电压持续1分钟，无击穿现象。

*抗腐蚀性能：在二氧化硫和盐雾环境中做3次14天的循环测试。

*环境老化性能：在紫外线，干燥和潮湿的环境中，温度变化和热冲击中暴露六个星期。

和传统电缆连接方式相比穿刺线夹具有如下优越性：

安装简易：

    无需剥去电缆绝缘层、无需截断主电缆即可做电缆分支，接头完全防水密封绝缘。
    可带电作业，可在电缆任意位置做分支。安装时只需套筒板手。

使用安全：

    防水、抗腐蚀、耐老化。无需维护。
    已安全使用超过30年。

节约成本：

    建筑中应用，安装空间极小，节省桥架和土建费用，无需终端箱、分线箱，无需电缆返线，节约电缆投资，强于传统连接方式。
    广泛用于城网、农网绝缘化改造。
