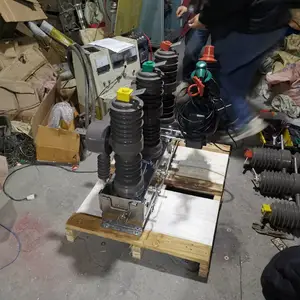

ZW32-12户外高压真空断路器（又称：户外柱上真空开关），适用于三相交流50Hz，额定电压为12kV的电力，可开断、关合线路负荷电流、过载电流及短路电流。广泛应用于变电站、城乡电网及工矿企业配电的线路分段、保护和控制，更适用于农村电网及操作的场所。

该真空断路器按照操作机构，分为弹簧操作机构和永磁操作机构两种。型号为ZW32-12T和ZW32-12M，永磁操作机构又分双稳态和单稳态两种。ZW32型真空断路器，可根据用户要求，选配CT过流保护，隔离开关，户外PT，智能控制器(看门狗)，计量箱装置等，多种需求。

1、外壳采用优质不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成，产品的防腐蚀性、防盐雾性等抗性能优良。

2、绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料，绝缘等级高，防污秽能力强，具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱无变压器油、无化硫气体，无油化改造和保护要求。

3、操作机构，分手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W，易于配备后备电源。设计独特的缓冲装置，性能优异，反弹小，噪声低。

4、灭弧室采用特种不锈钢钎焊技术，无需电镀，焊接高，可靠，漏气率低。制作工艺上使用特殊的陶瓷金属化配方和***的陶瓷金属化工艺，***了产品的气密性，抗拉强度大于130Mpa，完全一次封排。

5、电流互感器采用优质导磁材料及环氧树脂与硅橡胶负荷绝缘而成，具有容量大，动热倍数高、精度等级高、免、可靠性高等优点。

ZW32-12户外高压真空断路器是额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力中的负荷电流、过载电流及短路电流。



ZW32型户外柱上真空断路（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电中作保护和控制之用，更适用于城市、农村电网建设改造及操作的场所。

ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的设备。采用高压电压互感器结构外置，一体安装均可.ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。.

1、海拔：≤2000m及以下；

2、周围空气温度：上限+30℃，下限-40℃；

3、风压不超过700Pa(相当于风速34m/s)；

4、振幅：无常性震动；

5、防污秽等级Ⅲ级

1、断路器采用三相支柱式结构，具有开断性能可靠、无和危险、免维修、体积小、重量轻和使寿命长等特点。

2、断路器采用结构，密封性能好，有助于防潮、防凝露性能，特别适用于严寒或地区使用。

3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，了机构的可靠性。

5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。

6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集；根据用户要求可加装计量用电流互感器。

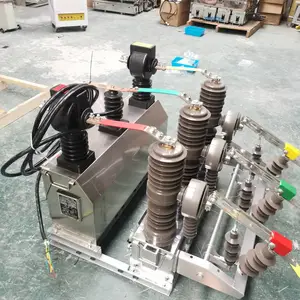

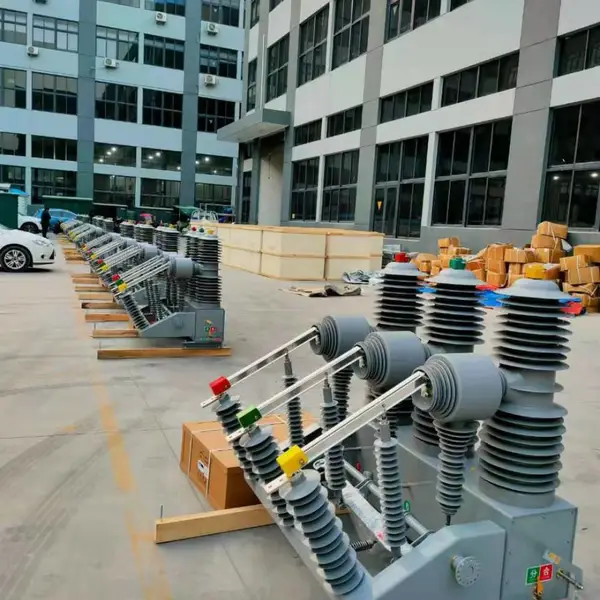

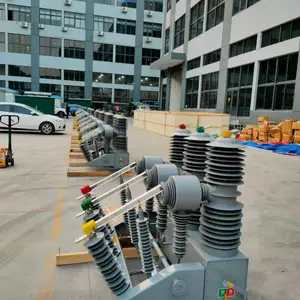

7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，方便。

序号	项目		单位	参数
1	额定电压		KV	12
2	额定电流额		A	630
3	工频耐压（lmin）		kV	42
4	雷电冲击耐压（峰值）		kV	75
5	额定短路开断电流		KA	12.5、16、20
6	额定短路关合电流（峰值）		KA	31.5、40、50
7	额定峰值耐受电流		KA	31.5、40、50
8	额定短路耐受电流4s		KA	12.5、16、20
9	额定操作顺序			分-0.3s-合分-180s-合分
10	额定短路电流开断		次	30
11	机械寿命		次	10000
12	储能电机额定电压		V	DC或AC220、110、DC24
13	额定操作电压（配专用弹簧操动机构）	分闸线圈	V	DC或AC220、110、DC24
		合闸线圈
14	过电流脱扣器额定电流		A	5
15	动静触头允许磨损厚度		mm	3
16	重量		kg	80、95（带隔离）
17	极间中心距离		mm	340±1.5

ZW32-12F 户外高压交流智能分界真空断路器在 12KV 馈电架空线路上的应用可避免无故障线路的连带故停电，缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。并且备故障检测功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点使用与 12KV 配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处
