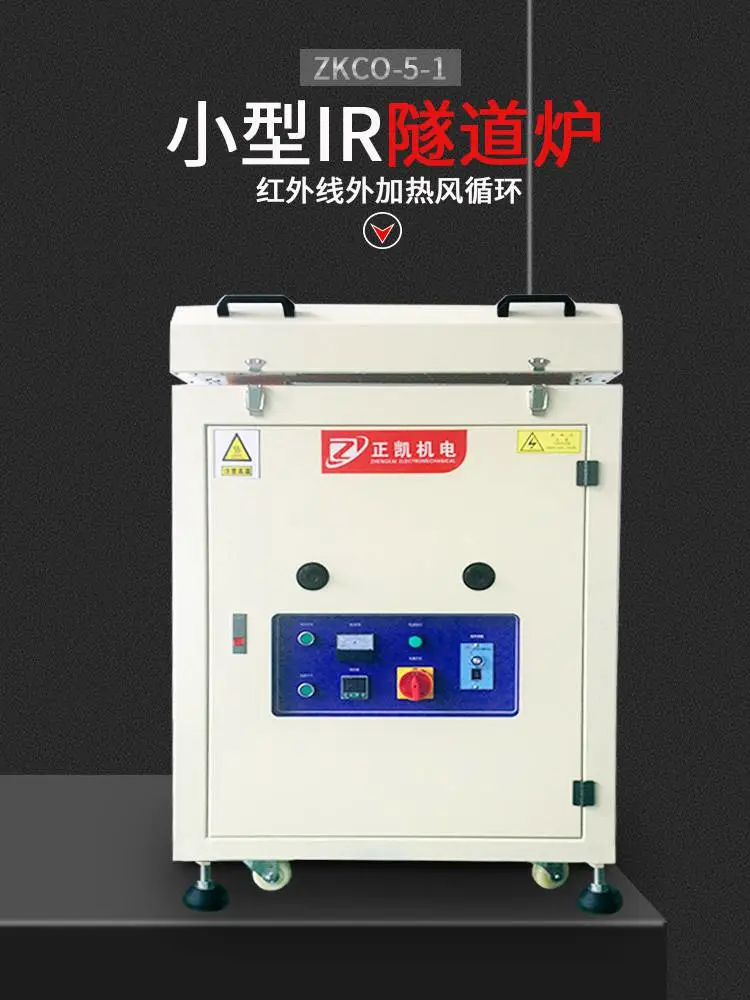

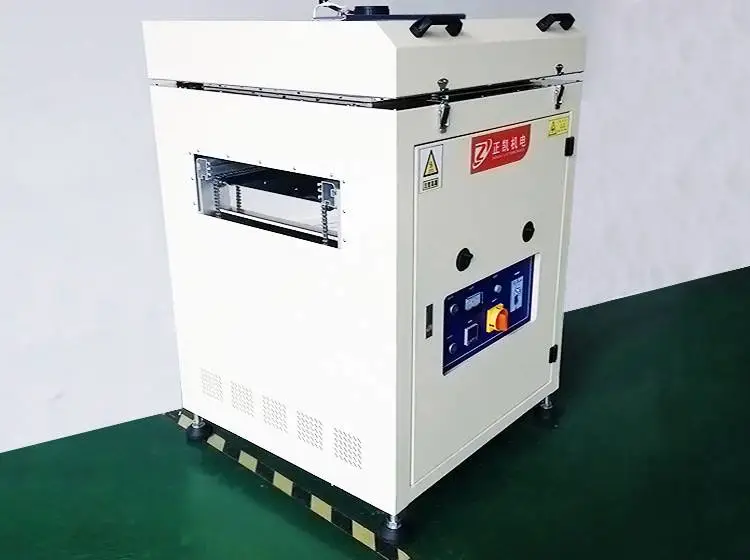

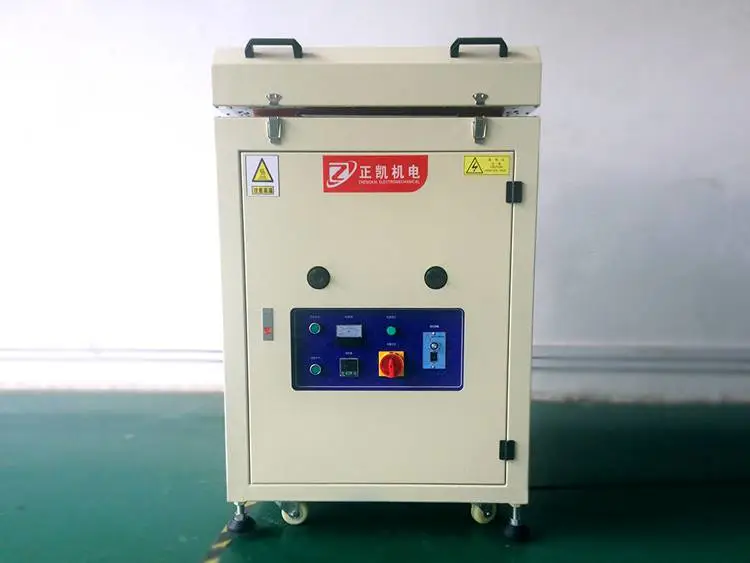

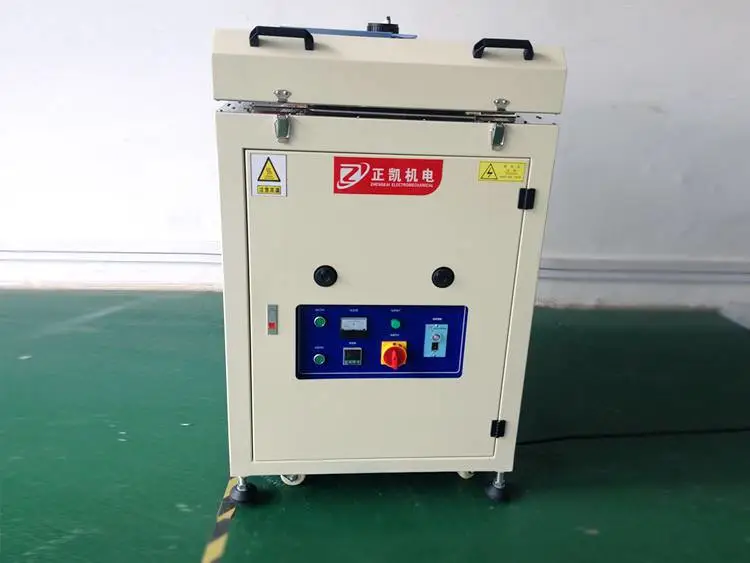

一、概要

小型隧道炉为产品烘烤用，以不锈钢输送带传送经红外线外加热风循环，使产

品达到干燥的作用。

二、设备能耗

1.电源 AC380V 3 φ 50HZ 13KVA

2.热排气量

排气量MAX26CMM（客户提供炉外接管）排气管径∮100MM1PCS,∮150MM*2PCS

三、规格参数要求

1.生产速度 输送速度0.1-3M/min可调

2.适用工作物：网带宽度600mm，进出料口高度为150mm。

3.干燥品质 1.产品通过干燥炉后，表面无过烤现象。

4.输送部分 1.搬送时底面接触输送网。

5.产品在炉内顺利输送不会有卡板的现象.

四、机台尺寸W1160mm×L2900mm×H1500mm

1.温度范围 Max.300℃ ，常用180℃

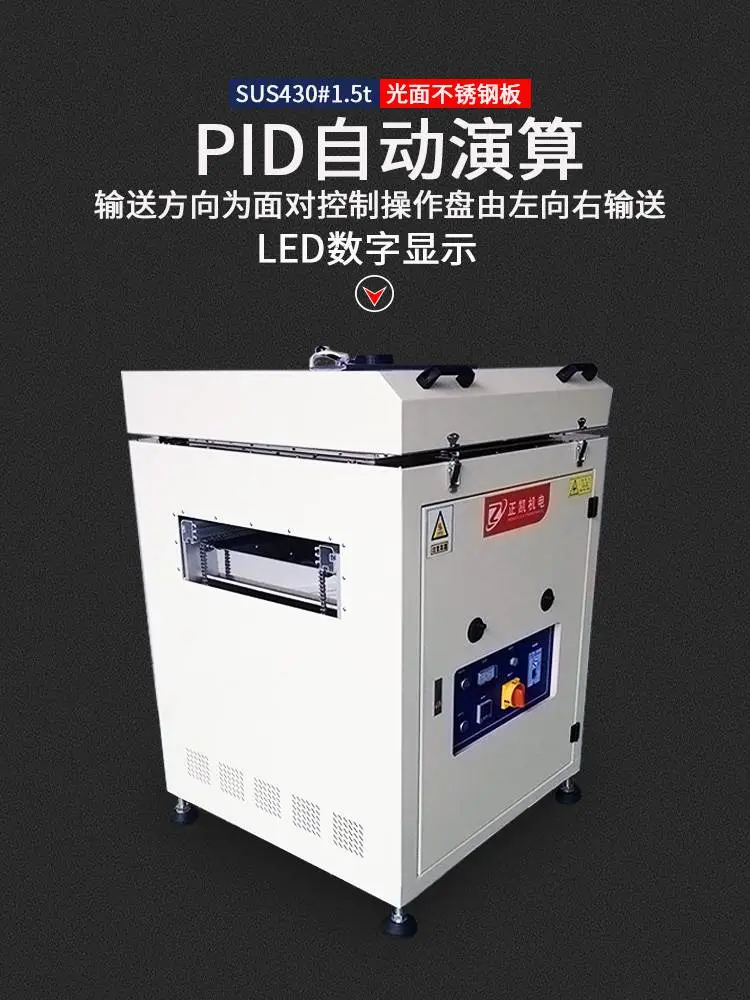

2.内部材质 内部采用SUS430#1.5t光面不锈钢板

3.外部材质 外部采用SS41#1.5t钢板经防锈处理后高温烤漆,底座四周板金封

板

4.保温材质 200mm厚高密度岩棉加铝铂隔热

5.输送带规格 不锈钢材质输送带，宽度60cm

6.加热装置 采用中波石英管，电热Y型三相排列 三相平衡输出

7.送风方式 由上往下吹喷流式设计出风口排风量1~3cmm

8.送风马达 采用台制烤箱长轴马达1HP*1组

四、特殊配备

1.进出料段各装天得紧急开关（按紧急开关，所有动作皆停止）

2.输送网距地面高900mm

3.输送方向为面对控制操作盘由左向右输送
