邵氏硬度计

邵氏硬度计本硬度计（橡胶硬度计)***应用于橡胶、塑料的硬度测定。具有结构简单、使用方便、型小体轻、读数直观等特点，既可以随身携带手持测量，也可以装置在配套生产的同型号定荷架上定荷测定。本仪器执行JB6148-92标准。

中文名

邵氏硬度计

测量范围

0-100HA HD

准确度

<1%h

分辨率

0.1H

简介

邵氏硬度计分为机械式，数显式两种A型适用于一般橡胶、合成橡胶、软橡胶，多元脂、皮革、蜡等C型适用于橡塑并用、塑料中含有发泡剂制成的微孔材料D型适用于一般硬橡胶、树脂、压克力、玻璃、热塑性橡胶、印刷板、纤维等。

特点

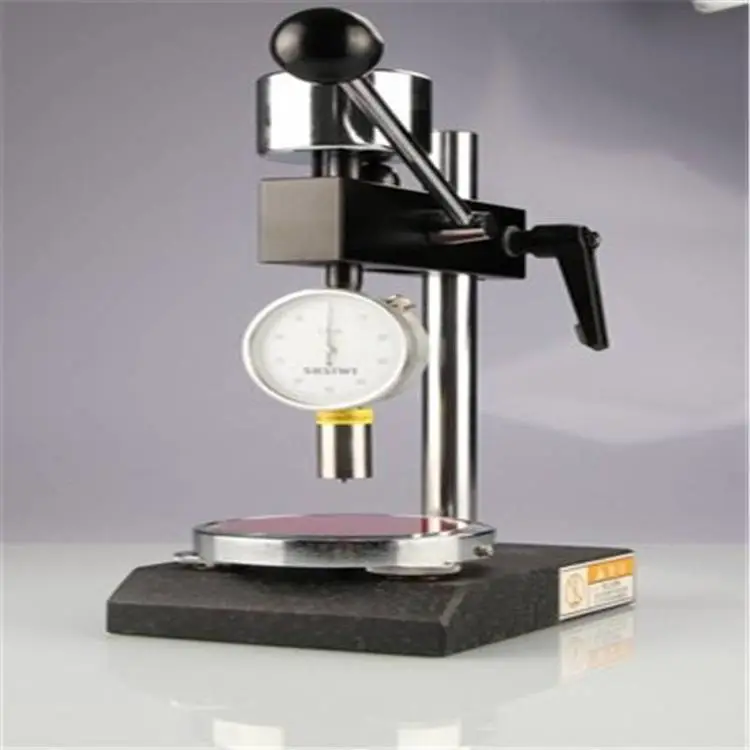

邵氏硬度计，是测定硫化橡胶和塑料制品硬度的仪器。具有结构简单、使用方便、型小体轻、读数直观等特点，产品符合GB/T531-1999及其它相关标准的要求，既可以随身携带手持测量，也可以装置在配套的SLX型邵氏硬度计测试机架上使用。

测量原理

具有一定形状的钢制压，在试验力作用下垂直压入试样表面，当压足表面与试样表面完全贴合时，压针***面相对压足平面有一定的伸出长度L(见图1)，以L值的大小来表征邵氏硬度的大小,L值越大，表示邵尔硬度越低，反之越高.计算公式为： HA=100- L/0.025HD=100- L/0.025HC=100- L/0.025 式中HA为邵氏A硬度.由公式可知，邵氏A硬度与压针位移量有关.通过测量压针的位移量，即可计算出邵氏A硬度值.本硬度计用传感器测量出压针位移量,再通过CPU计算处理,得出邵氏A硬度值.

使用方法

备检试样的要求

指针式邵氏橡胶硬度计的正确使用方法和保养常识目前国内***常用的邵氏硬度计就是两款指针式的邵氏橡胶硬度计1）邵氏A型硬度计

邵氏D型硬度计使用邵氏硬度计时,当A型硬度计示值低于10HA时是不准确的,测量结果不能使用。A型硬度计测量值超出90HA时***使用D型硬度计。但由于用户出于经济方面的考虑，普遍只买硬度计而不买定负荷架，所以新手往往操作不规范，导致试验结果有较大的偏差。正确的使用这两种硬度计呢？下文结合应用实际情况，提供以下方法供试验用户参考1）橡胶的试样及试验温度要求； 橡胶的试样厚度不小于6mm,宽度不小于15mm,长度不小于35mm,试样厚度不足6mm时,可用同样胶片重叠测定,但不超过3层。并要求胶片上下平行。检定时室温为23℃±5℃,检定前硬度计在此温度下至少存放1小时2）塑料试样及试验温度要求； 塑料试样为正方形,边长50mm、厚度6mm。也允许采用50×15mm的试样。在可能的情况下,试样在测试前应按照GB/T2941-1991规定在实验室标准温度下进行调节。比对试验或系列试验必须在相同温度下进行。3）橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。

测定前

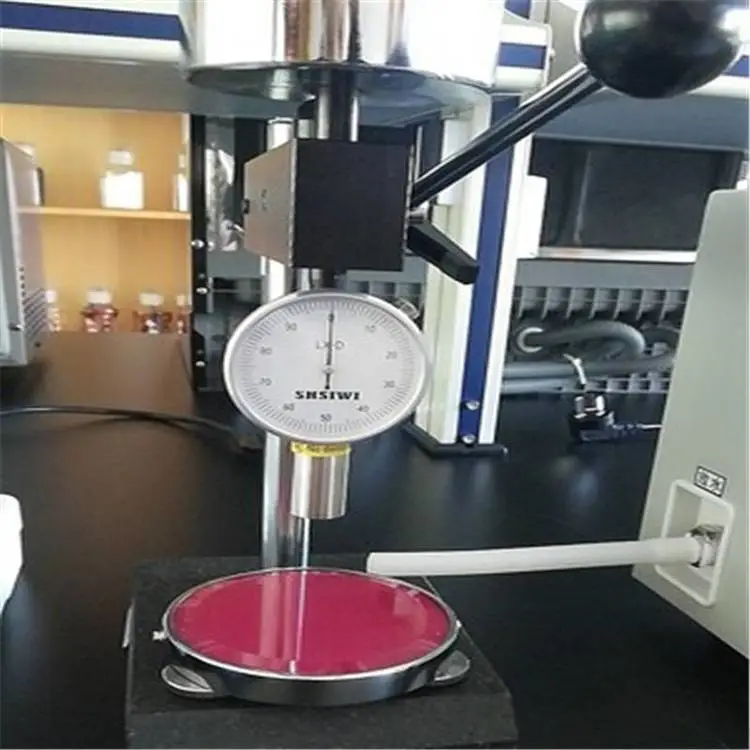

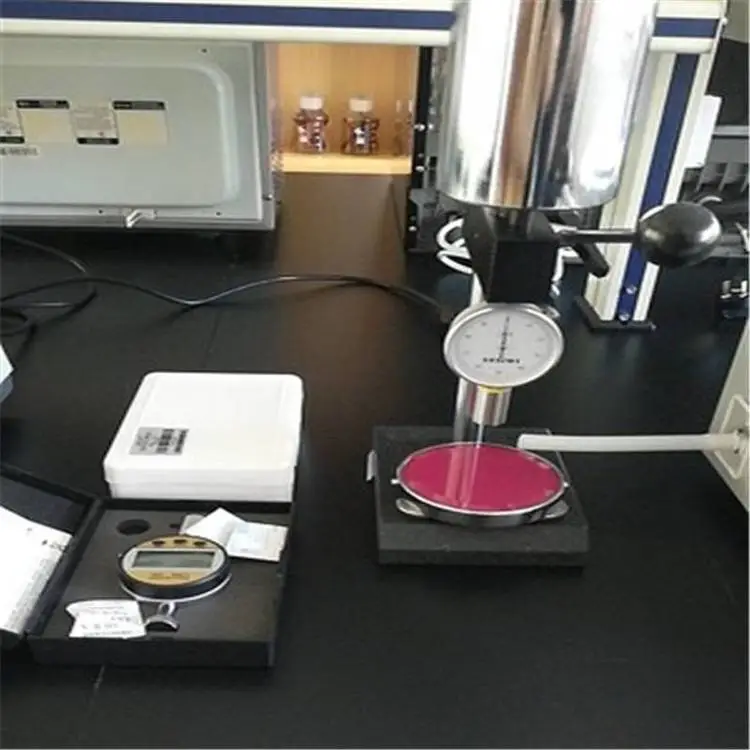

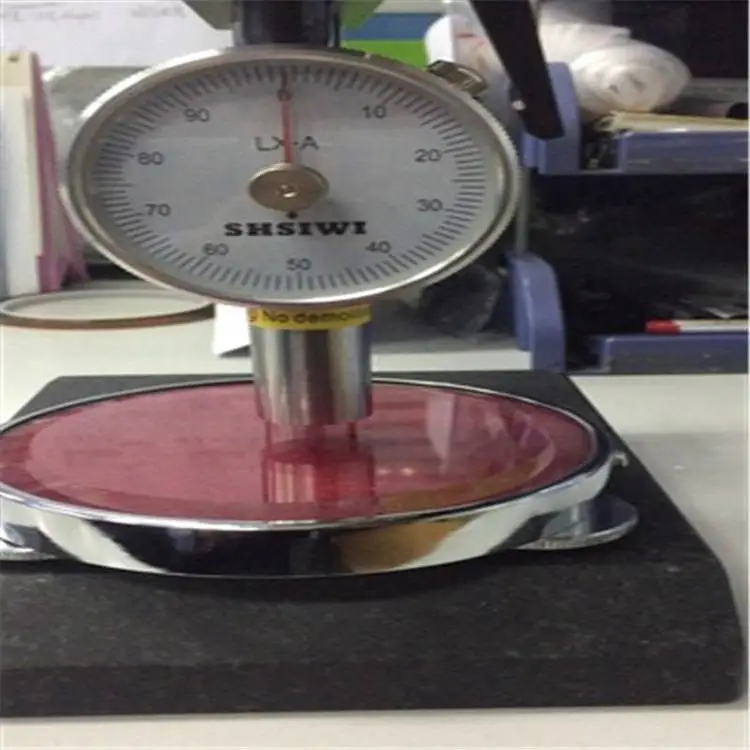

测定前应检查硬度计的指针在自由状态下应指向零位。如指针量偏离零位时,可以松动右上角压紧螺钉,转动表面,对准零位。然后将硬度计压在玻璃板上,压针端面与压足底面紧密接触于玻璃板上时,指针应指向100+/-0.5HA,如不指向100+/-0.5HA时,可轻微按动压针几次,如仍不指100+/-0.5HA时,则此硬度计不能使用。如在邵氏硬度计测试机架上使用时,可拨动手柄,使工作台上升至定荷砝码抬起,使压针端面与压足平面紧密接触于玻璃工作台时,指针应指向100+/-0.5HA。如不指100+/-0.5HA时, 可调整工作台平面的调节螺钉,若调整后指针仍不指100+/-0.5HA时,送生产单位调整为宜。

正确测试方法

把试样放置在坚固的平面上,拿住硬度计,压足中孔的压针距离试块边缘至少12mm,平稳地把压足压在试样上,不能有任何振动,并保持压足平行于试样表面,以使压针垂直地压入试样,所施加的力要刚好足以使压足和试样完全接触,除另有规定,必须在压足和试样完全按触后1秒内读数,如果是其他间隔时间读数则必须说明,在试样相距至少6mm的不同位置测量硬度值5次,取其平均值。4、邵氏硬度计及相关附件的保养常识1）定荷测定架上的升降小轴和工作台底部,请注意经常揩擦干净,涂少量防锈油,以防生锈。2）硬度计使用完毕后,装入仪器盒或仪器箱内,放置干燥处,防止受潮。3）硬度计使用35000次后,建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸
