矿安 电动液压重型转盘 变向平稳 电动液压重型转盘 操作简单 ZPY50-6电动液压重型转盘

153-7651-5368 赵经理

  电动液压重型转盘产品概述：

　　电动液压重型转盘是改变轨道车辆方向的设备,与其他设备配套使用,可实现在0～180°范围内按需要设置固定的进出线路。电动液压重型转盘分为手推式和电动遥控式。

　　电动液压重型转盘技术参数：

　规格: 图号

1、600轨距 AT85-332.1-00

　　2、900轨距 AT84-331.1-00

　　1）变向平稳，可大角度变向，适应于场地受限地方，改变运料车方向;便于设备及材料运输。

　　2）工艺新颖、安装方便、占地少、效***、维修量少、承载能力强、可重复使用；节省工时，保持巷道完整性，减少巷道空顶面积，延长采区轨道巷使用寿命。

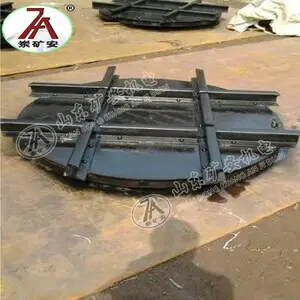

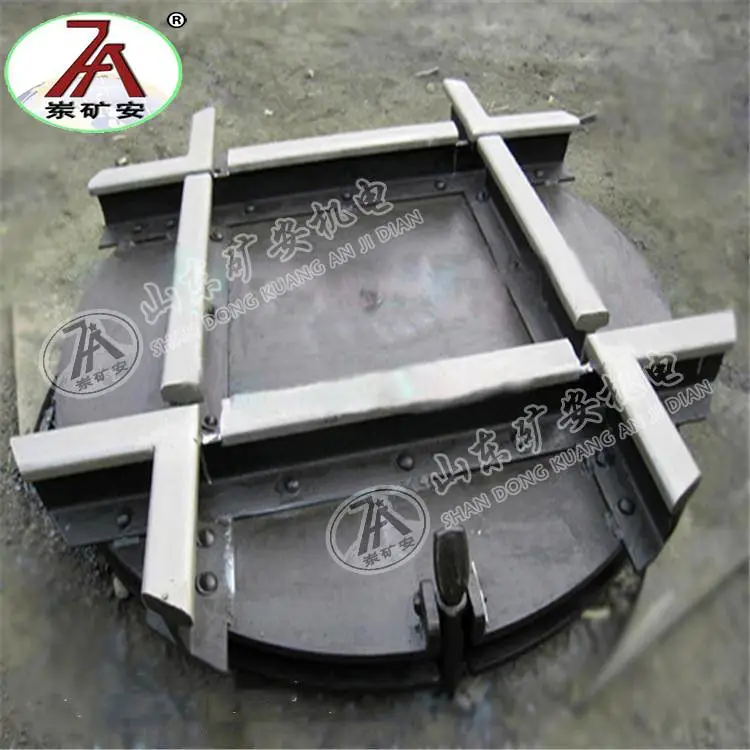

转盘道岔

22KG-600转盘道岔安装：

22KG-600转盘道岔分为上转盘和下转盘，上转盘下方中心固定空心柱上，上表面设置平行的轨道；下转盘上方圆心设有中心轮，空心柱套于中心轮上，下转盘上表面周圈均布有副轮；上转盘和下转盘上的相对位置分别设有**孔。

四、电液动转盘参数

轨距：600轨距

轨型：22kg/m

布置方式：十字交叉

转盘直径：1600mm

承重：静态30吨，动态20吨

驱动方式：电机驱动液压泵站产生压力，通过液压缸进行旋转90°工作

电机参数：660V/1140V，双电压，防爆，2.2千瓦，4级

每套配置：转盘1个，液压泵站1台，配套高压胶管2根

固定方法：用水泥硬化基础，然后锚杆打到地下
