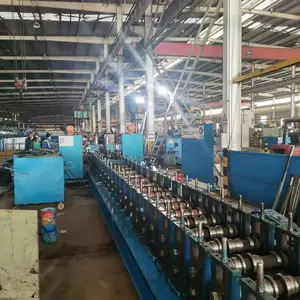

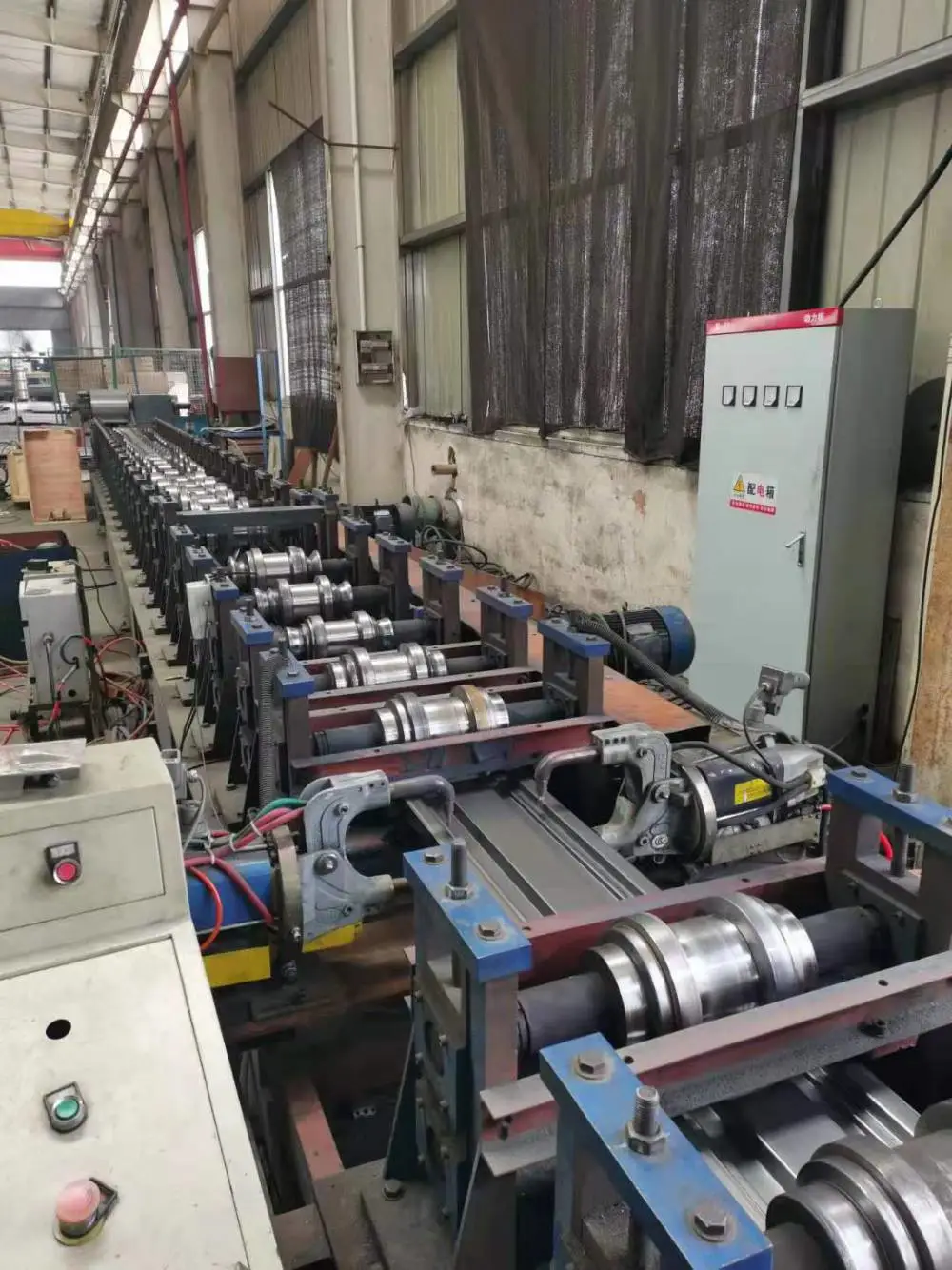

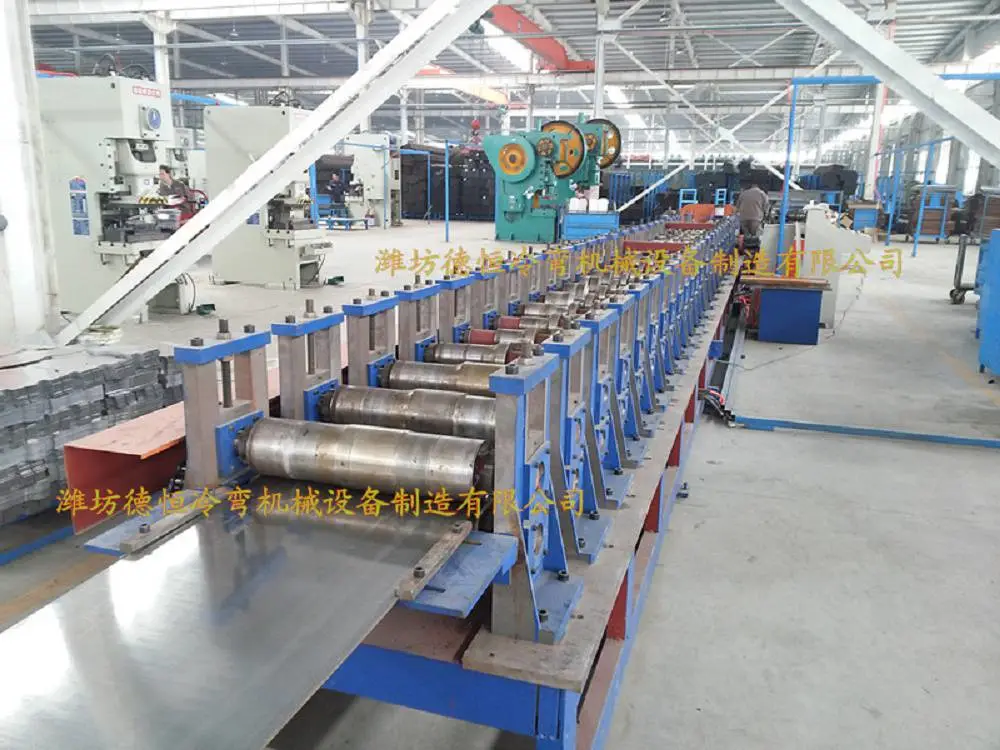

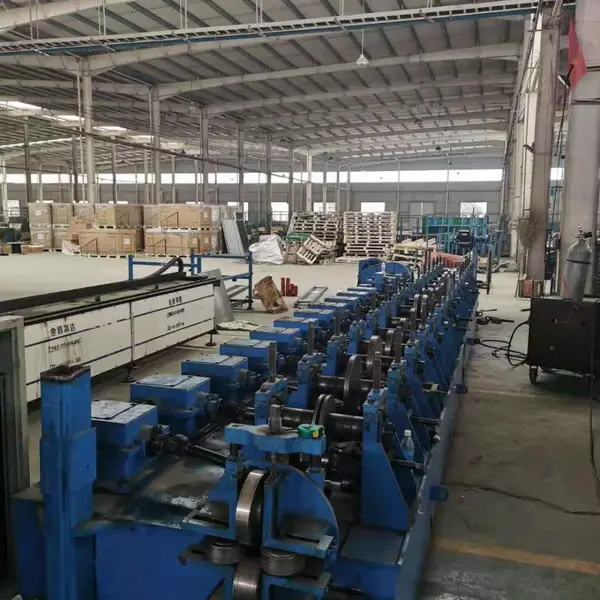

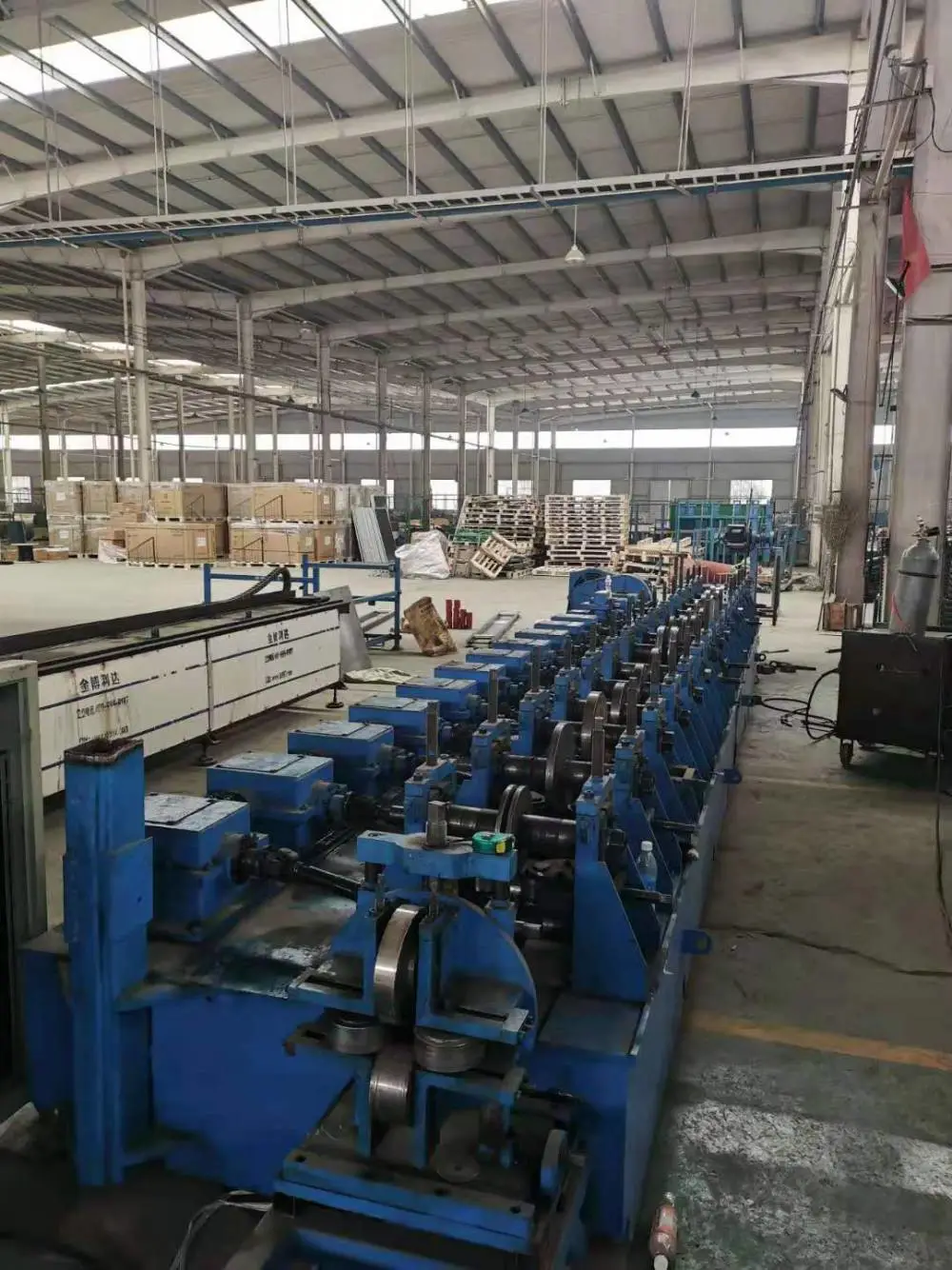

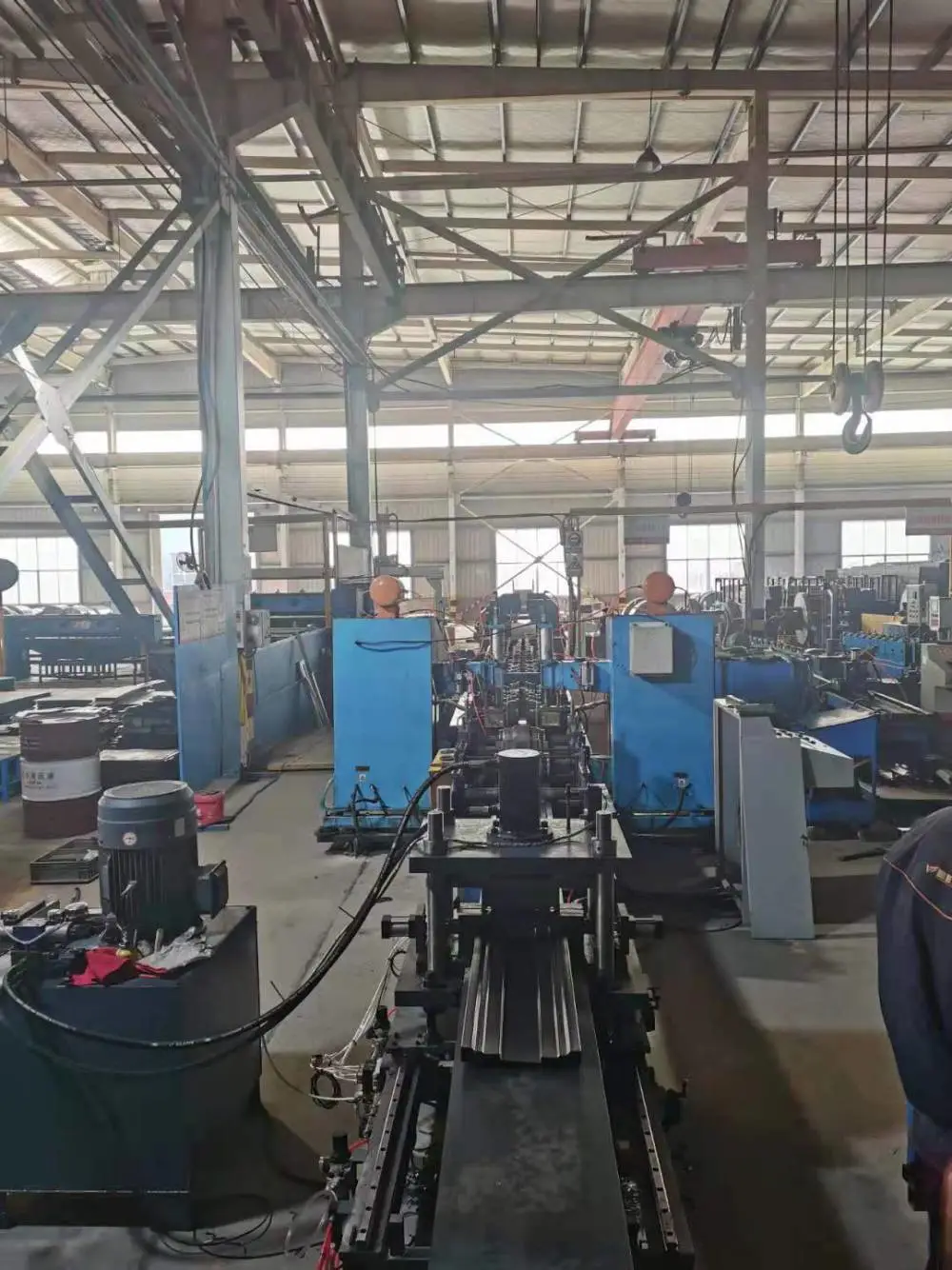

车厢板成型机

    一、设计依据

冷弯型钢的***，GB6723-86《通用冷弯开口型钢尺寸、外形、重量及允许偏差》，GB6724-86《冷弯波型钢板》，GB6724-86《货运汽车冷弯型钢尺寸、外形、重量及允许偏差》

二、工艺流程及设备

    1、工艺流程

    上料开卷（人工）→ 冷弯成型→自动跟踪点焊→整形、校直→自动跟

踪定尺锯切→卸料打包（人工）。

    2、主要设备

    涨紧式单臂开卷机、冷弯成型主机、移动式点焊机、锯切机、卸料架、压花设备；电控系统、气动系统。

三、工作方式

本机组除上料开卷及卸料外，中间过程全部自动连续工作。

    四、主要工作参数

   （1） 工作线速度               5米/分

   （2） 进料宽度             600mm

   （3） 轧制厚度                 0.8mm

   （4） 轧辊前后间距             380-600mm

   （5） 主轴直径                 Φ65mm

   （6） 主机成型道次             26道

   （7） 主电源                   交流380V/50HZ/3相

   （8） 控制电源                 交流220V

   （9）主电机功率               15.0KW

    (10) 机组占地尺寸             约25m×3m
