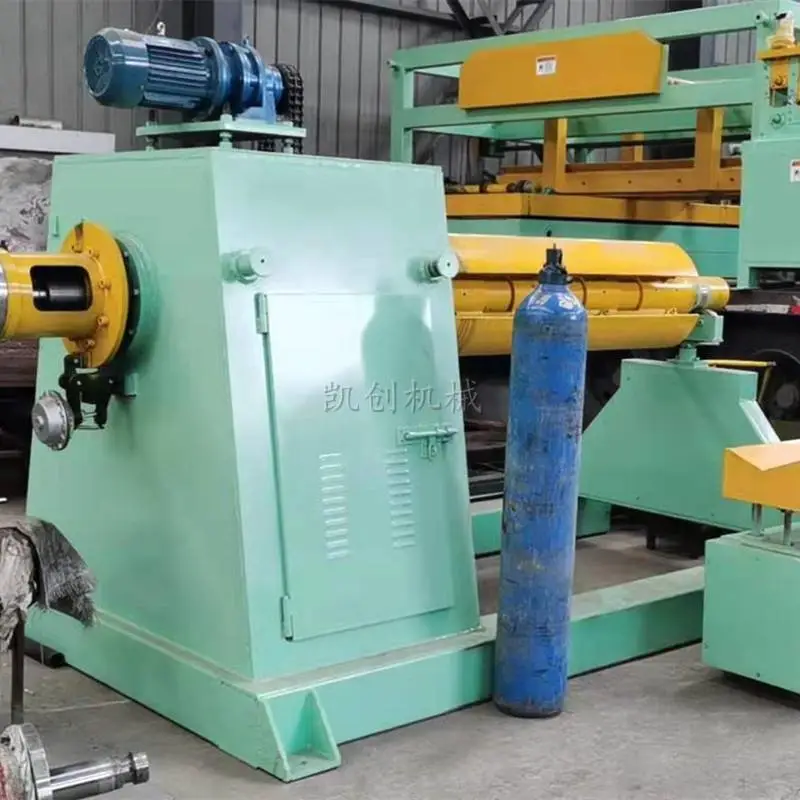

液压开卷机芯轴通过四个端面上带斜度燕尾槽连接四块扇形板，每块扇形板在尾端通过一个径向滑道防止其轴向窜动，但可以实现沿径向涨缩。在卷筒轴尾端连接有旋转油缸，油缸活塞杆通过卷筒轴的拉杆驱动前端四棱轴轴向滑动，从而带动扇形板径向涨缩。卷筒可以通过附加的四块扇形板来增加公称直径。开卷机机架可以在机座的导轨上移动，由液压缸进行驱动，可实现位置控制。为加强卷筒的稳定性，在卷筒头部设计有支撑臂装置，当卷筒上有钢卷时，支撑臂通过油缸驱动，托住卷筒头部，平时支撑臂缩回，不会影响钢卷上卷。

生产线物料处理要求：

本生产线为厚度0.2—2.0㎜，宽度400—1350㎜的国产正品铝卷带的纵剪分切专用设备。

电气基本要求：

1、电源：电压三相380VAC±10% 频率50Hz±1%；

2、使用环境;机旁温度-5— +40℃ 。湿度<83%。海拔<2,000m；

3、防护等级:电气控制柜、控制台 IP40，生产线操作台 IP40；

4、生产线运行方向: 左 进 右出；

5、生产线占地面积约：6m×25m；

6、驱动主要电机。
