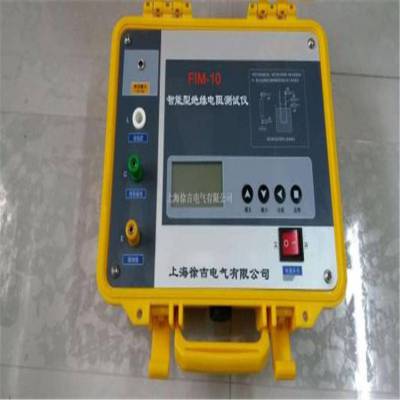

绝缘电阻测量仪

绝缘电阻测量仪主要用于测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等设备的绝缘电阻。

中文名

绝缘电阻测量仪

外文名

Insulation Resistance Tester

类别

测量仪器

特点

自动转换量程范围

00001.

定义

绝缘电阻测量仪 英文：Insulation Resistance Tester

用来将其他仪器的绝缘性以电阻的形式测量出来的仪器。因为大部分生活中的绝缘体并非***绝缘，因此仪器可以通过将高压直流电应用到绝缘体上的方法，测量电流并计算电阻。使用电压一般为250~1000V，合格的绝缘体电阻一般高于2 Mega Ohm(次)

别称

数字兆欧表、指针兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、高压兆欧表、带吸收比功能的兆欧表、带极化指数功能的兆欧表、电动摇表、电子式绝缘电阻测试仪、大功率高压兆欧表

特点

1、电阻量程范围可自动转换，并有相应的指示。

2、 两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可***得出测量结果。

3、 机械表头与液晶屏合二为一。双刻度显示，量程自动转换。彩色刻度易于读识。

4、 采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。

5、 操作界面友好，各种测量结果具有防掉电功能，可连续存储20次的测量结果。

6、 仪表产生高压时，有提示音输出。

7、 内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。

8、 交直流两用，配置可充电池和交流适配器。

9、 仪表采用便携式设计，便于野外操作。

技术参数

1.输出电压：500V、1000V、2500V、5000V

2.绝缘电阻：200GΩ

3.精度：5%

4.高压短路电流：3mA

5.绝缘性能: 电路与外壳间电压为1000V DC时，2000MΩ

6.耐压性能: 电路与外壳间电压为2500V AC时，承受1分钟

7.尺 寸: 230mm×190mm×90mm (L×W×H)

8. 重 量:2KG

准备工作

（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以***人身和设备的安全。

（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

使用步骤

使用接地电阻测试仪测量步骤

1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。

接地电阻测试使用图解

接地电阻测试使用图解：a）实际操作 b）等效原理

2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：

用***短的***导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。

用***长的***导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

用余下的长度居中的***导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。

调阅测试结果

1.转动波段开关在任意一电压档，此时电源接通。

2.在选择测试编号状态下，可按动设置键（12）进入查询测试结果状态。

3.按动上下键（12）来增加和减少测试结果的编号。（相应的编号反黑）。

4.选择好编号后，按动测试键（10）可进入该编号的测试结果，按动上下键（12）可查询该编号测试结果（当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数）。

5.查询完毕，按动设置键（12）返回准备测试状态。

6.如需查询再次查询可再次按动设置键（12）。
