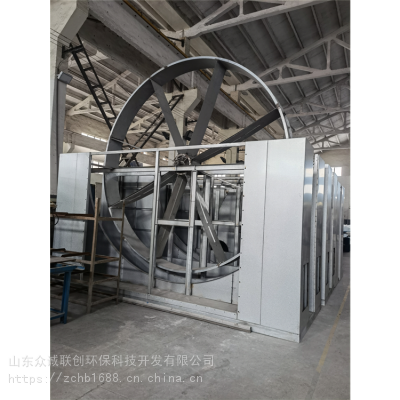

沸石分子筛转轮分为吸附区、脱附区和冷却区三个功能区域，各区域由耐热、耐溶剂的密封材料分隔开来。沸石分子筛转轮在各个功能区域内连续运转。

废气通过前置的过滤器后，送至沸石分子筛转轮的吸附区。在吸附区（吸附区面积为S1）有机废气中VOCs被沸石分子筛吸附除去，有机废气被净化后从沸石分子筛转轮处理区排出。

吸附在分子筛转轮中的VOCs，在脱附区（脱附区面积为S2）经过约200℃小风量的热风处理而被脱附、浓缩，浓缩倍数一般为5~25倍。浓缩倍数n=( S1×V1)/ (S2×V2)），其中S1/S2=10:1，V1/V2=(0.5~2.5)

再生后的沸石分子筛转轮在冷却区被冷却。经过冷却区的空气，经过加热后作为再生空气使用，达到节能的效果。

“沸石转轮吸附浓缩+脱附+催化氧化燃烧”的工艺，利用沸石比表面积大和不同温度条件下分子间作用力不同的原理进行设计。低温条件下，大风量的有机废气通过沸石分子筛转轮，VOC分子吸附其表面，经过沸石转轮的废气可直接排放。吸附有大量VOC的沸石转轮部分进入高温脱附区，利用小风量的高温废气将沸石转轮上的VOC分子脱附出来，形成高浓度废气，送入后端的废气氧化系统催化氧化处理，净化后的废气可直接排放。

五级漆雾过滤系统：由于废气中含有漆雾及粉尘等固体颗粒物，而沸石分子筛对废气的颗粒物的含量及粒径有严格的要求，因此沸石转轮之前设置过滤器：漆雾过滤器+中过滤器。过滤材料采用五级中过滤器组成，将气体中0.5um 以上的尘净化率≧***。环保科技有限公司设计生产的过滤器属于模块化设计方便组合、安装拆卸，使设备具备良好的实施性。

沸石转轮浓缩单元：废气经过滤和降低相对湿度后，进入到沸石转轮吸附。沸石转轮分成三个区域：一个吸附区域，占整个面积的5/6，有机气体被吸附在蜂窝沸石中，洁净气体排出。占转轮1/12 的区域为脱附区域，是用高温加热，将气体中的VOC在高温下挥发出来；另占转轮1/12 的区域为冷却区域，将常温废气通过转过来的高温区域进行冷却，产生的气体通过与高温烟气混合预热至200℃进入脱附区域，形成脱附气体，进入CO催化燃烧进行处理。

催化氧化炉单元：经脱附的气体已形成较高浓度的有机气体，通过催化氧化分解后形成化碳和水，达标排放。同时催化氧化产生的热量可降低系统辅助燃料消耗量，当到达一定的浓度时，氧化释放的热量不仅能满足CO自身运行需求，同时可为温湿度调节和脱附风提供热量。

余热回收单元：CO炉排放的洁净气体尚带有一定的热量，利用换热调节温度，将该高温气体送入烤漆房，以实现节能减排。


大风量、低浓度的有机废气的燃烧或回收，不仅需要非常大规模的设备，而且会造成巨额运行成本。对于该问题，通过使用沸石分子筛吸附浓缩装置可以将低浓度大风量的有机废气浓缩成高浓度小风量，从而减低设备投资费用和运行成本，从而实现经济有效有机废气处理。
