| 产品特性：重型切削 | 品牌：PRATIC | 型号：PCD |
| 售后服务：全国上门服务 | 数控机床分类：其他数控机床 | 主电机功率：13kw/BT40 - 17kw/BT50kw |
| 运动方式：数控 | 加工尺寸范围：10000-1200以内（可定制范围）mm | 主轴转速范围：10000/BT40-8000/BT50rpm |
| 刀具数量：20 | 控制方式：半闭环控制 | 控制系统：西门子 |
| 布局形式：立式 | 动力类型：电动 | 用途：金属切削 |
| 适用行业：航天航空、机械制造、轨道交通等 | 功能：钻铣削攻牙一体机 |

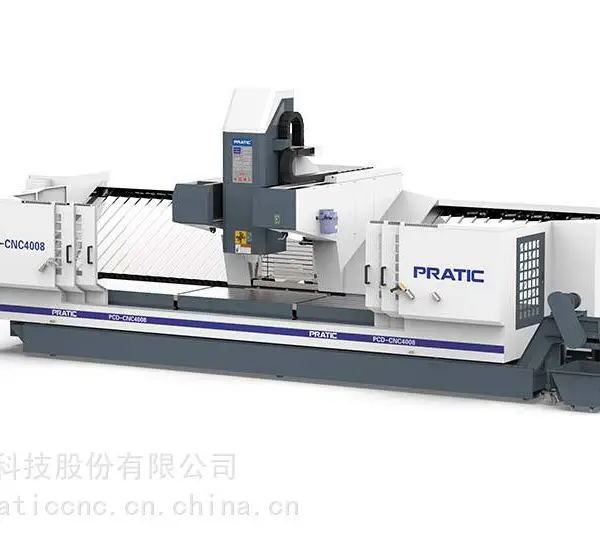

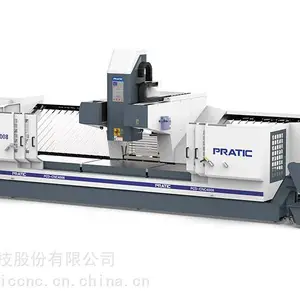

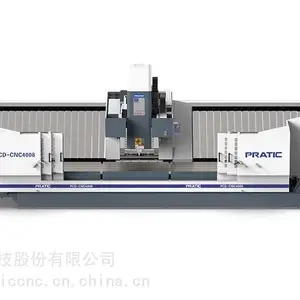

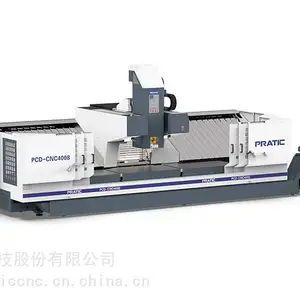

普拉迪PRATIC数控机床高精度重型配件cnc复合立式型材加工中心PCD
产品特点：
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC型材复合加工中心，
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的钢、铝、铜金属与非金属；
4.采用双悬臂设计结构，增加设备稳定性和刚性，适合重型切削，提高加工精度；
5.采用大斜面钣金风琴罩防护；
6.采用BT40/BT50主轴锥孔，增加了机器刚性，加工效率、精度、强度高；
7.广泛应用于：航天航空、轨道交通、机械制造等行业的零部件加工。
8.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PCD-BT40/BT50 | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X 轴 | mm | 4000-10000（可定制其他长度） |
| Y 轴 | mm | 800/1200 |
| Z 轴 | mm | 600 |
| 主轴 | ||
| 主轴转速 | rpm | 10000/20000（BT40）- 8000rpm （BT50） |
| 主轴锥孔 | / | BT40/BT50 |
| 刀库 | ||
| 刀库形式 | / | 伞形式 |
| 刀库容量 | pcs | 16（BT40）/ 20(BT50） |
| 相邻换刀时间 | sec | 6 |
| 移动速度 | ||
| X轴移动 | m/min | 40 |
| Y轴移动 | m/min | 30 |
| Z轴移动 | m/min | 20 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 13（BT40）/ 17（BT50） |
| X驱动马达 | kw | 5.2 |
| Y驱动马达 | kw | 3.1 |
| Z驱动马达 | kw | 5.2 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| ***度 | ||
| X轴定位精度 | mm | 0.05（光栅0.01mm） |
| Y/Z轴定位精度 | mm | 0.02 |
| 重复定位精度 | mm | 0.01 |
| 机械规格 | ||
| 气压需求 | kg/cm? | 6 |
| 操作系统 | / | SIEMENS |
| 高度 | mm | 3600 |
| 占地面积 | mm | 9500-15500 x 3150-3700 |
| 重量 | kg | 17000-23000 |

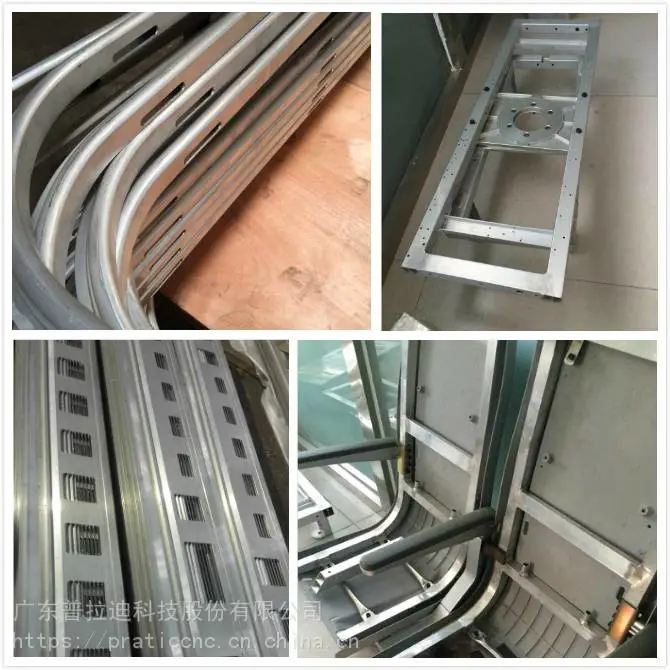

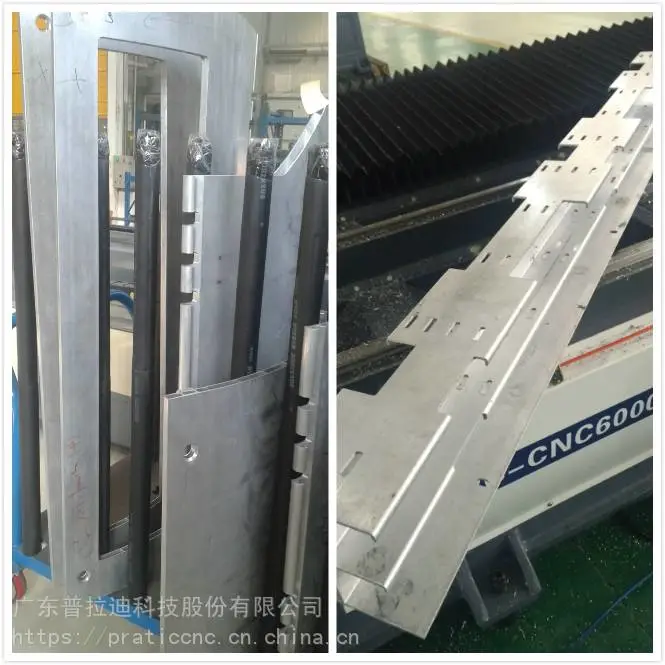

加工实例：
