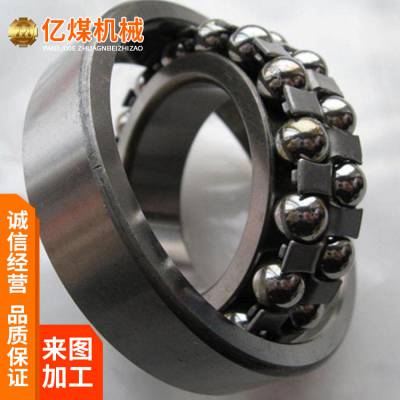

调心球轴承是二条滚道的内圈和滚道为球面的外圈之间，装配有圆球状滚珠的轴承。
外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调整，不增加轴承负担。调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
调心球轴承有圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。其特点是外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度造 调心球轴承成的误差，但其内、外圈相对倾斜度不得超过3度。
可承受较大的径向载荷，同时也能承受一定的轴向载荷。该类轴承外圈滚道是球面形，故具有调心性能，当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°～2.5°时，轴承仍能工作。
调心球轴承内孔有圆柱形和圆锥形两种。圆锥形内孔的锥度为1：1 2或1：30。为了加强轴承的润滑性能，在轴承外圈上加工环形油槽和三个油孔。

调心球轴承用途：

调心球轴承适用于承受重载荷与冲击载荷、精密仪表、低噪音电机、汽车、摩托车、冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业及一般机械等。

调心球轴承特性和结构形式：

调心球轴承产品特性：主要承受径向载荷，同时可承受较小轴向载荷。轴（外壳）的轴向位移限制在游隙限度内，具有自动调心性能，允许内、外围相对倾斜不大的条件下正常工作，适用于支承座孔不能严格同轴度的部件中。
调心球轴承结构形式：带防尘盖和带密封圈的调心球轴承装配时已填入适量的润滑脂，安装前不应加热也不必清洗，使用过程中不需再润滑，适应运行温度－30 ℃ 至+ 120 ℃ 之间。

调心球轴承参数：

微型系列：10x、12x、13x
通用系列：12xx、13xx、22xx、23xx
轴承类型  国内新型号    国内旧 内径 外径 宽度  Cr  Cor  脂润滑转速 油润滑转速 重量
                       型号   (mm) (mm) (mm) (kN) (kN)   (r/min)    (r/min)  (kg)
调心球轴承 2222K+H322 11520 100   200 53  -     -     -       -     -
调心球轴承 1203K+H203 11203 17    47 14  -     -     -       -     -
调心球轴承 1204K+H204 11204 20    47 40 9.90 2.60 14000 17000 0.191
调心球轴承 1205K+H205 11205 25    52 44 12.1 3.30 12000 14000 0.266
调心球轴承 1206K+H206 11206 30    62 48 15.6 4.65 9900 12000 0.360
调心球轴承 1207K+H207 11207 35    72 52 15.8 5.10 8500 10000 0.556
调心球轴承 1208K+H208 11208 40    80 56 19.2 6.50 7500 9200 0.733
调心球轴承 1209K+H209 11209 45    85 58 21.8 7.35 7000 8500 0.793
调心球轴承 1210K+H210 11210 50    90 58 22.7 8.10 6500 7900 0.875
调心球轴承 1211K+H211 11211 55    100 60 26.8 10.0 5800 7100 1.16
调心球轴承 1212K+H212 11212 60    110 62 30.2 11.5 5200 6400 1.52
