一、 简 介

    XMB—70型三辊四筒棒磨机，是一种实验室用小型、轻便、多用的新型磨矿设备。有容积为0.25、0.5、1.0和2.0升和四种磨矿滚筒，可以单筒或多筒同时磨矿，可以干、湿两用，亦可用钢球代替钢棒作球磨机使用。结构紧凑，使用方便，体积小和重量轻，为实验室中普遍使用的FD--系列单槽浮选机（容积为0.5、0.75、1.0、1.5升），和FG—系列挂槽浮选机（容积为0.02、0.06、0.1、0.14升或处理量为5、15、25、35克）或相应规格的浮选机及其他仪器配套使用的理想设备。是定型的实验室用磨矿设备系列中小规格的起点设备。

二 、 用 途

XMB—-70型三辊多筒智能棒磨机机可供冶金、地质、化工、建材和煤炭等实验，研究单位及选矿厂进行矿石可选性研究工作时磨细矿石之用，也可供机械、水电、轻工和农业等方面进行实验研究工作时磨细少量物料之用。

三、技 术 规 格

为了***磨矿滚筒在较佳参数下运转，磨矿时，须按表中推荐的钢棒配比制度工作，否则将使磨矿效率***降低，甚至使磨矿正常状况受到破坏。

用户也可通过系统试验，另行选择。

四、机器结构维护概述

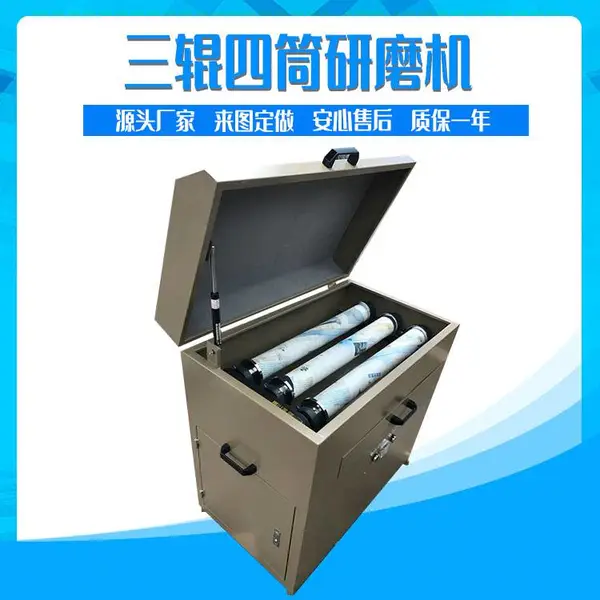

XMB—70型三辊四筒棒磨机由主机和四种不同规格的磨矿滚筒所组成。

四种不同规格的磨矿滚筒按使用需要可以单独或同时放在主机上部平行排列的橡胶辊子上，通过变频调速器使中间的主动辊子有不同的转速以适应各种磨矿滚筒的速度要求。磨矿滚筒放在辊子上，因受磨擦力的作用在主、从动辊子上滚动。使磨矿滚筒中的钢棒在筒壁内产生冲击，磨剥作用而进行磨矿。

主、从动辊子间距离，按选用的磨矿滚筒的大小，可以进行调节，设备出厂时，近工作面的从动辊子安装在距离较大的位置，远离工作面的从动辊子安装在 小距离的位置上。为了满足几种滚筒同时磨矿而又需分别停车的要求，在主、从动辊子之间装有一对套有橡胶管的停车托滚，在工作时，当有一边的磨矿滚筒已到确定的时间的要求时，将停车手柄从手柄轴线方向拉出定位板，然后向需要停止工作的一边定位板的定位孔内，使托滚托起磨筒以进行后面的操作。这时另一边的磨矿工作仍照常的进行，不受影响，当需要两边同时进行磨矿时，将手柄插至定位板中间的定位孔即可。

设备电气设备均已装好，并按出厂要求进行过全面检查和试车，用户接到设备后，清除包装物及油脂、接上电源和地线，即可使用。

设备各转动部份，除付托滚外，其余均用滚动轴承，不需经常加油，连同电动机两面端滚动轴承可每年换油一次，或根据使用情况另行加油。建议不要采用钠基润滑脂，以免冲洗水进去后造成润滑脂皂化失效。付托滚的两端Me尼龙加二硫化钼的轴套，有足够的自润滑能力，不需另加润滑剂。
