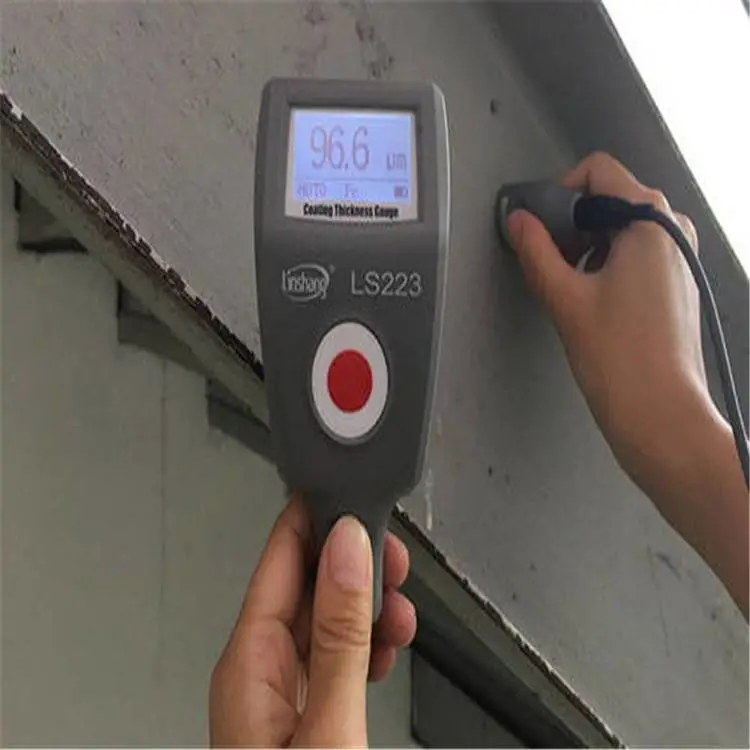

涂层测厚仪

涂层测厚仪可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等） 及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆层的厚度（如：珐琅、橡胶、油漆、塑料等）。

涂镀层测厚仪具有测量误差小、可靠性高、稳定性好、操作简便等特点，是控制和***产品质量***的检测仪器，***地应用在制造业、金属加工业、化工业、商检等检测领域。

中文名

涂层测厚仪

外文名

FRU

价格

数千元到数万元不等

分类

两用型和常规型

原理

磁吸力测量原理、磁感应测量原理

测厚方法

磁性测厚法

适用导磁材料上的非导磁层厚度测量。导磁材料一般为：钢铁银镍。此种方法测量精度高。

涡流测厚法

适用导电金属上的非导电层厚度测量，此种方法较磁性测厚法精度低。

超声波测厚法

国内还没有用此种方法测量涂镀层厚度的，国外个别厂家有这样的仪器，适用多层涂镀层厚度的测量或则是以上两种方法都无法测量的场合.但一般昂贵、测量精度也不高。

电解测厚法

此方法有别于以上三种，不属于无损检测，需要破坏涂镀层，一般精度也不高，测量起来较其他几种麻烦。

放射测厚法

此种仪器非常昂贵（一般在10万RMB以上），适用于一些特殊场合

选型方法

用户可以根据测量的需要***不同的测厚仪，磁性测厚仪和涡流测厚仪一般测量的厚度适用0-5毫米，这类仪器又分探头与主机一体型，探头与主机分离型，前者操作便捷，后者适用于测非平面的外形。更厚的致密材质材料要用超声波测厚仪来测，测量的厚度可以达到0.7-250毫米。电解法测厚仪适合测量很细的线上面电镀的金，银等金属的厚度。

两用型

仪器由德国生产，集合了磁性测厚仪和涡流测厚仪两种仪器的功能，可用于测量铁及非铁金属基体上涂层的厚度。如：

* 钢铁上的铜、铬、锌等电镀层或油漆、涂料、搪瓷等涂层厚度。

* 铝、镁材料上阳极氧化膜的厚度。

* 铜、铝、镁、锌等非铁金属材料上的涂层厚度。

* 铝、铜、金等箔带材及纸张、塑料膜的厚度。

* 各种钢铁及非铁金属材料上热喷涂层的厚度。

仪器符合标准GB/T4956和GB/T4957，可用于生产检验、验收检验及质量监督检验。

采用双功能内置式探头，自动识别铁基或非铁基体材料，并选择相应的测量方式进行***测量。

符合人体工程学设计的双显示屏结构，可以在任何测量位置读取测量数据。

采用手机菜单式功能选择方式，操作十分简便。

可设定上下限值，测量结果超出或符合上下限数值时，仪器会发出相应的声音或闪烁灯提示。

稳定性极高，通常不必校正便可长期使用。

技术规格

量 程： 0～2000μm ,

电 源： 两节5号电池

标准配置

常规型

对材料表面保护、装饰形成的覆盖层，如涂层、镀层、敷层、贴层、化学生成膜等，在有关和***中称为覆层（coating）。

覆层厚度测量已成为加工工业、表面工程质量检测的重要一环，是产品达到优等质量标准的***手段。为使产品国际化，我国出口商品和涉外项目中，对覆层厚度有了明确的要求。

覆层厚度的测量方法主要有：楔切法，光截法，电解法，厚度差测量法，称重法，***荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等。这些方法中***种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。

***和β射线法是无接触无损测量，但装置复杂昂贵，测量范围较小。因有放射源，使用者必须遵守射线防护规范。***法可测极薄镀层、双镀层、合金镀层。β射线法适合镀层和底材原子序号大于3的镀层测量。电容法仅在薄导电体的绝缘覆层测厚时采用。

随着技术的日益进步，特别是近年来引入微机技术后，采用磁性法和涡流法的测厚仪向微型、智能、多功能、***、实用化的方向进了一步。测量的分辨率已达0.1微米，精度可达到1%，有了大幅度的提高。它适用***，量程宽、操作简便且价廉，是工业和科研使用******的测厚仪器。

采用无损方法既不破坏覆层也不破坏基材，检测速度快，能使大量的检测工作经济地进行。

技术原理

磁吸力测量原理

***磁铁（测头）与导磁钢材之间的吸力大小与处于这两者之间的距离成一定比例关系，这个距离就是覆层的厚度。利用这一原理制成测厚仪，只要覆层与基材的导磁率之差足够大，就可进行测量。鉴于大多数工业品采用结构钢和热轧冷轧钢板冲压成型，所以磁性测厚仪应用***广。测厚仪基本结构由磁钢，接力簧，标尺及自停机构组成。磁钢与被测物吸合后，将测量簧在其后逐渐拉长，拉力逐渐增大。当拉力刚好大于吸力，磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。***的产品可以自动完成这一记录过程。不同的型号有不同的量程与适用场合。

这种仪器的特点是操作简便、坚固***、不用电源，测量前无须校准，也较低，很适合车间做现场质量控制。

磁感应测量原理

采用磁感应原理时，利用从测头经过非铁磁覆层而流入铁磁基体的磁通的大小，来测定覆层厚度。也可以测定与之对应的磁阻的大小，来表示其覆层厚度。覆层越厚，则磁阻越大，磁通越小。利用磁感应原理的测厚仪，原则上可以有导磁基体上的非导磁覆层厚度。一般要求基材导磁率在500以上。如果覆层材料也有磁性，则要求与基材的导磁率之差足够大（如钢上镀镍）。当软芯上绕着线圈的测头放在被测样本上时，仪器自动输出测试电流或测试信号。早期的产品采用指针式表头，测量感应电动势的大小，仪器将该信号放大后来指示覆层厚度。近年来的电路设计引入稳频、锁相、温度补偿等地新技术，利用磁阻来调制测量信号。还采用***设计的集成电路，引入微机，使测量精度和重现性有了大幅度的提高（几乎达一个数量级）。

磁性原理测厚仪可应用来***测量钢铁表面的油漆层，瓷、搪瓷防护层，塑料、橡胶覆层，包括镍铬在内的各种有色金属电镀层，以及化工石油待业的各种防腐涂层。

电涡流测量原理

高频交流信号在测头线圈中产生电磁场，测头靠近导体时，就在其中形成涡流。测头离导电基体愈近，则涡流愈大，反射阻抗也愈大。

这个反馈作用量表征了测头与导电基体之间距离的大小，也就是导电基体上非导电覆层厚度的大小。由于这类测头***测量非铁磁金属基材上的覆层厚度，所以通常称之为非磁性测头。非磁性测头采用高频材料做线圈铁芯，例如铂镍合金或其它新材料。与磁感应原理比较，主要区别是测头不同，信号的频率不同，信号的大小、标度关系不同。

采用电涡流原理的测厚仪，原则上对所有导电体上的非导电体覆层均可测量，如航天航空器表面、车辆、家电、铝合金门窗及其它铝制品表面的漆，塑料涂层及阳极氧化膜。覆层材料有一定的导电性，通过校准同样也可测量，但要求两者的导电率之比至少相差3-5倍（如铜上镀铬）。虽然钢铁基体亦为导电体，但这类任务还是采用磁性原理测量较为合适

激光测厚仪的测量原理

使用两个激光传感器安装在被测物（纸张）上下方，将传感器固定在稳定的支架上，确保两个传感器的激光能对在同一点上。随着被测物的移动传感器就开始对其表面进行采样，分别测量出目标上下表面分别与上下成对的激光位移传感器距离，测量值通过串口传输到计算机，再通过我们在计算机上的测厚软件进行处理，得到目标的厚度值。

ZTMS08激光测厚仪的出现，大大提高了纸张等片材涂层测量的精度，尤其是在自动化生产线上，得到***应用。

主要特点

具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；

具有两种工作方式：直接方式(DIRECT)和成组方式(APPL)；

设有五个统计量：平均值（MEAN）、值（MAX）、***小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）

可进行零点校准和二点校准，并可用基本校准法对测头的系统误差进行修正；

具有存贮功能：可存贮300个测量值；

具有删除功能：对测量中出现的单个可疑数据进行删除,也可删除涂层测厚仪存贮区内的所有数据，以便进行新的测量；

可设置限界：对限界外的测量值能自动报警；

具有与PC机通讯的功能：可将测量值、统计值传输至PC机，以便涂层测厚仪对数据进行进一步处理；

具有电源欠压指示功能；

操作过程有蜂鸣声提示；

具有错误提示功能；

具有自动关机功能。
