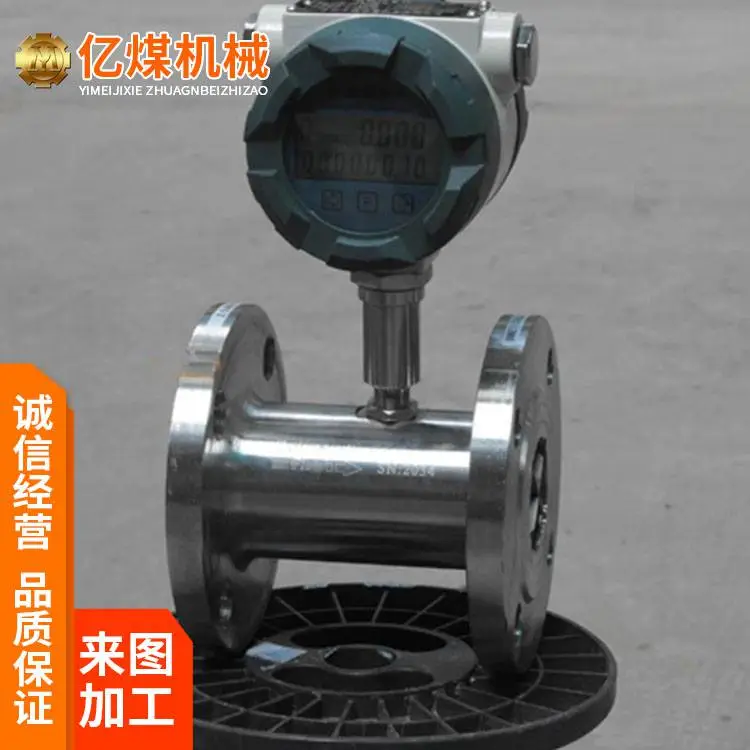

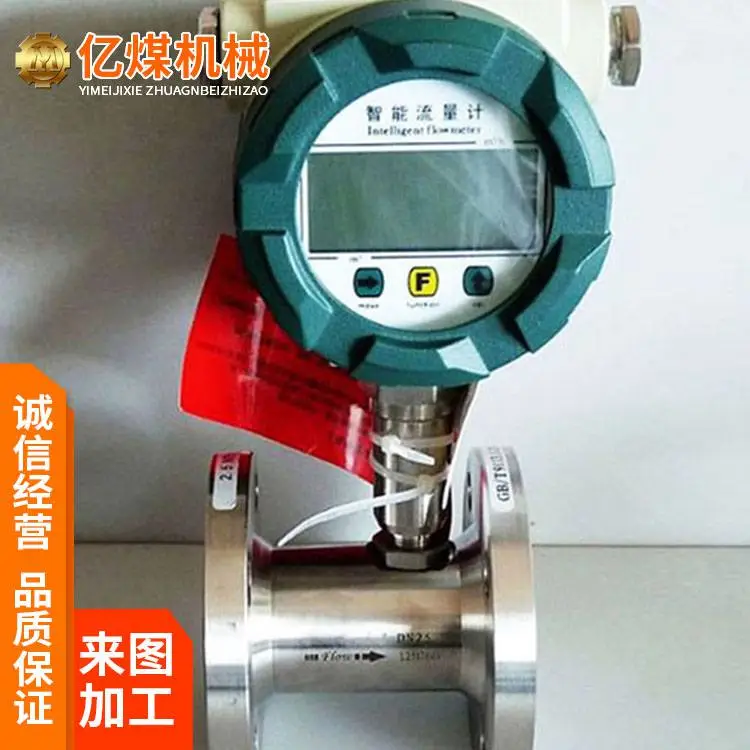

LWGY系列智能一体化涡轮流量计在涡轮流量传感器的基础上，采用电池供电，增加了现场显示功能。传感器与显示计算组成一体化新型流量测量仪表。可就地显示瞬时流量和累计总量。可广泛应用于石油、化工、轻工、食品等行业的液体流量测量。

LWGY系列智能一体化涡轮流量计产品特点

1、高准确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的准确度，在贸易结算中是优先选用的流量计；
3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；
4、所有有效数据掉电后保持10年不丢；
5、范围度宽，中大口径可达1:20，小口径为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、传感器类型多，可根据用户特殊需要设计为各类传感器，例如低温型、双向型、井下型、混砂等
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

LWGY系列智能一体化涡轮流量计工作原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k 式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m³]，由校验单给出。若以[1/L]为单位Q=3.6×f/k

Q——流体的瞬时流量(工作状态下)[m3/h]；

3600——换算系数。

LWGY系列智能一体化涡轮流量计技术参数

公称通径：(4～200)mm；

介质温度：(-20～70)℃；(-20～120)℃。

环境温度：(-20～50)℃

准确度：±0.5％、±1％(特定可达±0.2％)。

供电电源：3.6V电池供电，可连续使用3年以上。

显示方式：交替显示瞬时流量和累计流量，累计流量七位显示(00000.01ｍ或000.0001ｍ)，瞬时流量七位显示(000.0001ｍ3/h)。也可单独显示瞬时流量或累计总量。

仪表系数：现场可置入。

掉电保护：仪表系数、累计流量值掉电保持十年不丢。

具有小信号切除功能。
