供应 GQ40型钢筋切断机 小型钢筋切断机 扁钢方钢切断机厂家

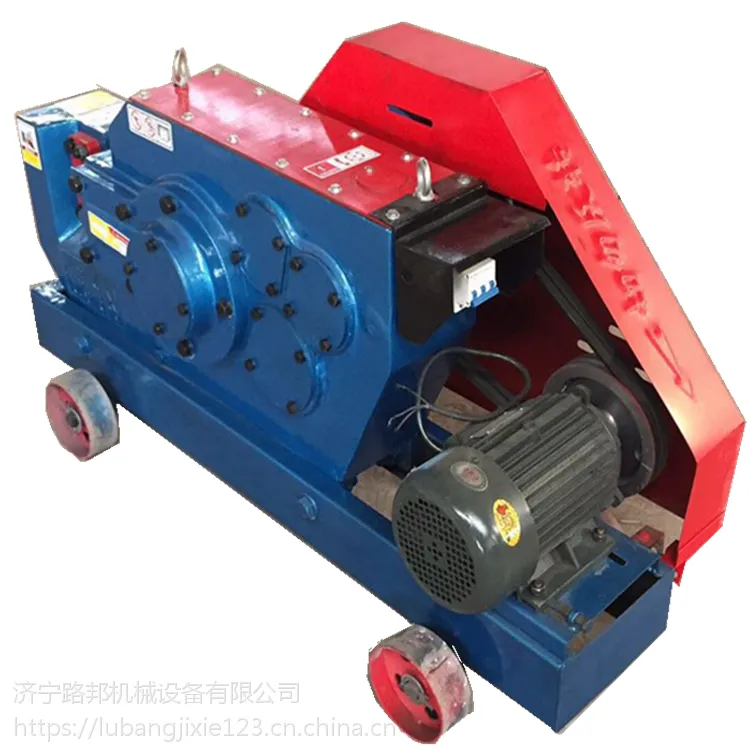

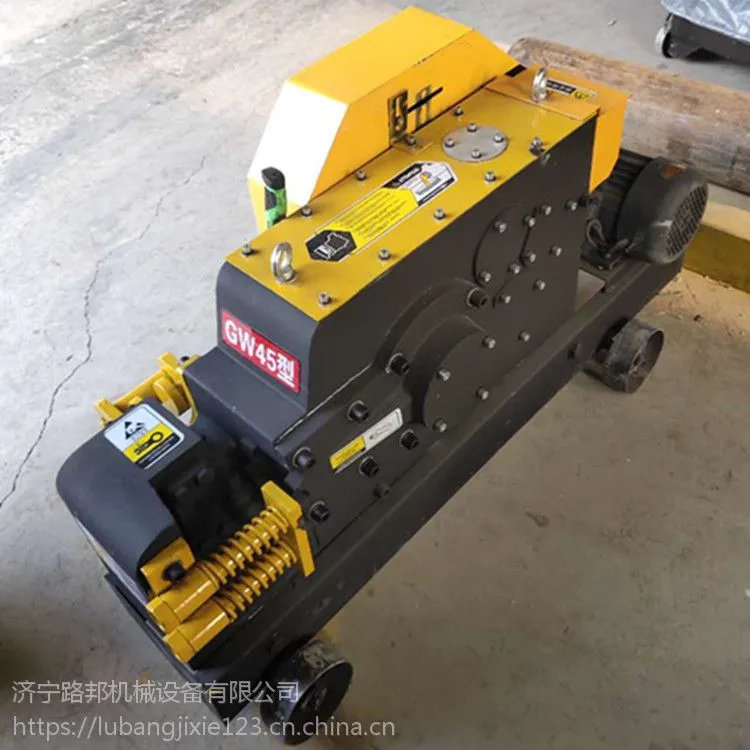

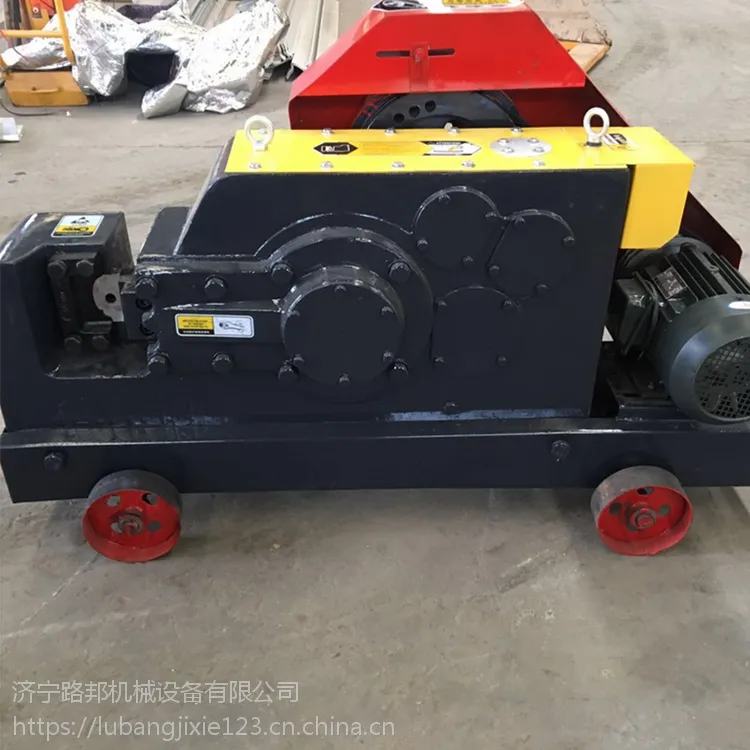

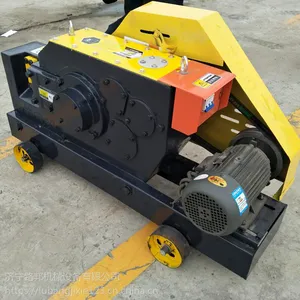

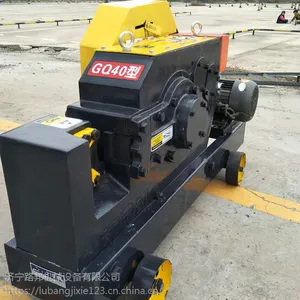

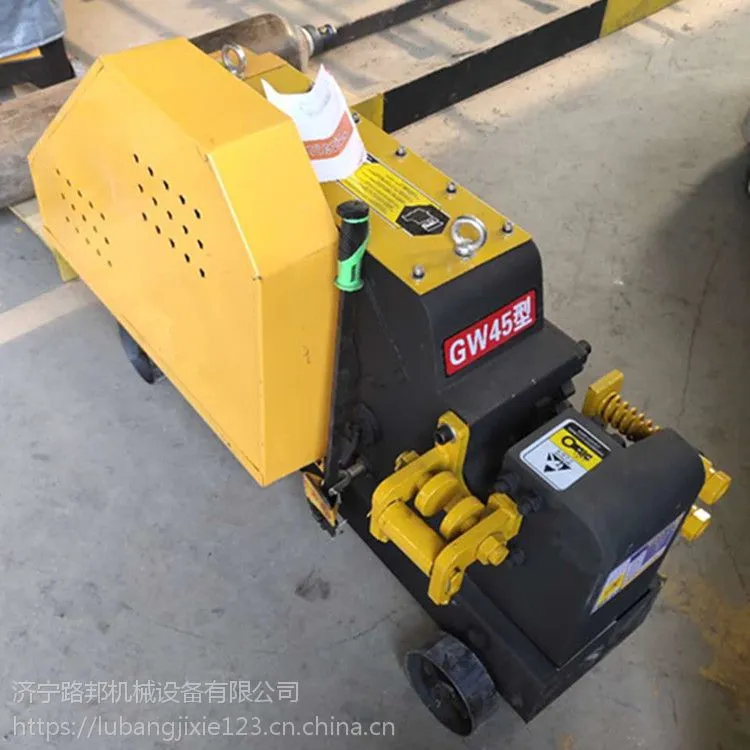

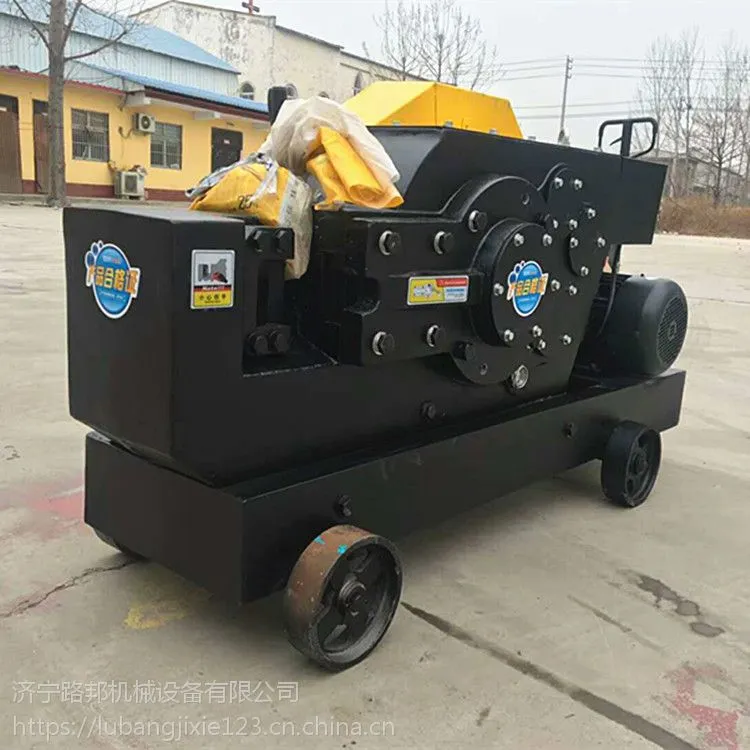

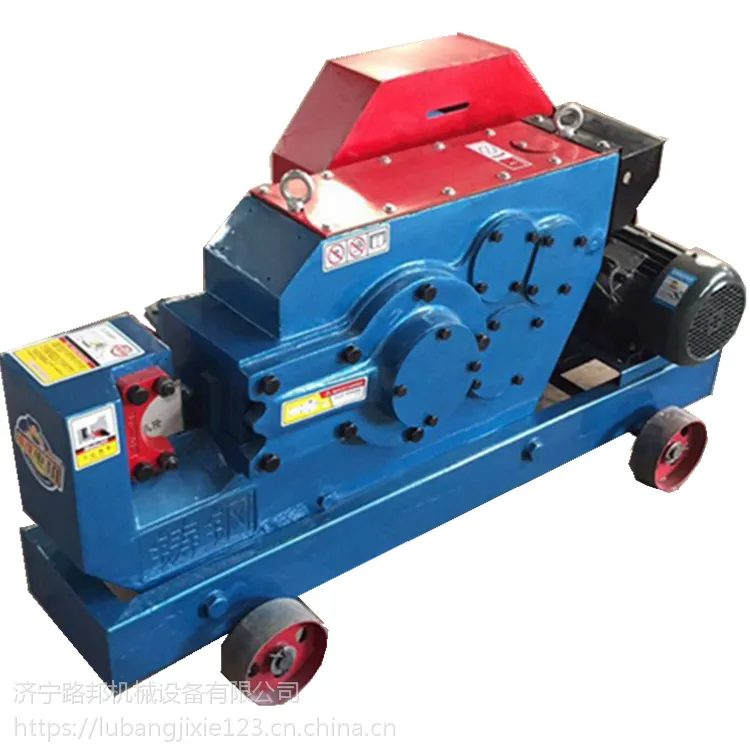

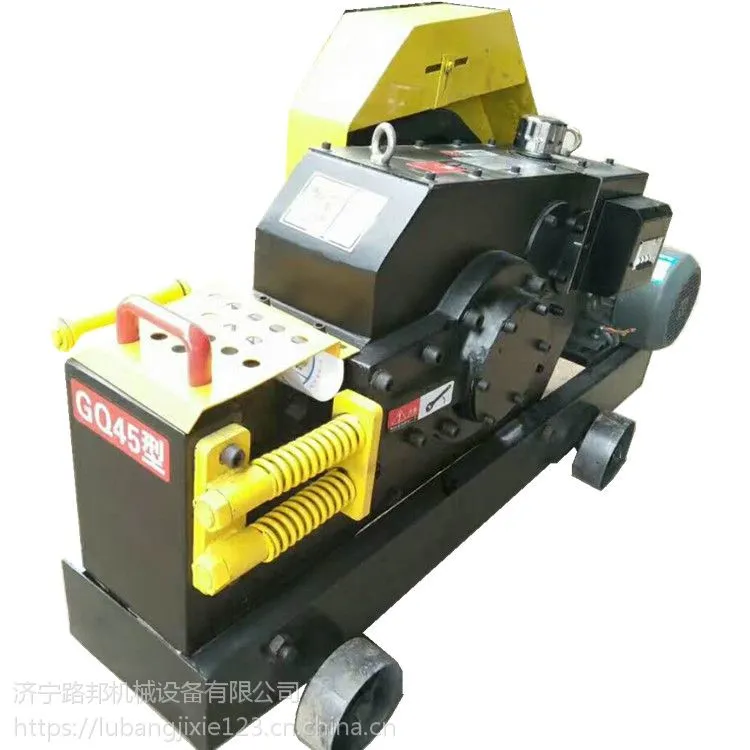

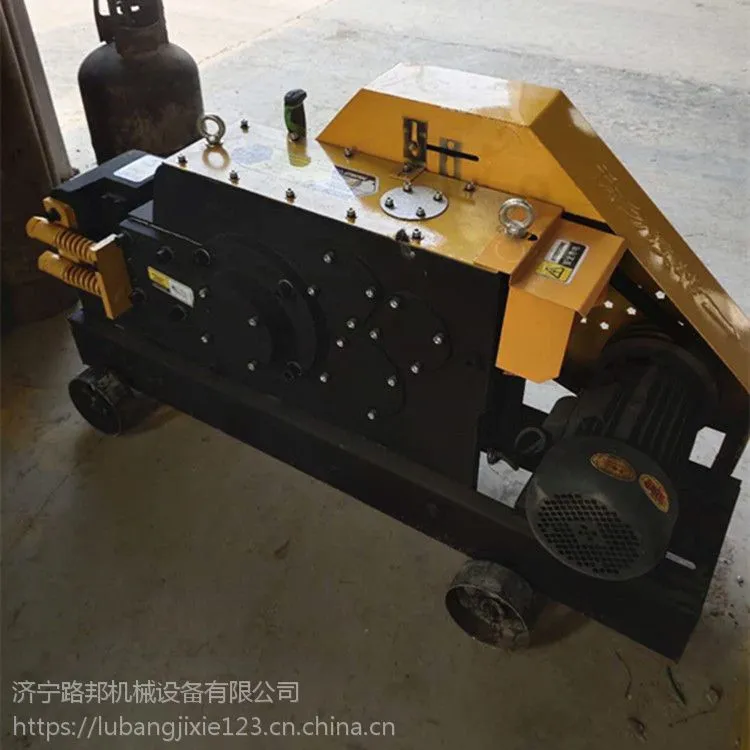

GQ40/42/45/50型钢筋切断机 角钢切断机

一、用途与特性

GQ40/GQ50型钢筋切断机，是依据JG/T5085--1996标准生产的，它适用于建筑工程上各种钢筋混凝土中普通碳素钢及热轧圆钢和螺纹钢。亦可切断扁钢、方钢和角钢。

该机具有如下优点：

1、体积小、质量轻、结构紧凑、结实可靠。

2、润滑性能好：采用箱式封闭结构，齿轮飞溅润滑，依次加油连续作业可用一个月以上。（油面应不低于油标刻度线，使机器始终处于良好的润滑状态）

3、功能耗损少：因润滑条件的改善，齿轮轴端采用滚动轴承，阻力小，与同类型切断机相比同负载时功率可降低三分之一。

4、移动方便：前轮转向，机动灵活，维修方便。

二、主要技术参数

钢筋直径在20mm上下同时切断根数推荐表

注：切断低合金螺纹钢筋时直径不大于32mm

三、机器的结构

该机由行走轮组、传动结构、机体、离合装置、刀头、刀座等组成（见传动系统图）

四、使用及安全注意事项

（一）、使用前的准备工作

1、用手转动，检查齿轮啮合是否正常，有无卡滞现象。

检查刀片安装是否正确牢固、两刀片水平面之间的间隙应在0.2mm-0.5mm/0.2mm-0.8mm范围内。

2、检查各部位螺栓紧固情况（大侧盖7/8只螺栓应经常检查防止松动）。

3、检查电气设备是否正常，***绝缘性能良好，注意使用三相四芯线，***妥善接地。接线后试运转，带动旋转方向应与皮带罩所示前头方向一致。

4、新机器使用前打开加油盖（在机器上盖板上通过加油孔）往机腔内加N150-220^#齿轮油到油窗三分之二直径处。

5、空载试验10min，如发现异常现象应及时停机检修。

（二）、使用过程的注意事项

1、钢筋必须在道具的中下部进行切断，非必要时不得用道具的上部，以免机体尾部过度疲劳。

2、固定刀片的形状为长方形（81x70mm/90x74mm）切Φ32mm/38mm以下钢筋时，用长边做切削刃。切Φ32mm/38mm以上钢筋时，用短边做切削刃，使用过程中注意检查刀片是否松动。刀片刃口崩刃后，应及时换刀或更换新刀片，以免刃口钝后切削阻力增大，损坏其他零件。（本机出厂时固定刀片为剪切Φ32mm/38以下的位置）。

（三）、脚踏离合器的使用

1、将待切钢筋放在切断位置后，将偏心挡铁（八棱铁）以适当的棱边贴紧钢筋，用脚踏下离合器踏板即可切断，踏一次切断一次，脚踏时间不得超过2秒钟，否则将连续出刀。

2、若要连续切断，可控紧拨叉上M8螺栓，将制动销拉出便可连续切断。

3、本机卸下虎口内垫块更换切角钢专用刀片可切角钢。（切角钢刀片需订货供给）

4、脚踏离合器时，应将离合器踏到位，经常虚踏不到位会造成离合器过早损坏。

五、维护保养及润滑

1、及时清理各部位尘垢、杂物、易锈处应涂油防锈。

2、经常查看机腔内油面是否在油标下刻线之上。

3、机器如果长时间停止工作时，需将电动机拆下。

4、***加油使用一个月后应更换新油，使用6个月后应给各轴承加一次钙基润滑脂（黄油）。

六、电气系统图

七、易损零件表

八、随机文件

1、使用说明书1份

2、合格证1份

九、售后服务

自售出之日起使用三个月内，因质量问题出现故障，实行三包。（易损件更换不在其中）
