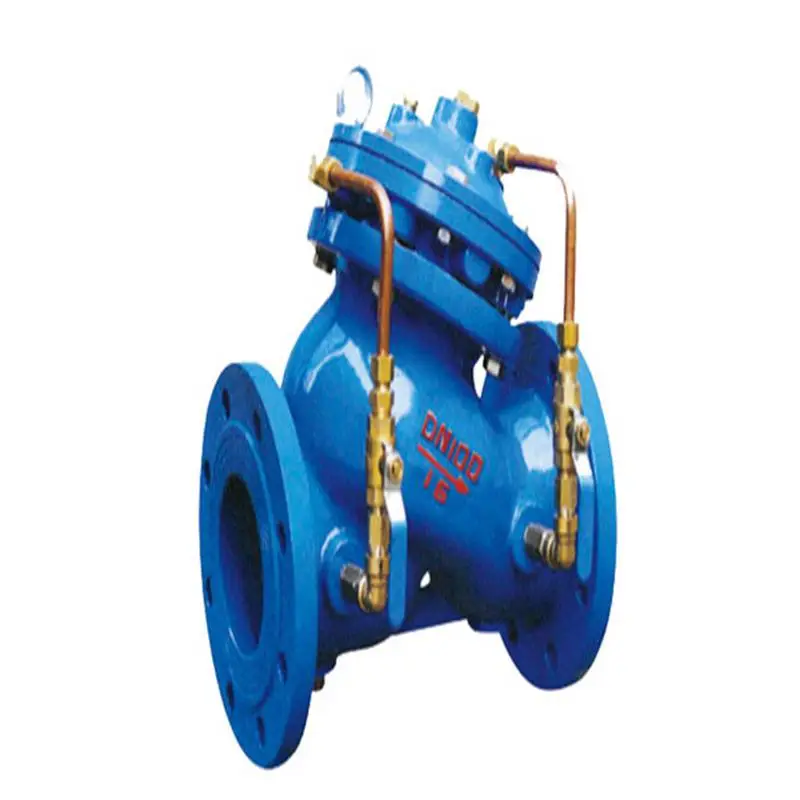

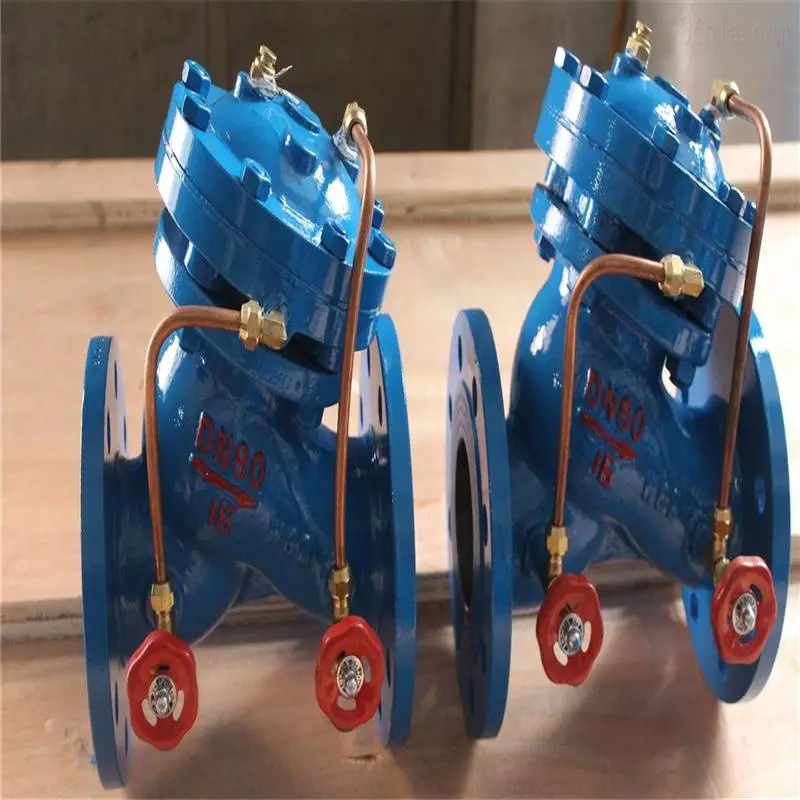

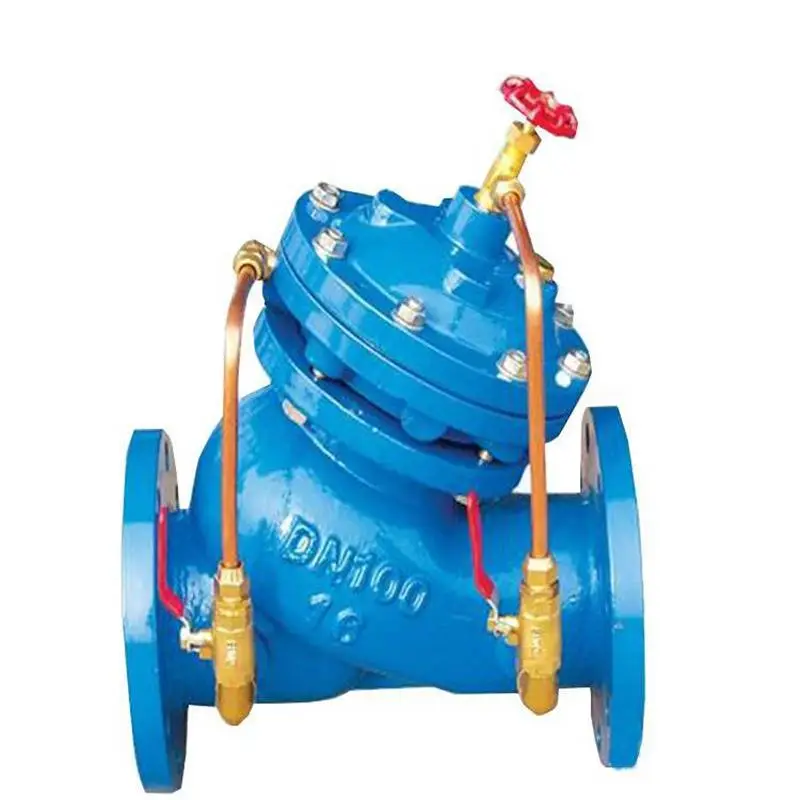

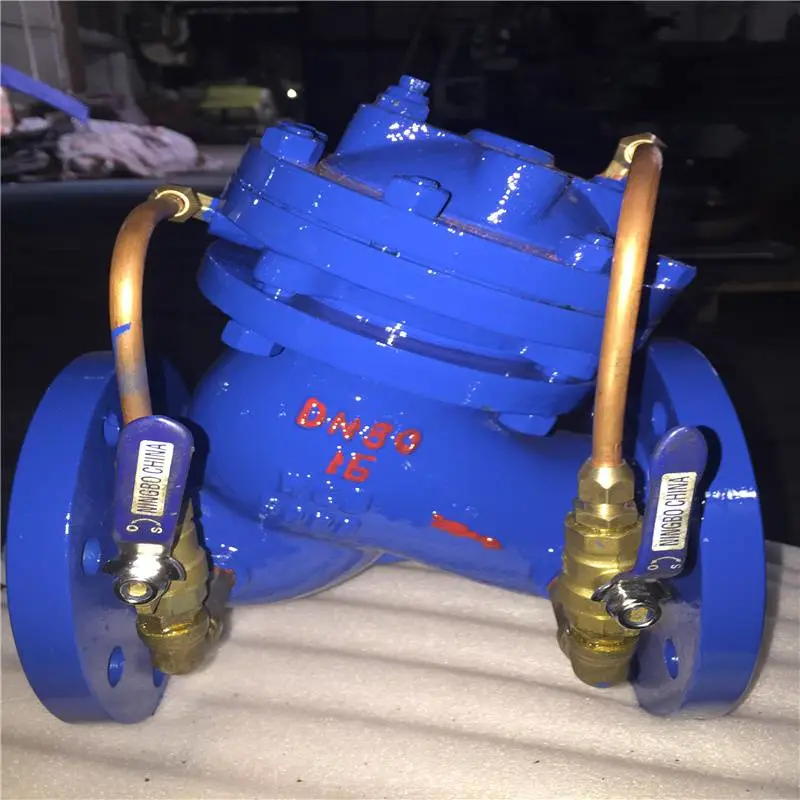

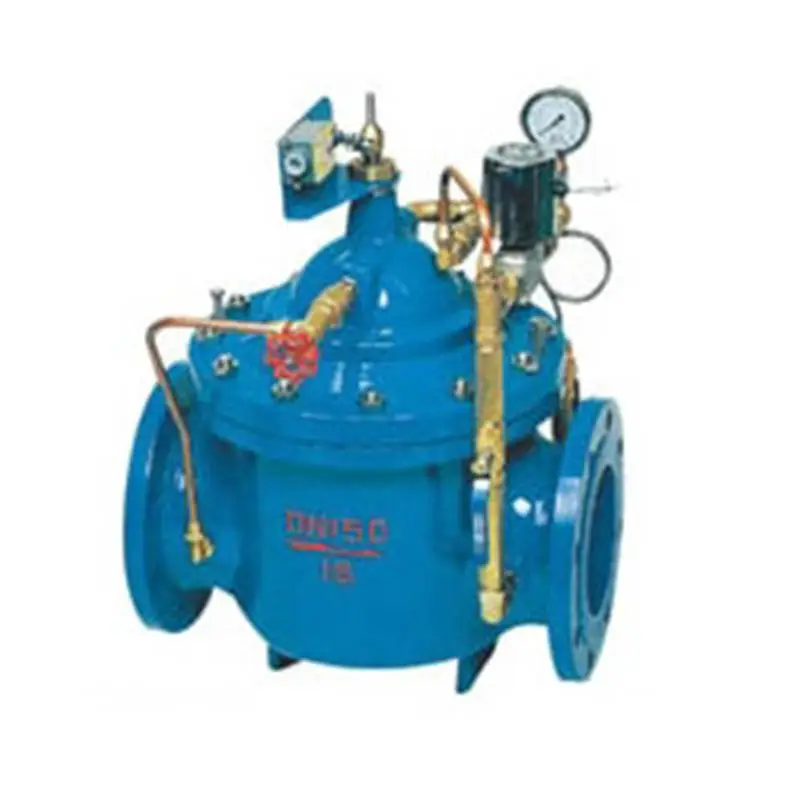

多功能水泵控制阀

多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。

基本功能

闸阀的功能

闸阀平时是处于关闭状态，水泵启动时闸阀慢慢打开，水泵停机时，闸阀先慢慢关闭。水泵的闭闸启动和闭闸停车，可以***防止开泵水锤和停泵水锤，同时，减少了水泵启动时的电机负荷，水泵在零流量时的轴功率最小，一般仅为设计轴功率的30％。闸阀的另一个功能是，当闸阀关闭时，可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件，防止压水管的水回流。

逆止阀的功能

逆止阀能防止突然断电时所造成的水流的流向改变，防止倒流。逆止阀的突然关闭易产生水锤现象。在水泵的几何扬水高度较大时，严重的水锤瞬间高压会导致管道破裂，发生严重的生产事故。

水锤消除器的功能

水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。所以为了防止水锤对输水管道的破坏方法，往往在水泵的压水管上安装水锤消除器。

构造和原理

工作原理

（1）停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。

（2）水泵启动时，水压从旁通管传人下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。

 （3）在进水端压力作用下，阀板上升到开口状态，开口高度由流量决定。

 （4）停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑蒋。

 （5）当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排人阀门进口，缓闭阀板开始缓闭。

 （6）缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。

基本构造

多功能水泵控制阀的总体尺寸与普通逆止阀相当，由主阀和外装附件组成。其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。阀杆穿过大阀板的中心孔，因之大阀板可以在一定的范围内沿阀杆滑动。平时，大阀板在自重压紧在阀座上，使阀门处于关闭状态。多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只***的逆止阀。

 　　膜片的上腔与阀门的出水侧的连接管上只设过滤器和一只控制阀。主阀内大阀板和缓闭阀板的运动和所处的位置决定了阀门工作状态的变化和启闭。阀门的外装附件和管路随时把阀门前后的压力变化传递到阀门内由膜片分成的上腔和下腔，控制大阀板和缓闭阀板的运动，并可以通过调整附件改变大阀板与缓闭阀板的运行速度，使阀门的开启与缓闭时间处于规定的范围内。

工作压力

该型多功能控制水泵阀的工作压力分1．0MPa、1．6MPa、2．5MPa、4.0MPa、6.4MPa、10.0MPa六种，动作压力大于或等于0.03MPa，介质温度在0－－80℃，缓闭时间可在3-120s内调节，管道流速2m／s时的压力损失小于0．01MPa,水锤峰值小于1．5倍的工作压力，公称口径DN50-DNl400 。多功能水泵控制阀的压力——温度等级由壳体、内件及控制管系统材料的压力——温度等级确定。多功能水泵控制阀在某一温度下的允许工作压力取壳体、内件及控制管系统材料在该温度下允许工作压力值中的小值。

　　　1.1　铁制壳体的压力——温度等级应符合GB/T17241.7的规定。

　　　1.2　钢制壳体的压力——温度等级应符合GB/T9124的规定。

　　　1.3　对于GB/T17241.7、GB/T9124未规定压力——温度等级的材料，可按有关标准或设计的规定。
