可配套的机柜

N63E-22

暂无配套机柜

N63E-22

N66E-22

N63E-22

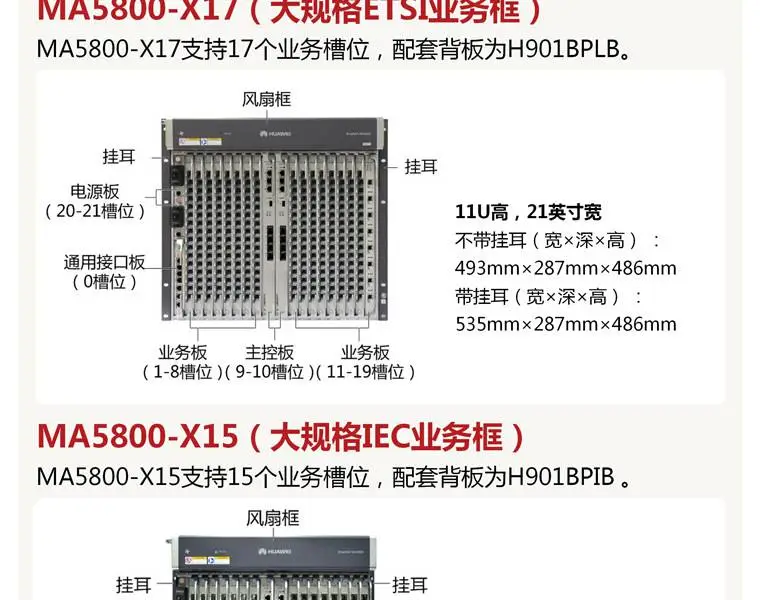

单板配置

主控板槽位：9、10

业务板/上行板槽位：1～8、11～19

通用接口板槽位: 0

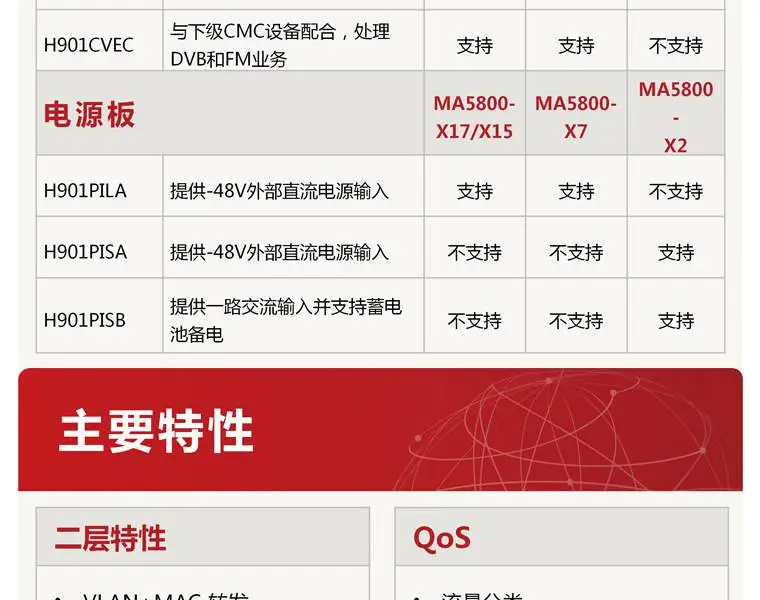

电源接口板槽位：20、21

主控板槽位：8、9

业务板/上行板槽位：1～7、10～17

通用接口板槽位: 0

电源接口板槽位：18、19

主控板槽位：8、9

业务板/上行板槽位：1～7

通用接口板槽位: 0

电源接口板槽位：10、11

主控板槽位：3、4

业务板/上行板槽位：1～2

通用接口板:不支持

电源接口板槽位：0

宽×深×高（mm）

11U高，21英寸宽

不带挂耳：493×287×486

带挂耳：535×287×486

11U高，19英寸宽

不带挂耳：442×287×486

带挂耳：482.6×287×486

6U高，19英寸宽

不带挂耳：442×268.7×263.9

带IEC挂耳：482.6×268.7×263.9

带ETSI挂耳：535×268.7×263.9

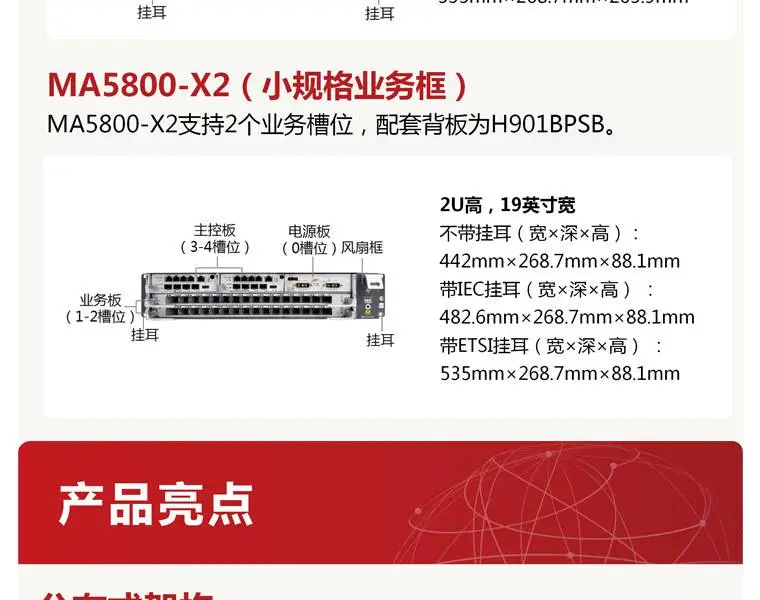

2U高，19英寸宽

不带挂耳：442×268.7×88.1

带IEC挂耳：482.6×268.7×88.1

带ETSI挂耳：535×268.7×88.1

重量（带挂耳）

45kg

35kg

26kg

9.4kg

输入电流

60A

60A

40A

直流供电：20A

交流供电：10A

供电方式

直流供电

直流供电（双路备份）

交流供电+蓄电池备电

工作电压范围

-38.4V～-72V DC

直流供电：-38.4V～-72V

交流供电：100V～240V

额定电压

-48V/-60V

直流供电：-48V/-60V

交流供电：110V/220V

工作环境温度

-40℃～+65℃（正常工作）

-25℃～+65℃（正常启动）

说明：

65℃指业务框进风口的温度。

工作环境湿度

5%RH～95%RH

气压环境

70kPa～106kPa

海拔高度

4000m以下空气密度会随海拔变化，从而影响设备散热能力，所以工作环境温度会随海拔变化。

背板总线交换容量

10.5 Tbit/s

9.36 Tbit/s

4.68 Tbit/s

1.6 Tbit/s

主控板交换容量

H901MPLA/H901MPLB/H901MPLC：7 Tbit/s

H901MPSC：480 Gbit/s

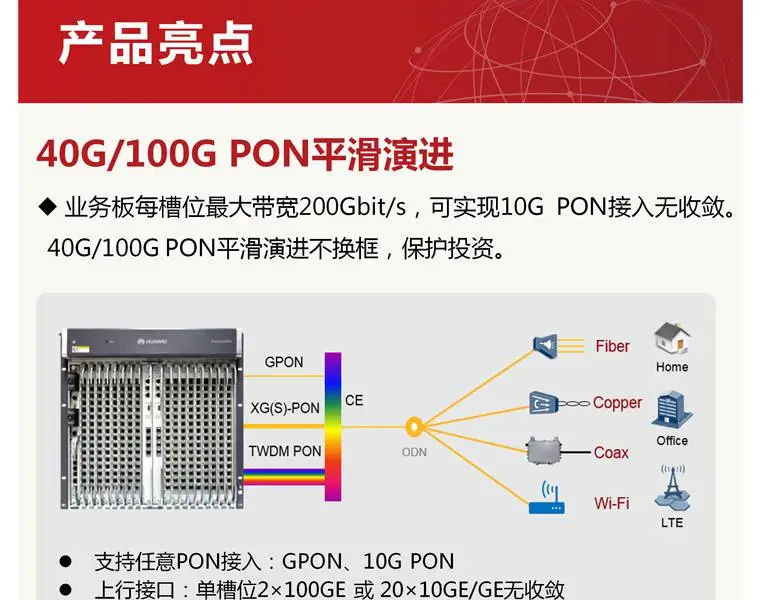

业务板每槽位带宽(负荷分担模式)

H901MPLA/H901MPLC：100 Gbit/s

H901MPLB：200 Gbit/s

H901MPSC：80 Gbit/s

4K视频用户并发数

16000

8000

2000

MAC地址数

262143

ARP/路由表项

65536

交换转发时延

具有较低的转发时延。100Mbit/s以太网端口发送64Byte以太网数据包，时延不超过20μs。

满负荷误码率

端口满负荷传输时，比特差错率（误码率）<10 e-7。

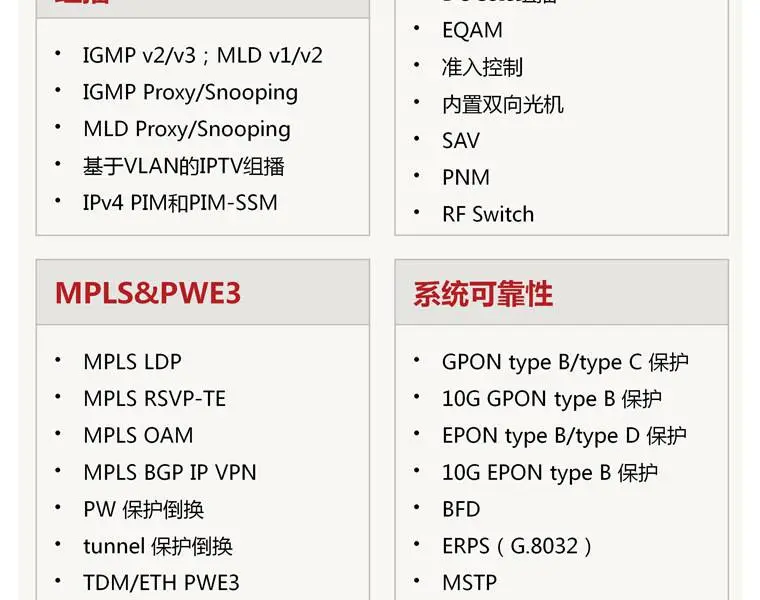

系统可靠性指标

典型配置系统可用度：>99.9***

系统平均故障间隔时间MTBF（年）：≈45

说明：

因为组网环境的差异及设备使用的单板不同，MA5800的MTBF时间参考值为45年，现场可更换单元(FRU)的平均修复时间参考值为2小时。此处仅为参考值，如果需要更详细的信息请联系华为技术有限公司相关人员提供。

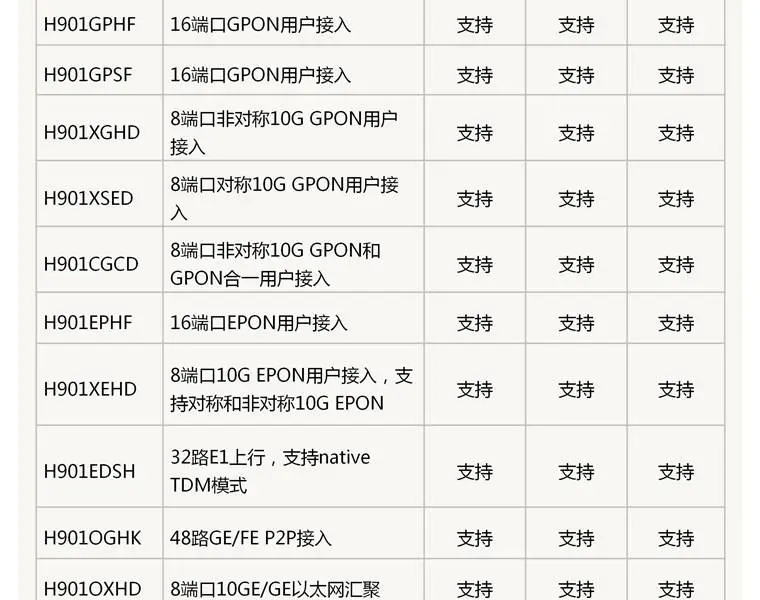

GPON端口数

272

240

112

32

10G GPON端口数

136

120

56

16

EPON端口数

272

240

112

32

10G EPON端口数

136

120

56

16

GE/FE端口数

816

720

336

96

10GE端口数

136

120

56

16

E1端口数

544

480

224

64
