蒸汽发生器

蒸汽发生器也叫蒸汽热源机（俗称锅炉）是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所，锅炉包括锅和炉两大部分。

2014年9月20日，科技重大专项高温气冷堆核电站的核心设备蒸汽发生器，完成首套螺旋盘管组件的安装，标志着我国高温气冷堆蒸汽发生器主要制造工艺瓶颈获得突破。

中文名

蒸汽发生器

别名

蒸汽热源机

俗称

锅炉

概念

利用燃料或其他能源加热水的设备

使用场所

制衣厂，干洗店，饭店，馍店，食堂，餐厅，厂矿，豆制品厂等

简介

蒸汽发生器是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。《特种设备安全监察条例》中对锅炉的范畴规定，锅炉内胆水容量＞30L属于压力容器，特种设备。模块蒸汽发生器直流管路内部结构不需要储水，小型内胆式锅炉（蒸汽发生器）水容量大多数<30l，所以不归技术监督部门监管，节省了安装、使用费用。

方法分类

蒸汽锅炉有时又叫蒸汽发生器，是蒸汽动力装置的重要组成部分。电站锅炉、汽轮机和发电机是火力发电站的主机，因此电站锅炉是生产电能的重要设备。工业锅炉是在各种工业企业中提供生产和供暖所需的蒸汽的***的设备。工业锅炉数量甚多，需要消耗大量燃料。利用生产过程中高温废气作为热源的余热锅炉对节能有重要作用。船用锅炉装在各种船舶上，所产生的蒸汽用于驱动蒸汽动力机械。机车锅炉作为蒸汽机车的主要设备尚有一定的应用。锅炉承受高温高压，安全问题十分重要。即使是小型锅炉，一旦发生爆炸，后果也十分严重。因此，对锅炉的材料***、设计计算、制造和检验等都制订有严格的法规。

锅炉可按照不同的方法进行分类。锅炉按用途可分为工业锅炉、电站锅炉、船用锅炉和机车锅炉等；按锅炉出口压力可分为低压、中压、高压、***压、亚临界压力、超临界压力等锅炉；按照结构原理划分可分为模块锅炉（模块蒸汽发生器）、内胆式锅炉。

中国电站锅炉的现行系列为：中压3.9兆帕；高压10兆帕；***压14兆帕；亚临界压力17兆帕。中国工业锅炉的现行系列为：0.5兆帕、0.8兆帕、1.3兆帕、2.5兆帕。锅炉按水和烟气的流动路径可分为火筒锅炉、火管锅炉和水管锅炉，其中火筒锅炉和火管锅炉又合称为锅壳锅炉；按循环方式可分为自然循环锅炉、辅助循环锅炉（即强制循环锅炉）、直流锅炉和复合循环锅炉。复合循环锅炉是由辅助循环锅炉和直流锅炉复合而成，其中包括低循环倍率锅炉（见电站锅炉）。按燃烧方式锅炉分为室燃炉、层燃炉和沸腾炉等。

锅炉-工作过程（120吨/时自然循环燃煤电站锅炉的简图和燃烧系统示意图）。首先由磨煤机将煤磨制成粉。煤粉由空气携带通过装在炉墙上的燃烧器送入炉膛中燃烧。在火焰中心处的气体温度达到1500～1600℃。锅炉的蒸发受热面装在炉膛的内壁上，组成水冷壁，吸收炉膛中高温火焰和烟气的辐射热量，使炉膛出口处烟气温度降低到1000～1150℃。后墙水冷壁的上部分（在水平烟道进口）组成排列较稀的数列凝渣管，以防止结渣。为防止锅炉受热面上积灰或结渣，还使用吹灰器。

过热器位于水平烟道中，它的作用是把从锅筒出来的饱和蒸汽加热成具有一定温度的过热蒸汽，目的是提高电站的经济性。烟气通过过热器后温度降低到 500～600℃，然后进入尾部烟道。尾部烟道中受热面之一为省煤器。它由很多平行的蛇形管所组成，其作用是使给水在进入锅筒之前预先加热，并降低排烟温度。另一尾部受热面是空气预热器。它的作用是使空气在进入炉膛以前加热到一定温度，以改善燃烧和进一步降低排烟温度，提高锅炉效率。

分类

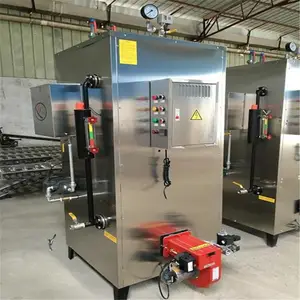

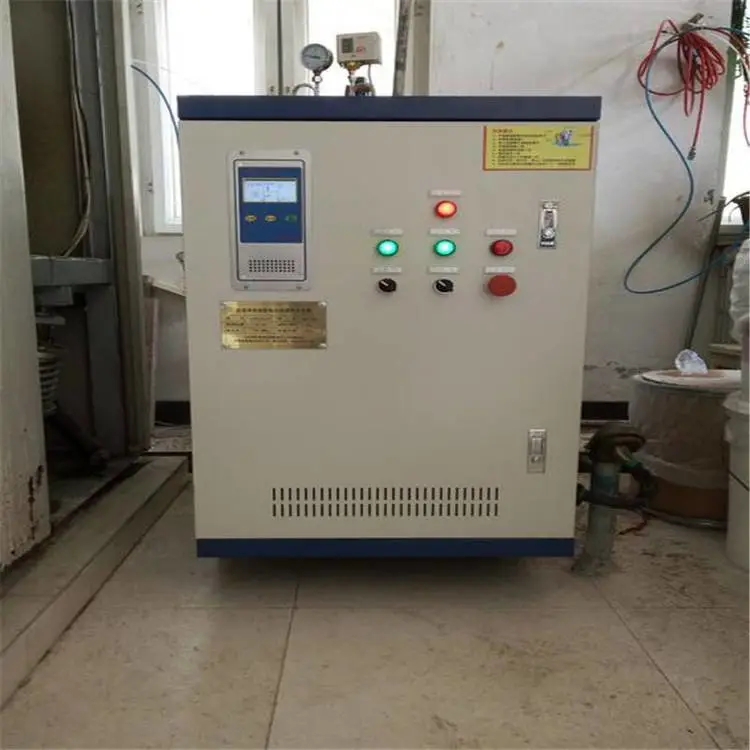

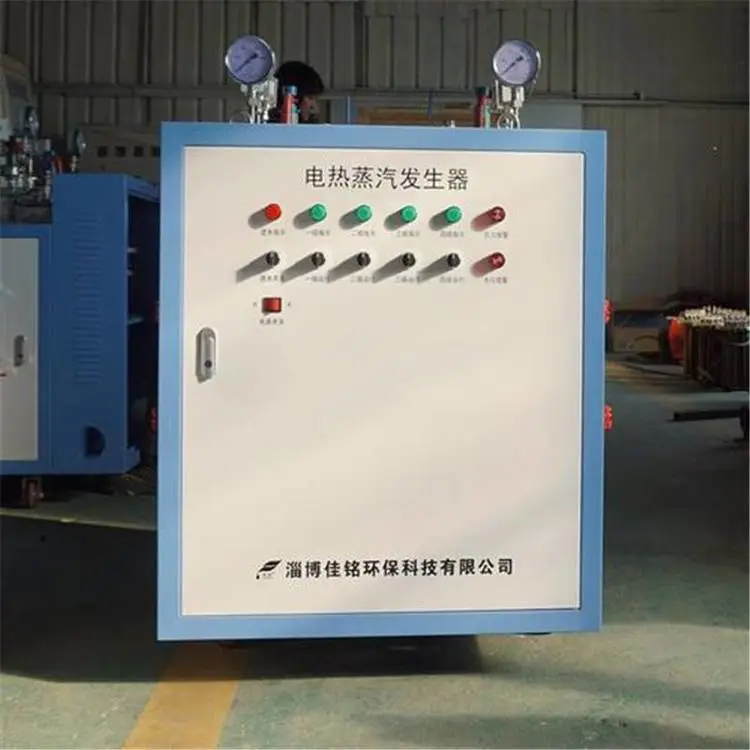

蒸汽发生器主要是按照燃料分类的，可分为电磁蒸汽发生器、电蒸汽发生器、燃油蒸汽发生器、燃气蒸汽发生器等。

适用范围

蒸汽发生器主要适用于制衣厂，干洗店，饭店，馍店，食堂，餐厅，厂矿，豆制品厂等场所。

工作过程

。在水汽系统方面，给水在加热器中加热到一定温度，经给水管道进入省煤器，进一步加热以后送入锅筒，与锅水混合后沿下降管下行至水冷壁进口集箱。水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。分离出来的饱和蒸汽由锅筒上部流往过热器，继续吸热成为450℃的过热蒸汽，然后送往汽轮机。在燃烧和烟风系统方面，送风机将空气送入空气预热器加热到一定温度。在磨煤机中被磨成一定细度的煤粉，由来自空气预热器的一部分热空气携带经燃烧器喷入炉膛。燃烧器喷出的煤粉与空气混合物在炉膛中与其余的热空气混合燃烧，放出大量热量。燃烧后的热烟气顺序流经炉膛、凝渣管束、过热器、省煤器和空气预热器后，再经过除尘装置，除去其中的飞灰，***后由引风机送往烟囱排向大气。

参数指标

锅炉参数是表示锅炉性能的主要指标，包括锅炉容量、蒸汽压力、蒸汽温度、给水温度等。

锅炉容量可用额定蒸发量或连续蒸发量来表示。额定蒸发量是在规定的出口压力、温度和效率下，单位时间内连续生产的蒸汽量。连续蒸发量是在规定的出口压力、温度下，单位时间内能连续生产的蒸汽量。蒸发量的单位习惯上以吨/时表示，电站锅炉的容量也可用与之配套的汽轮发电机的电功率（兆瓦）来表示。

蒸汽参数包括锅炉的蒸汽压力和温度，通常是指过热器、再热器出口处的过热蒸汽压力和温度，如没有过热器和再热器，即指锅炉出口处的饱和蒸汽压力和温度。锅炉压力单位用兆帕(MPa)表示，也有用工程大气压(at)表示的，1兆帕等于10.2工程大气压。

给水温度指省煤器的进水温度，无省煤器时即指锅筒进水温度。

注意事项

锅炉是具有高温、高压的热能设备，是特种设备之一，在机关、事业企业及各行各业***使用，是危险而又***设备。一旦发生事故，涉及公共安全，将会给和人民生命财产造成巨大损失。为了公共安全、人民生命和财产安全，依据***《特种设备安全监察条例》，使用锅炉应注意以下全事项：

1、锅炉出厂时应当附有“安全技术规范要求的设计文件、产品质量合格证明、安全及使用维修说明、监督检验证明（安全性能监督检验证书）”。

2、锅炉的安装、维修、改造。从事锅炉的安装、维修、改造的单位应当取得省级质量技术监督局颁发的特种设备安装维修资格证书，方可从事锅炉的安装、维修、改造。施工单位在施工前将拟进行安装、维修、改造情况书面告知直辖市或者辖区的特种设备安全监督管理部门，并将开工告知送当地县级质量技术监督局备案，告知后即可施工。

3、锅炉安装、维修、改造的验收。施工完毕后施工单位要向州质量技术监督局特种设备检验所申报锅炉的水压试验和安装监检。合格后由州质量技术监督局、州特种设备检验所、县质量技术监督局参与整体验收。

4、锅炉的注册登记。锅炉验收后，使用单位必须按照《特种设备注册登记与使用管理规则》的规定，填写《锅炉（普查）注册登记表》，到州质量技术监督局注册，并申领《特种设备安全使用登记证》。

5、锅炉的运行。锅炉运行必须由经培训合格，取得《特种设备作业人员证》的持证人员操作，使用中必须严格遵守操作规程和八项制度、六项记录。

6、锅炉的检验。锅炉每年进行一次定期检验，未经安全定期检验的锅炉不得使用。锅炉的安全附件安全阀每年定期检验一次，压力表每半年检定一次，未经定期检验的安全附件不得使用。

7、严禁将常压锅炉安装为承压锅炉使用。严禁使用水位计、安全阀、压力表三大安全附件不全的锅炉
