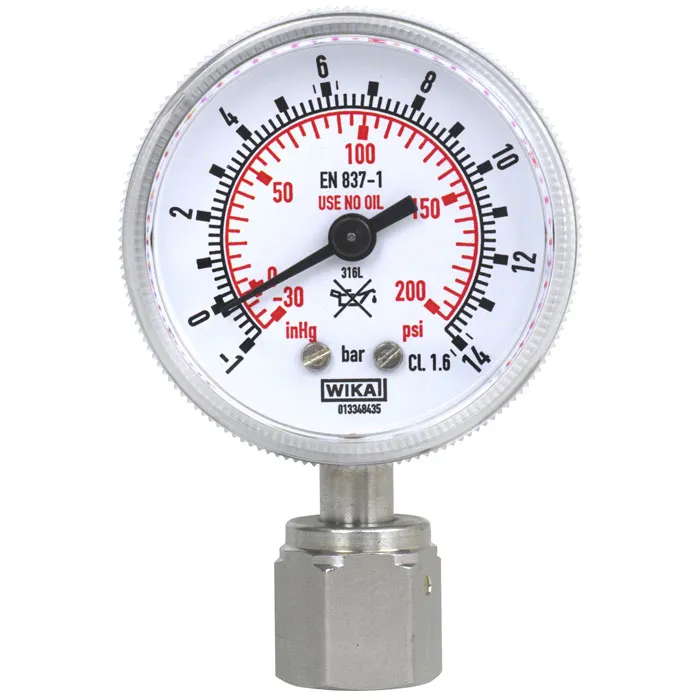

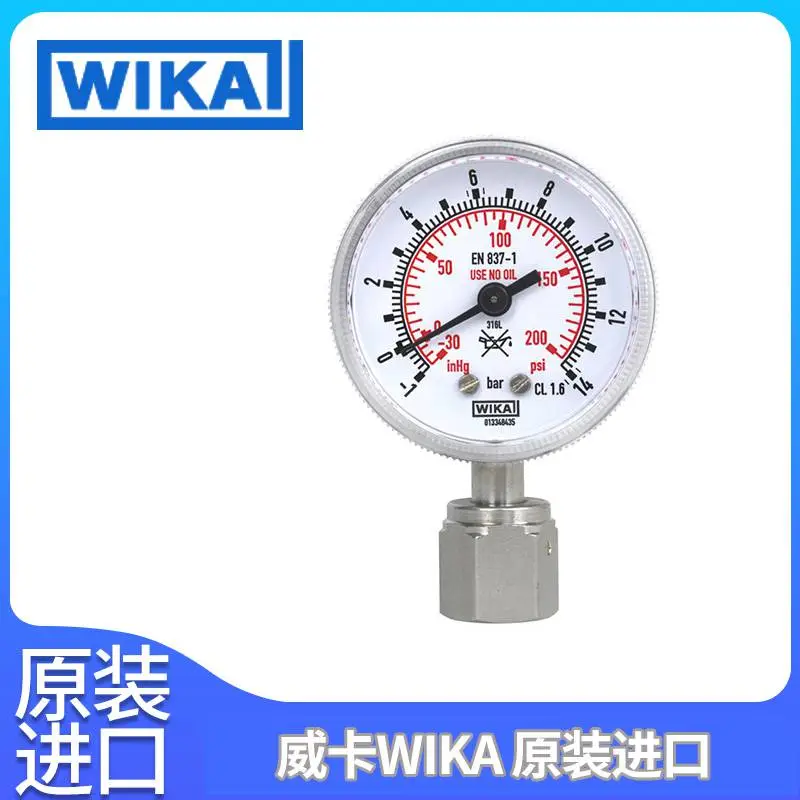

波登管压力表230.15德国WIKA威卡

应用

• 适用于气体和液体介质、具有高纯度要求的侵蚀性介质以及侵蚀性环境

• 适合所有超高纯 (UHP) 应用

• 半导体和平板显示屏产业

• 气体输配系统，医用气体

• 连接应用

功能特性

• 兼容VCR^?的表面密封接头

• 氦泄漏试验

• 电抛光外壳

• 表面粗糙度Ra≤0.25μm的过程连接件

描述

标准尺寸
1 ?"和2"

准确度等级
NS 1 ?"：Grade B，符合ASME B40.1标准
NS 2"：Grade A，符合ASME B40.1标准

量程范围
0 ... 0.1至0 ... 40 MPa（0 ... 15至0 ... 6,000 psi）
或所有其他同等负压量程或正压和负压量程

压力限值
静压：3/4 x 满量程值
动压：2/3 x 满量程值
瞬时过压：满量程值

允许温度
环境温度：-40 … +60℃
介质温度：为+100℃

温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，变化为量程的±0.4 %/10 K

防护等级
IP 54，符合EN 60529 / lEC 529标准

波登管压力表230.15德国WIKA威卡

12974944 233.52.100+821.2.2.2LT(-40...+60degC)

13305787 233.52.100 -0,1/+0,9 MPA M20X1,5 DZ6X5 821.2

14042202 233.52.100 -0,1/+0,9 MPA M20X1,5 OHNE DZ 821.2.2.2

14028392 233.52.100+821.2.2.2 LT(-40...+60degC)

8848785 232.50.100 2.5 MPa M20 x 1.5 lower mount

82109834 F73.100, nominal size 100, with capillary/4, 0...200°C, 450x

63215357 Compact Differential Cryo Gauge Model 712.15

82102694 A-10; -0.1...+0.06 MPa gauge; M20 x 1.5; 4 ... 20 mA, 2-wire

L11000518 型号Product Type：MG-A/U-VK5-TS-L650/M500/18

9592096 232.50.063 16 bar G1/4B lower mount

13188667 213.53.063 400 bar G1/4B back mount

82110791 213.53.063 60 bar G1/4B back mount

45051178 232.50.100 2.5 MPa 1/4 NPT lower mount

63523264 232.50.100 2.5 MPa 1/4 NPT lower back mount

82113100 213.53.063 25 MPa G1/4B back mount

82093688 213.53.063 1.6 MPa M10 x 1.0 back mount

82093688 213.53.063 1.6 MPa M10 x 1.0 back mount

9129044 233.50.100 40 MPa M20 x 1.5 lower mount

9682510 233.50.100 1.6 MPa M20 x 1.5 lower mount
