拖链电缆

拖链电缆是一种可以跟随拖链进行来回移动而不易磨损的高柔性***电缆便叫拖链电缆，通常也可称之拖曳电缆，坦克链电缆。

中文名

拖链电缆

外文名

Drag chain of cable

场合

在设备单元需要来回移动的场合

目的

防止电缆纠缠磨损、拉脱挂和散乱

又称

拖曳电缆，坦克链电缆

实质

把电缆放入电缆拖链中

应用领域

工业电子，仓储冶金，消防起重

简介

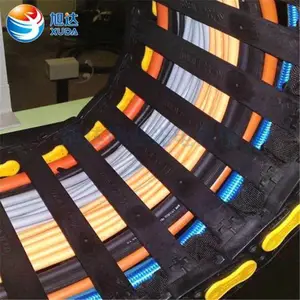

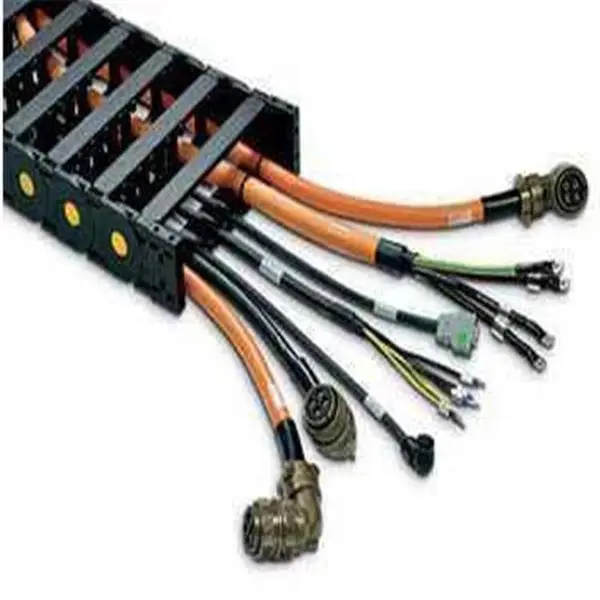

在设备单元需要来回移动的场合，为了防止电缆纠缠、磨损、拉脱、挂和散乱，常把电缆放入电缆拖链中，对电缆形成保护,并且电缆还能随拖链实现来回移动。

组成

1.抗拉中心

在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能***保护绞线结构，防止绞线游离到电缆的中心区域。

2.导体结构

电缆应该选择***柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。一系列长期的实验提供了单根导线的直径，长度和节向的屏蔽组合，它有的抗拉能力。

3.芯线绝缘

电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。

4.绞线

绞线结构必须以的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。

5.内护套

甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。这一方法能***绞线结构不会散乱。

6.屏蔽

用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

7.外护套

由不同的改良材料制成的外护套具有不同的功能，有抗UV功能的，有抗低温功能的，有耐油的以及***优化的。但所有的这些外护套都有一个共同点，高***性，并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的[2]。

型号

TRVV：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套拖链电缆。

TRVVP：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套、软护套镀锡铜丝网编织屏蔽拖链电缆.

TRVVSP：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套对绞总屏蔽拖链电缆。

RVVYP：铜芯丁晴混合特殊绝缘、丁晴混合特殊护套耐油总屏蔽拖链电缆。

导体：多股超细精绞无氧铜丝，直径0.1±0.004毫米。如有特殊需求可根据客户技术指标，另行选择其他型号铜丝。

绝缘：特殊混合丁晴聚氯乙烯材料绝缘。

颜色：依据客户***。

屏蔽：镀锡铜丝网编织密度85%以上

护套：混合丁晴聚氯乙烯***耐弯曲、耐油、***、防水护套。

拖链电缆种类繁多，芯数从单芯到60芯不等，单芯面积更是涵盖类了0.08-60的所有型号[3]。

应用

拖链电缆主要应用于：工业电子系统，自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。

拖链电缆一般性要求

1、拖链电缆的敷设不能扭曲，即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。

2、必须注意电缆的***小弯曲半径。(有关信息可在柔性拖链电缆选型表中寻找） 。

3、电缆必须松散的并排敷设在拖链中，尽可能分开排列，用隔片分开或穿入支架空挡的分离空洞中，在拖链中电缆间的空隙至少应为电缆直径的10% 。

4、拖链中的电缆不得相互接触或困在一起。

5、电缆的两点都必须固定，或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

6、请确保电缆在弯曲半径内完全移动，即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后，检查一下电缆的位置。该检查必须在推拉移动后进行。

7、如果拖链折断，则其电缆也需要更换，因为过度拉伸造成的损坏无法避免[3]。

安装与注意事项

从上个世纪80年代开始，工业自动化令能量供应系统经常超负荷运作，导致电缆无法正常工作，在某些严重的情况下，电缆“起旋”和断裂导致整个生产线停产，造成了巨大经济损失。
