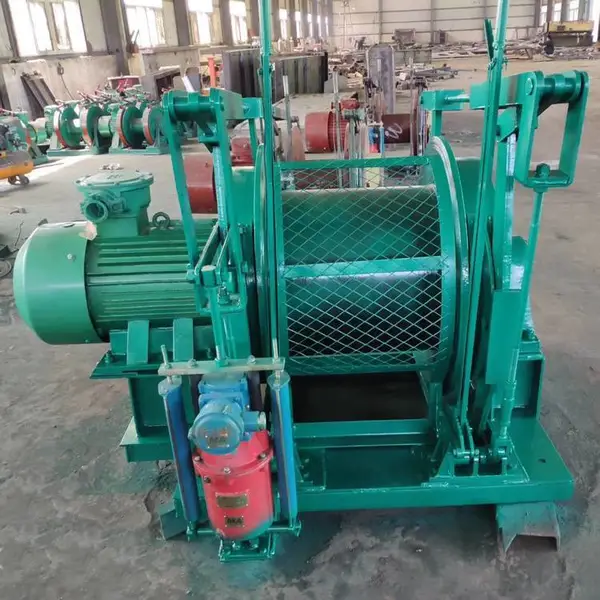

JD-4.0调度绞车 55KW调度绞车 矿用调度绞车

JD-1.6调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和搬运重物等作业。可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得做载人使用，绞车的电器部分可配置隔爆和非隔爆两种形式，绞车的电气设备均具有的防爆性能，可在有瓦斯及煤尘的矿井条件下使用。

JD-4.0调度绞车结构特征：

本绞车由以下主要部件组成：卷筒及行星齿轮传动装置、煞车装置、电动机和底座。

绞车的减速机构采用了两组内齿轮传动的和一组行星齿轮系。两组内齿轮副装在卷筒体内的电动机的轴端装有套管齿轮直接伸入卷筒内，在绞车内部各传动处均采用滚筒轴承。

JD-4.0调度绞车安装事项：

1.在安装前，首先检查绞车的安装位置情况，安装地点应平整、宽敞、便于操作好观察。

2.滚筒应与滑轮或挂钩对中，此中线力求与绞车轴线垂直，

3.绞车使用场合流动性较大时，可用木板或者槽钢做底盘，将绞车坚固其上，再用地锚固定起来，长期使用的绞车看安装与混凝土地基上。绞车安装必须稳定、可靠、绞车正常运转时底座不得有明显的振动。

JD-4.0调度绞车试车注意事项：

试车前应检查安装质量，各润滑部位按规定注油，沿线清除妨碍设备运转的任何障碍，检查电气系统的接点和线路是否正确可靠，个保护设备是否全部就位，并通知沿线无关人员撤离现场，待检查一切顺利后，发出准确试车讯号，等各点管理人员回复准备就绪后开始试车。先点动“启动”按钮，观察卷筒运输方向是否正确，然后进行空转，并由沿线工作人员检查各部运转情况，然后停机，处理试运转中的有关问题，解决后即可正常运行。

JD-4.0调度绞车技术参数：

产品型号JD-4

钢丝绳静张力/kn：40

钢丝绳平均绳速/m/s：1.22

钢丝绳直径/mm：22

容绳量/m：650

卷筒尺寸/mm：580×600

功率kw：55

外形尺寸(长×宽×高)mm：2580×1965×142

绞车重量(包括电机)kg：3650
