矿用气动绞车

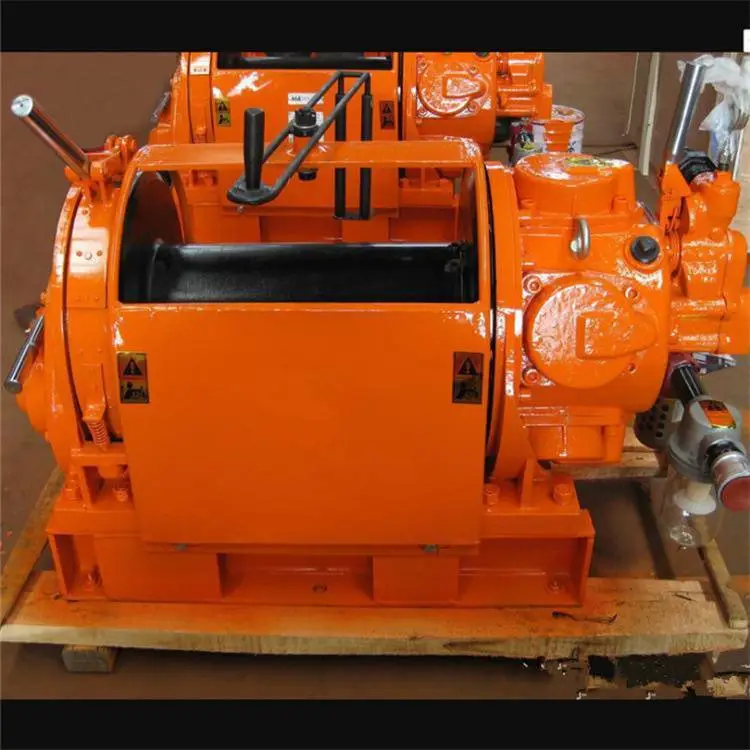

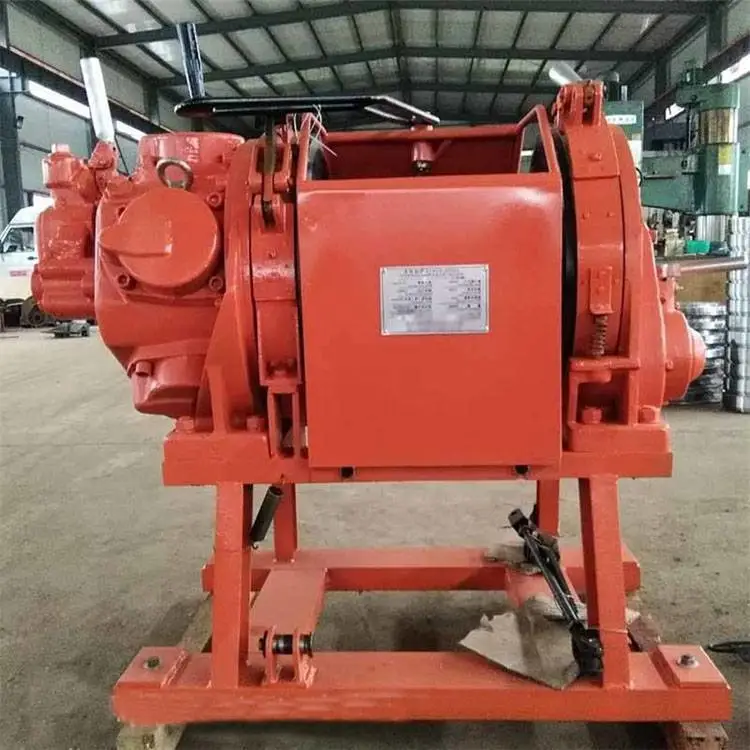

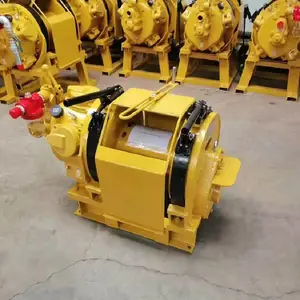

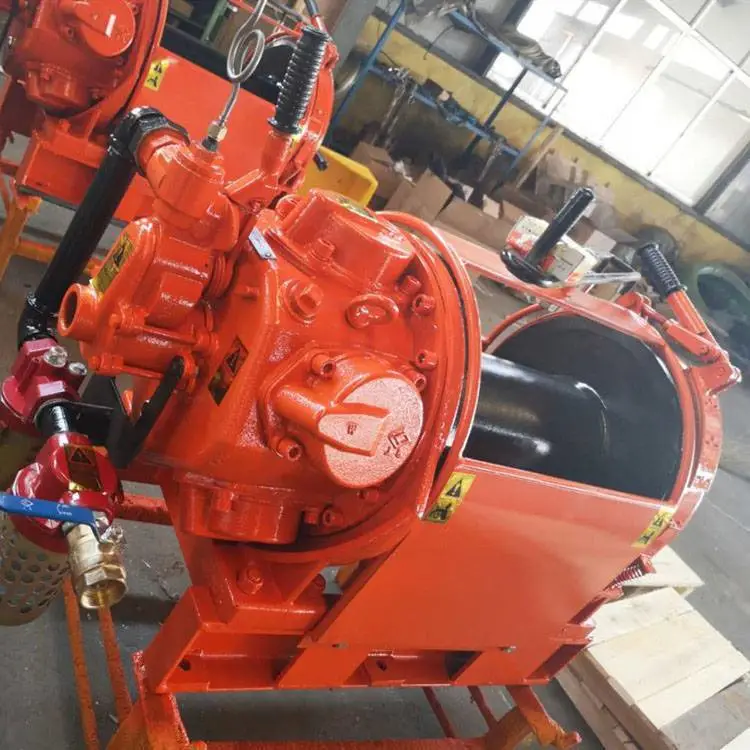

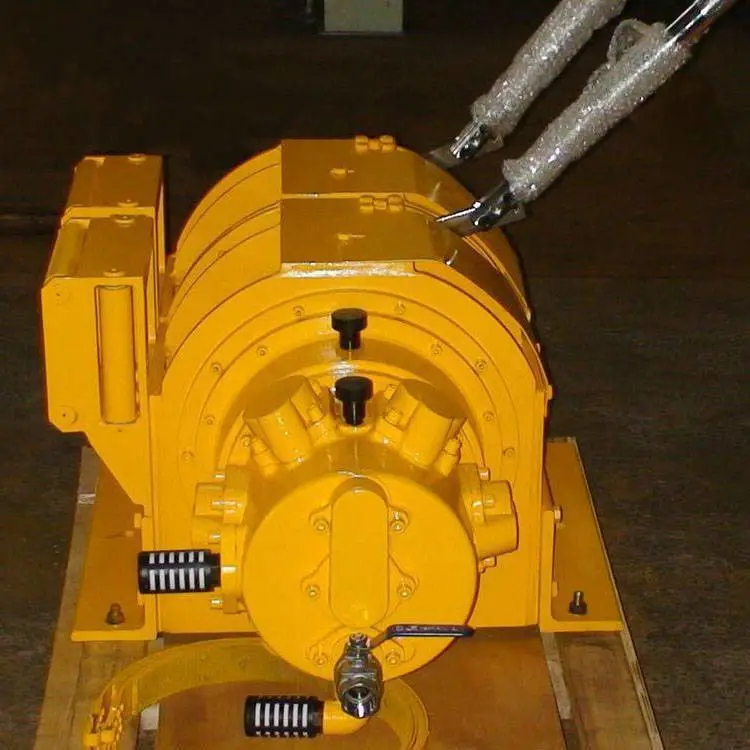

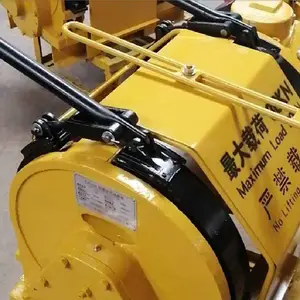

气动绞车概述

中安智能智能装备有限公司生产的气动绞车是以叶片式气动马达为动力，通过行星齿轮减速机传递动力至滚筒起吊重物。气动绞车马达和减速机分别连接滚筒的两侧，使绞车体积小、重量轻、结构紧凑、操作简单、维修方便、在一定范围内可实现无级调速，绞车的zhi动是通过马达zhi动实现的，刹车稳定。在没有压缩空气的情况下可进行手动操作。

气动绞车注意事项

1、先气动电动机，然后传动齿轮开始运转。启动前，应先刹住卷筒上的刹车带，松开大齿轮上的刹把，这样卷筒就不转动，仅大内齿轮回转。

2、如果要开动卷筒，须先完全松开卷筒上的刹车带，再刹紧大内齿轮上的刹车带。这时卷筒回转并缠绕钢丝绳进行工作。

3、在气动绞车工作进程中，如果要使气动绞车暂停运转，可以松开大内齿轮的刹车带，再刹紧卷筒上的刹车带。

4、在开动电动车时，两个刹车不可同时刹车，否则容易造成电动机的负荷。

5、气动绞车的卷筒刹车带和轴承等温度都不能超过70℃，如果温度剧烈上升，必须立即停车检查。

6、为了防止灰尘侵入及润滑油外溢，气动绞车的密封装置须完整无损。

7、为了确保操作安全，在开车前先检查绞车的绳头是否牢kao，还有传动内部结构是否有破损或是咬住现象，以及内件有无mo损等情况。确认无误后方可开车。

气动绞车参数

1吨3吨5吨0.5吨

容绳量（m）120 150 150 120

钢绳直径（mm）10 16 16 8

尺寸 722*342*530 1120*900*989 1120*900*989 875*342*440

总重量(Kg) 128 418 488 117

额定速度（m/mim）35-48 20 12 48

活 塞 行 程 50 76 76 --

轮缘直径（mm）290 465 465 290

压缩空气压力(MPa) 0.6-0.7 0.6-0.7 0.6-0.7 0.6-0.7

气马达额定功率（kW）4 15 17 4

气缸数（个） 6 5 5 6

额定牵引力（kN）10 30 50 5

气缸直径（mm）65 -- -- 65

耗气量(m3/min) 5 -- -- 130

滚筒直径（mm）175 222 222 175

宽度（mm）198 335 335 198

气动绞车型号是JQH系列的。J：绞车 Q：气动j
