西门子模块EM223CN 223-1PM22-0XA8价额维修调试

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

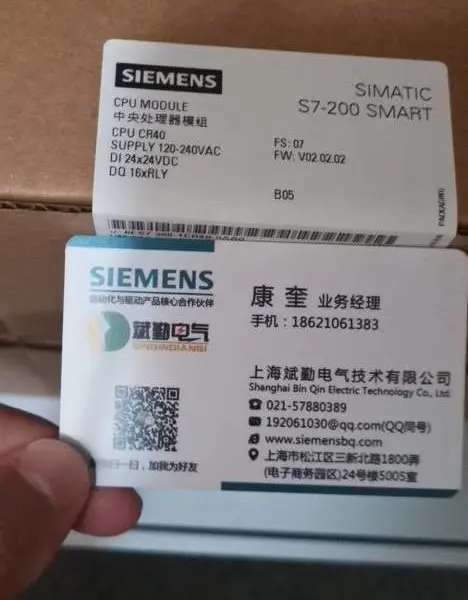

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.

为用户提供***的自动化产品及服务！

相关西门子产品技术：

SIMATIC S7-200 CN，数字量 I/O EM 223，仅用于 S7-22X CPU， 32 DE 24V DC，灌电流/拉电流， 32 DA 继电器，2A/通道 此 S7-200 CN 产品 只具有 CE 认证.

模拟量比例换算

因为A/D（模/数）、D/A（数/模）转换之间的对应关系，S7-200 CPU内部用数值表示外部的模拟量信号，两者之间有一定的数学关系。这个关系就是模拟量/数值量的换算关系。

例如，使用一个0 - 20mA的模拟量信号输入，在S7-200 CPU内部，0 - 20mA对应于数值范围0 - 32000；对于4 - 20mA的信号，对应的内部数值为6400 - 32000。

如果有两个传感器，量程都是0 - 16MPa，但是一个是0 - 20mA输出，另一个是4 - 20mA输出。它们在相同的压力下，变送的模拟量电流大小不同，在S7-200内部的数值表示也不同。显然两者之间存在比例换算关系。模拟量输出的情况也大致相同。

上面谈到的是0 - 20mA与4 - 20mA之间换算关系，但模拟量转换的目的显然不是在S7-200 CPU中得到一个0 - 32000之类的数值；对于编程和操作人员来说，得到具体的物理量数值（如压力值、流量值），或者对应物理量占量程的***比数值要更方便，这是换算的***终目标。

如果使用编程软件Micro/WIN32中的PID Wizard（PID向导）生成PID功能子程序，就不必进行0 - 20mA与4 - 20mA信号之间的换算，只需进行简单的设置。

通用比例换算公式

模拟量的输入/输出都可以用下列的通用换算公式换算：

Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl

其中：

Ov:

换算结果

Iv:

换算对象

Osh:

换算结果的高限

Osl:

换算结果的低限

Ish:

换算对象的高限

Isl:

换算对象的低限

它们之间的关系可以图示如下：

图1. 模拟量比例换算关系

实用指令库

在STEP 7-Micro/WIN Programming Tips（Micro/WIN编程技巧中）的Tip38就是关于实现上述转换的例程。

为便于用户使用，现已将其导出成为“自定义指令库”，用户可以添加到自己的Micro/WIN编程软件中应用。

模拟量比例换算指令库和例子

注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。

在这个指令库中，子程序Scale_I_to_R可用来进行模拟量输入到S7-200内部数据的转换；子程序Scale_R_I可用于内部数据到模拟量输出的转换。

编程举例：

将4 - 20mA模拟量输入转换为内部***比值

将内部***比值转换为0.0-300.0工程量输出

将内部***比值转换为4 - 20mA模拟量输出
