塑料检查井

塑料检查井俗称塑料“窨井”，是设置在塑料排水管道交汇处、转弯处、管径或坡度改变处、跌水的地方或直线管段上每隔一定距离处，便于定期检查、清洁、疏通管道的排水附属构筑物。

中文名

塑料检查井

外文名

Plastic inspection well

所属行业

市政工程

应用

建筑小区，厂房，市政道路

优点

替代砌砖检查井，施工方便，环保

00001.

解释

塑料检查井的井座部分大多采用的是一次性注塑成型，以异径接头、变角接头和橡胶密封圈等配件来达到改变管径及角度的连接。塑料检查井配套开发了井盖、井筒和相关配件，路面载荷通过井盖、井座作用于检查井周围，避免了路面载荷对检查井的破坏。井座具有上下浮动的功能，可主动适应路面的高低变化，同时井筒采用***井筒，可根据现场埋设深度截取相应长度，灵活方便。井筒、进（出）水管道与井座的连接采用橡胶密封圈柔性承插式连接或者是热收缩套连接，可适应小范围内的角度变化，施工方便快捷，密封性能好、防渗漏，有效防止对地下水的二次污染，是一种环保节能建材。

塑料检查井按用途可分雨水塑料检查井和污水塑料检查井，应用领域分为建筑小区排水用塑料检查井和市政排水用塑料检查井。

构成

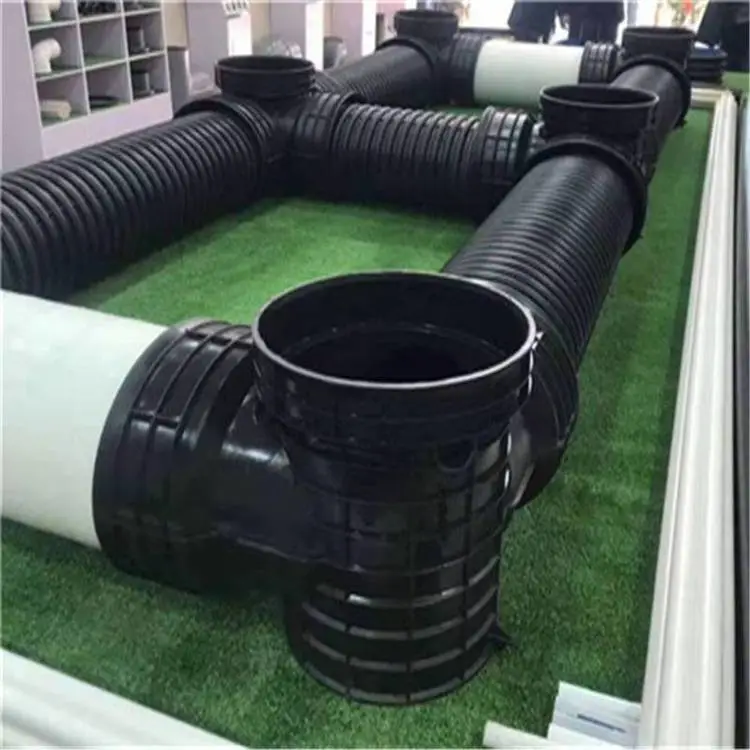

塑料检查井由井座、井筒、井盖和塑料检查井零配件组成。检查井井筒可采用埋地排水管材，如PVC-U双层轴向中空管、HDPE中空缠绕管等。

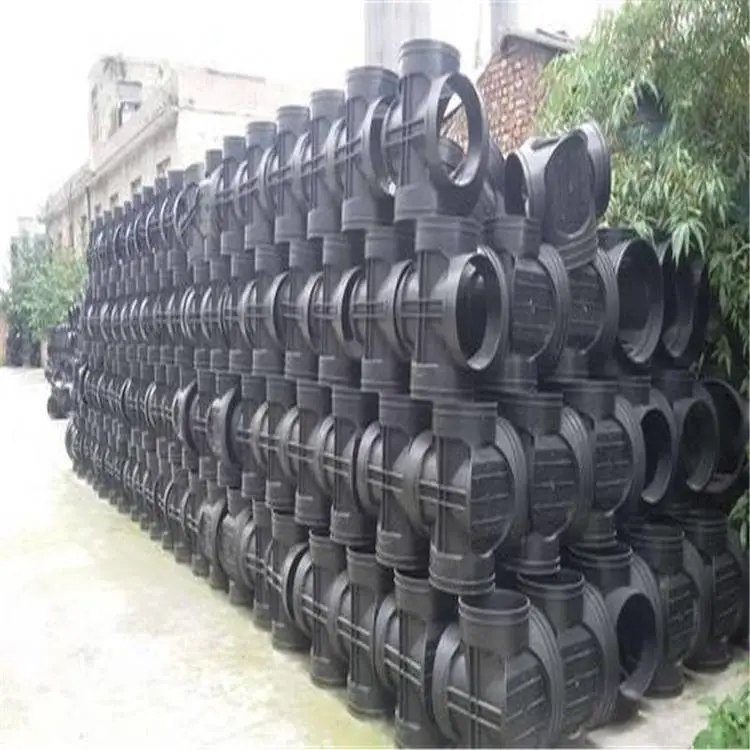

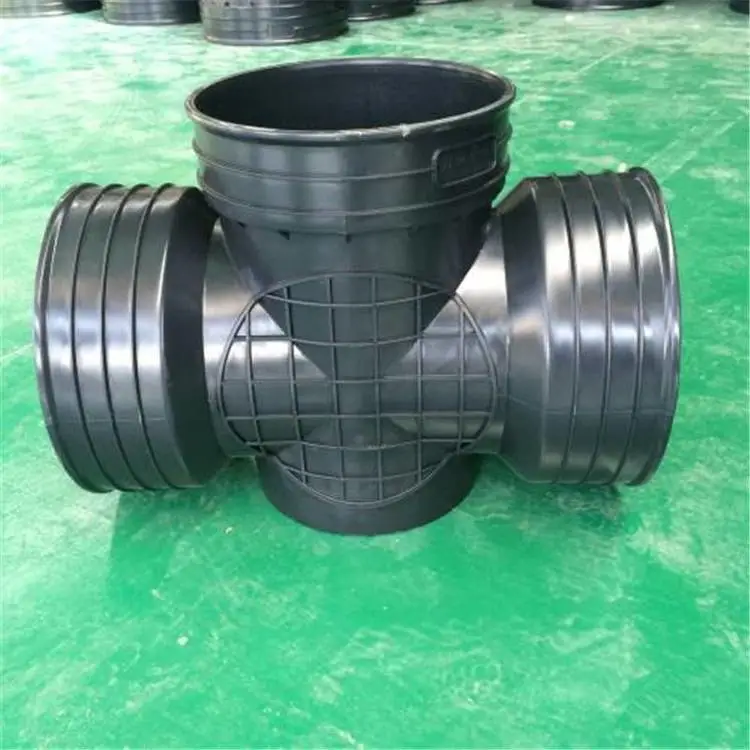

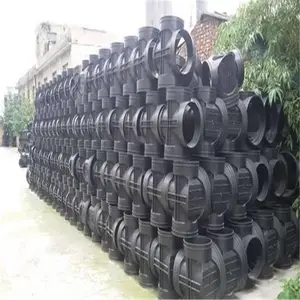

根据接管数和角度不同有起始井座、直通井座、三通井座、四通井座、90度弯头井座等。为了适应各种排水状况，塑料检查井同时配套有内外径转换接头、马鞍接头、变径接头、汇合接头、变角接头等与之配套的塑料检查井零配件。这些零配件和井座共同用来保障整个排水系统的流通性和密封性。

检查井井盖可采用铸铁检查井盖、复合材料检查井盖、钢纤混凝土检查井盖。质量符合现行《建筑小区排水用塑料检查井》CJ/T233-2006的要求。颜色为白色或灰色，井筒内外壁应光滑、平整表面不应有气泡、裂口、凹陷、色泽不均匀及分解变色线。塑料井筒井座在15KN静载载荷压力下无开裂、裂缝。

塑料检查井适用的范围

1）建筑小区（居住区、公共建筑区、厂区等）、城乡市政、工业园区、旧城改造等范围内埋地塑料排水管道外径不大于1200mm、埋设深度不大于8m的塑料排水检查井工程的设计、施工和维护保养。

2）一般土质、软土土质、季节性冻土土质和湿陷性黄土土质条件下的塑料排水检查井施工。

3）抗震设防裂度为9度及9度以下的地区。

4）一般车道的地面荷载按汽车总重15t（后轮压5t）；消防车道的地面荷载按汽车总重30t（后轮压6t）设计。

5）地下水位按地面下不高于1.0m设计。

井径系列

井筒直径与排水管道的管径覆土匹配表 单位：mm

注：井筒直径(mm)（DN）= 检查井井径

部件***

井座与埋地管道的连接，均应该采用橡胶密封圈柔性的连接，以适应地座变形等，胶粘剂只能适用于PVC-U材质井座与井筒直径315mm及其以下的口径承插式连接。

塑料检查井部件***：

1）污水管道上应采用有流槽的检查井井座；

2）雨水管道上的检查井，其井座应符合下列要求：

a、道路雨水口应采用有沉泥室的井座；

b、在雨水管道上需设置沉泥室井座的检查井时，宜设置在井筒外

径大于等于500mm的检查井处；

c、其他雨水检查井可采用有流槽的井座；

功能***

塑料检查井的功能***主要有五点：节地、节能、节水、节材、环保。

（1）、***腐蚀耐老化、使用寿命长。

（2）、安全环保。塑料检查井的材料是高密度聚乙烯塑料***无味，使用后可回收利用。属于化学环保建材，符合环境保护的大政方针。

（3）、均匀沉降、抗压。管道与井座柔性连接，管道与井座的粘土共同运动、很好的解决了传统检查井与塑料管道连接所产生的不均匀沉降问题，有效防止地面塌陷。

（4）、施工方便快捷。采用分体组装结构、井筒可现场切割、调整，适应各种安装深度要求，有效降***，大大提高施工进度，缩短工期是传统检查井的10-20倍以上；并可全天候施工，砖砌检查井和其他水泥砖砌井与之无法相比。

（5）、高效排水。内壁光滑流畅，设有导流槽，污物不易滞留，减少了堵塞的可能，有着***排水性能，雨污排放率是传统检查井的1～3倍。

（6）、重量轻，易于运输和安装，***，承载能力强；适配性强品种***，可任意调节井筒高度及在筒体上打孔，调节方向，满足工程安装的一切需求。

（7）、综合造价低，维护费用少，比传统检查井更具***；可以回收循环利用，有着巨大的社会效益。

（8）、密封性能好、防渗漏。因采用柔性连接的方式：灵活方便，能克服风尘、沙灰的恶劣施工环境：密封性好能***雨污水渗漏、泄漏，以防止地下水污染。还可克服因路面增高而不能重复插入的困难。

（9）、节约材料。塑料检查井由高分子树脂为加工材料替代了红砖水泥，节约了表土资源；建筑小区所用规格缩小，大大节约了检查井埋地所占用的土地空间。

政策

1.政策***

符合可持续发展的国情，是政策支持的******环保产品。

相关政策文件如下

1.2004年建设部的218号文件

2.2007年6月14日，中华人民共和国建设部公告第659号《建设事业“十一五”推广应用与限制使用技术（***批）》

3.各省区建设部门禁止使用传统砖砌井的文件；

3.1.北京市住房和城乡建设委员会文件；

3.2.上海市城乡建设和交通委员会文件；

3.3.江苏省住房和城乡建设厅文件；

3.4.四川省建设厅文件；

3.5.山西省建设厅文件；

3.6.重庆市建设委员会文件；

3.7.云南省住房和城乡建设厅文件；

3.8.北京市塑料检查井建造工程图集

4、中华人民共和国建设部2004年《218》号文件颂，明确规定禁止使用粘土实心砖，推广使用塑料检查井。

5、建设部“十一五”技术公告塑料管道优先采用塑料检查井淘汰砖砌井，要求各地方建设部门、设计部门在施工方案设计时重视使用塑料检查井。

6、四川省建设厅发布《2006》297号文件：《关于禁止在市政和住宅小区建设工程中使用砖砌井的通知》对违规使用砖砌筑检查井的建筑工程，视为使用不合格建筑材料和建筑构配件，依法按相关法夫对负责单位和负责人进行处罚。

7、重庆市建设委员会文件渝建发（2009）68号重庆市建设委员会关于发布《重庆市建设领域、禁止使用楼后技术通告》（第五号）的通知。
