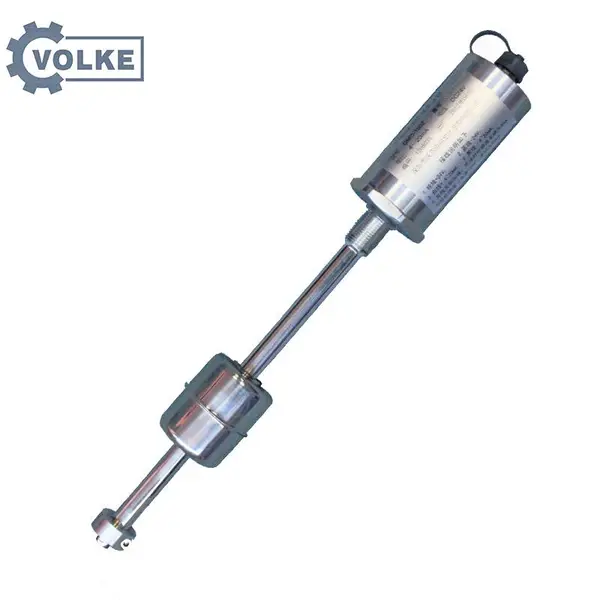

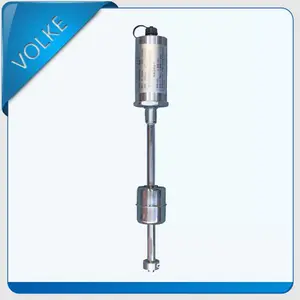

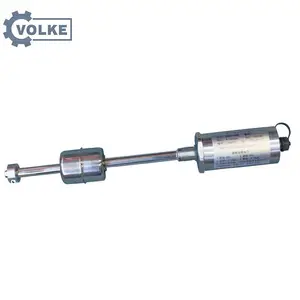

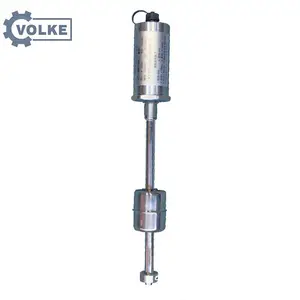

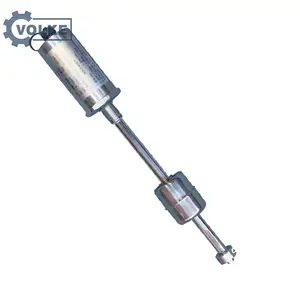

LGW型磁致伸缩液位变送器，高精度磁致伸缩液位计

产品描述：LGW型磁致伸缩液位变送器，高精度磁致伸缩液位计的设计是基于一些金属（如镍铁合金）在相交磁场的作用下，具有磁致伸缩的特点，即韦德曼效应。

特点：

1、使用高速计数器，精度高，可达万分之五

2、适用多种介质的液位测量，安装形式多样

3、性能稳定，抗干扰能力强

4、结构简单，安装方便

5、多种输出方式可供选择

工作原理：

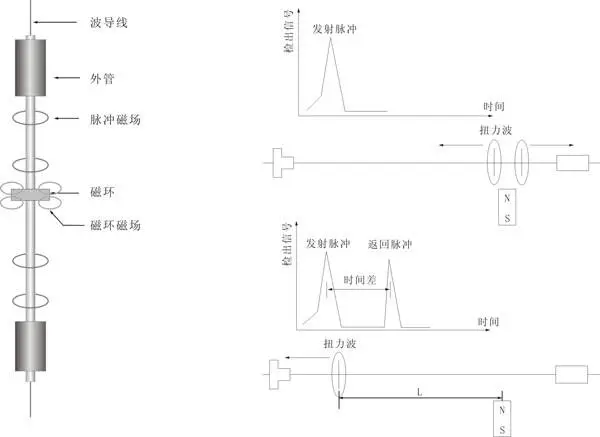

磁致伸缩液位传感器的设计是基于一些金属（如镍铁合金）在相交磁场的作用下，具有磁致伸缩的特点，即韦德曼效应。测量时，传感器探头在磁致伸缩材料制成的波导线一端发出一个起始脉冲，将形成一个与波导线垂直的磁场（如下图所示），磁场以光速随脉冲电流沿波导线传播，磁场遇到套在波导线外的磁环所产生的磁场时，产生相交磁场。在相交磁场的作用下波导线产生瞬时张力，使波导线扭动并产生扭动波，这个扭动波(波速约为音速)沿波导线运行， 当回传至传感器探头时，产生逆磁致伸缩现象，在传感器探头形成一个返回脉冲。发射起始脉冲到接收返回脉冲的时间差与磁环位置相关，变送器将时间差信号（即磁环位置）转换为标准电流或电压信号输出，传感器工作波形如下图所示。

技 术 参 数：
测量范围：150~3000mm
精  确  度：±0. 0 5 % FS
工作电压：DC12~30V
功        耗:  ≤2 W
输出信号：4~20mA，负载阻抗≤500Ω
绝缘阻抗：5 0 0 V D C时，5 0 MΩ
工作压力：1.6 MPa
接线盒材质：不锈钢
杆径材质：φ13/ 304不锈钢
接口方式：螺纹或法兰
环境温度：-20~85℃
防护等级：IP65

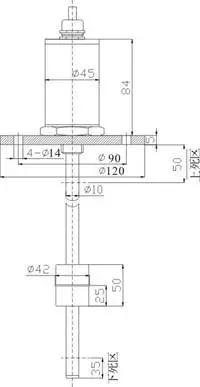

结构图：

知识扩展：

浮球式液位变送器该如何清洁保养

　　浮球式液位变送器该如何清洁保养

　　浮球式液位变送器是将液位信号转变为4～20mA的连续电流信号或者电阻信号，通过电缆连接到二次显示仪表或控制室内，以便集中指示和观察。产品由本体、浮子、法兰盘或螺纹以及液位变送器等组成。浮球式液位变送器测量范围可根据用户的实际要求制作（2M以上需要定制）；指示机构与被测介质完全隔离，密封性好，使用安全；浮球式液位变送器结构简单、安装方便，维护费用低。浮球式液位变送器可广泛应用于石油、化工、橡胶、医药、船舶、军事、电力、食品、水处理等行业的各种塔、罐、槽、球形容器和锅炉等设备作介质液面的位置指示和自动控制。

　　如何保养浮球式液位变送器：

　　浮球式液位变送器在卸下清洗后重新安装，因安装深度会有一定的变动，必需再次比照水闸统一水位当时的水位表尺，对二次仪表的检测值进行矫正，以确保浮球式液位变送器采样数据的准确性。

　　一、浮球式液位变送器应每个月清洗一次。

　　二、清洗时先打开投入式水位仪铁管的旋帽,小心拿出浮球式液位变送器；

　　三、清洁浮球式液位变送器引压孔时，可使用三氯乙烯或酒精注入引压孔到其高度二分之一处浸泡5分钟左右，然后稍微晃动、重复多次，直到清洗干净位止。禁止使用任何用具清洗引压孔，以免损坏敏感芯子感压膜片。上附着的杂物(好比水草，浮游生物等)清除掉。

　　四、清洁浮球式液位变送器压力接口和引压孔时，忌用硬渡过大的刷子或金属工具，以避免损伤敏感芯子及压力接口螺纹。

　　五、清洗完毕后将浮球式液位变送器慢慢的放回铁管中，感觉已放置铁管的低部，将旋帽安装回原处即可。
