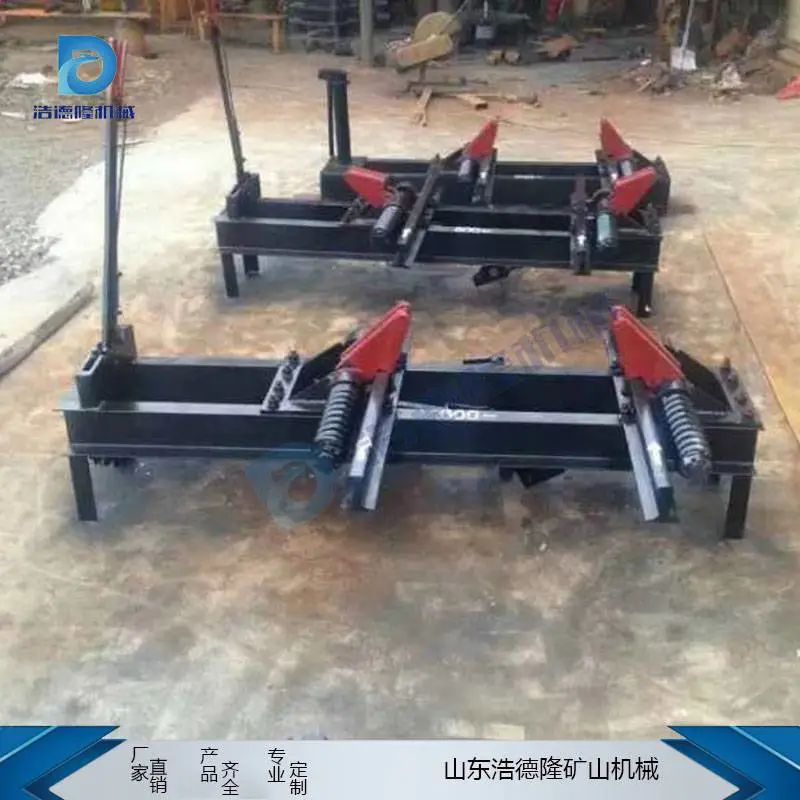

气动阻车器由两根平行的固定支座和阻车杆、前支承座、后支承座及脚踏连动装置组成，单轨阻车器固定支座的两端分别固定在前支承座和后支承座上，阻车杆置在两个固定支座之间，连接在两个固定支座之间的转轴穿过阻车杆的中部，阻车杆呈上端小下端粗重状，自然状态下，其上端翘起，脚踏连动装置由脚踏板、拉线和拨杆组成，拨杆的中部铰接于两个固定支承座之间，其上端通过拉线与脚踏板连接。本实用新型能自动阻车器，可有效地避免人工阻车易带来的偏差，性高，结构简单，安装方便，维护简便。

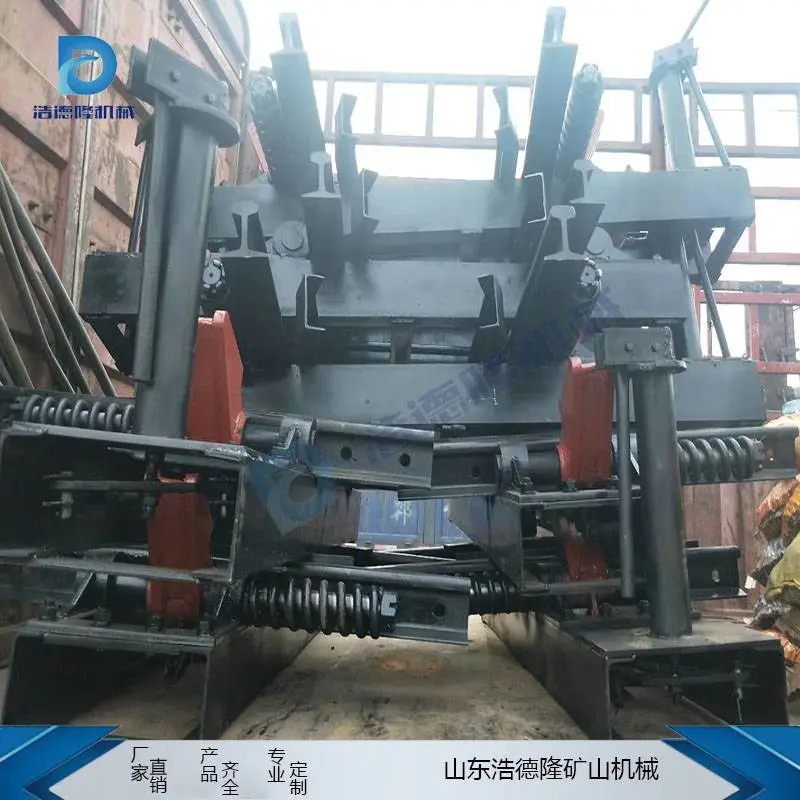

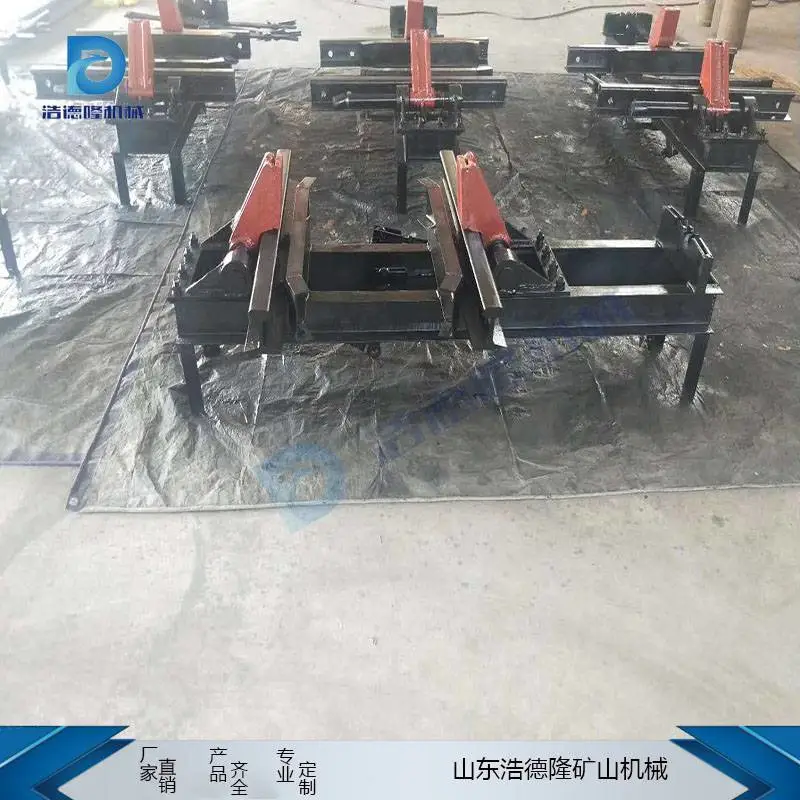

　　气动抱轨式阻车器由电控箱或气控箱（含空气过滤装置）、双阻车器主体、位置传感器（或遥控器）等组成。该装置以固定风源为动力，气缸为动力执行部件，通过气缸的伸缩来实现挡爪的开与关。

　　产品特点

　　本产品为实用新型气动阻车器涉及煤矿井下运输机械技术领域，将矿车由动态作用为静态，防止矿车溜动造成不必要的事故。气动阻车器由两根平行的固定支座和阻车杆、前支承座、后支承座及脚踏连动装置组成，单轨阻车器固定支座的两端分别固定在前支承座和后支承座上，阻车杆置在两个固定支座之间，连接在两个固定支座之间的转轴穿过阻车杆的中部，阻车杆呈上端小下端粗重状，自然状态下，其上端翘起，脚踏连动装置由脚踏板、拉线和拨杆组成，拨杆的中部铰接于两个固定支承座之间，其上端通过拉线与脚踏板连接。本实用新型能自动阻车器，可有效地避免人工阻车易带来的偏差，性高，结构简单，安装方便，维护简便。

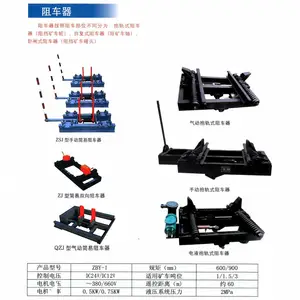

　　目前，矿用阻车器的种类有很多，比较常见的大致可分为四种：

　　（1）普通常闭式阻车器；

　　（2）阻轮式阻车器；

　　（3）电磁感应式阻车器；

　　（4）单项式阻车器。

　　根据操作方式的不同阻车器又可分为手动式、液压式、电动式、气动式等。

　　手动式阻车器 手动式阻车器是早使用的操作方式，其在正常情况下处于常闭状态，当需要提升或者下放矿车时，靠人工将阻车器打开；当矿车通过后，再靠人工将其关闭。

　　由于操作过于繁琐，工人有时会长期将阻车器置于通车状态，因此给斜坡运输安全造成了严重的威胁。 气动阻车器 由于手动阻车器存在着安全性能低、操作费力等缺点，许多煤矿企业对其进行技术改造，通过气动的方式控制阻车器的开与闭，在手动式阻车器的传动轴上添加了一块链板和1个气缸，并将原有的操作手柄去掉，同时在其内拉杆端头处接了一个双孔式气缸，通过气缸的两个进气孔分别控制阻车器的开与闭。

　　遥控式气动自动复位阻车器，即加工了一个下落端比阻车端重的阻车器，利用两端的重量差产生转动力矩，实现阻车器的自动复位。

　　气动式阻车器与手动式阻车器相比操作和安全性都有了很大的提高，不仅降低了工人的劳动强度，而且实现了远距离控制，因此有逐渐取代手动阻车器的趋势。

　　电动式阻车器 电动式阻车器是由电机驱动的方式控制阻车器，一般组要由阻车器抱爪，连杆机构，轨道，减速器，电机等部分组成。

　　虽然电动式阻车器比手动式阻车器在操作灵活性上有了很大的提高，但由于在实际生产中，由于井下水分多，电机有时会因进水而烧毁，严重影响生产和安全，因此人们对以往的电动式阻车器进行了相应的改造。

　　阻车器的驱动装置改为了结构简单的电动推杆，并在其上安装了行程开关，使得整个装置具有自锁功能，可***防止倒车现象。
