蜗轮蜗杆减速机

蜗轮蜗杆减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。在用于传递动力与运动的机构中，减速机的应用范围相当***。

中文名

蜗轮蜗杆减速机

外文名

Worm gear and worm reducer

功 率

0.06KW～7.5KW

转 矩

2.6N·m～2379N·m

传动比

7.5-100

学科

机械工程

00001.

简介

蜗轮蜗杆减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。在用于传递动力与运动的机构中，减速机的应用范围相当***。在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等。其应用从大动力的传输工作，到小负荷，***的角度传输都可以见到减速机的应用，且在工业应用上，减速机具有减速及增加转矩功能。因此***应用在速度与扭矩的转换设备。

作用

减速机的作用主要有：

1、降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩。

2、减速同时降低了负载的惯量，惯量的减少为减速比的平方。大家可以看一下一般电机都有一个惯量数值。

结构

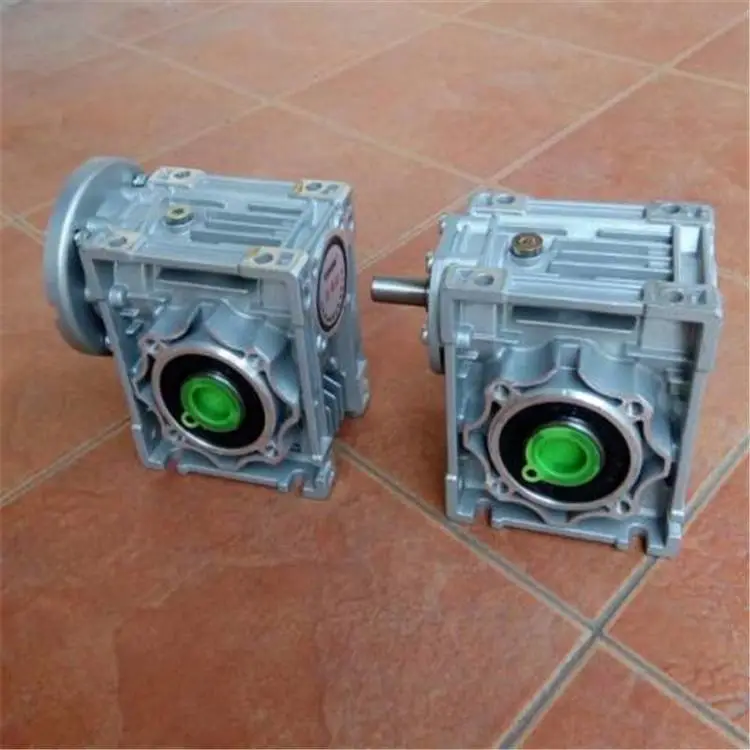

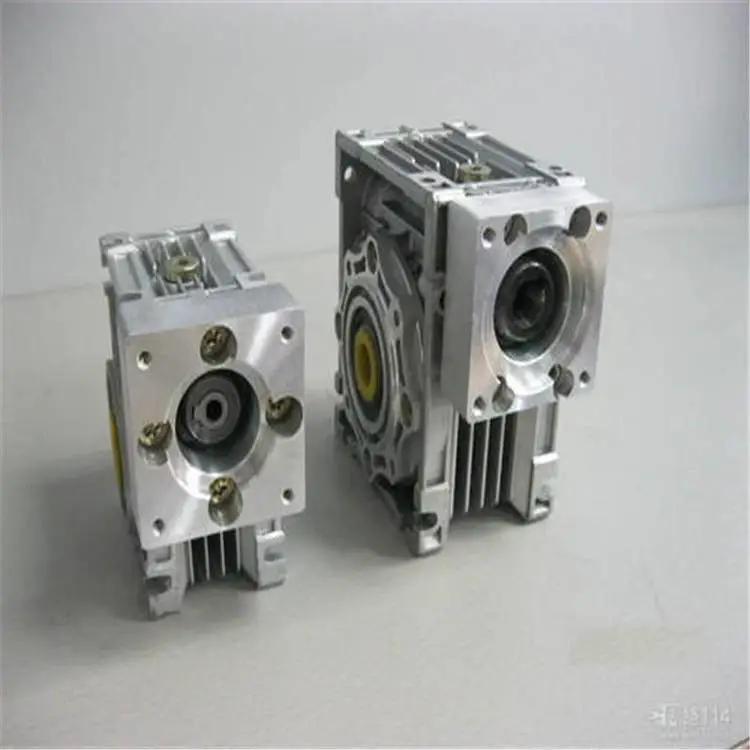

RV系列铝合金蜗轮蜗杆减速机基本结构主要由传动零件蜗轮蜗杆、轴、轴承、箱体及其附件所构成。可分为有三大基本结构部：箱体、蜗轮蜗杆、轴承与轴组合。箱体是蜗轮蜗杆减速机中所有配件的基座，是支承固定轴系部件、***传动配件正确相对位置并支撑作用在减速机上荷载的重要配件。蜗轮蜗杆主要作用传递两交错轴之间的运动和动力，轴承与轴主要作用是动力传递、运转并提***。

蜗轮蜗杆减速机部分附件解说如下：

外壳：铝合金（机座：025-090）铸铁（机座：110-150）；

蜗杆：20Cr钢。碳、氮共渗处理（精磨后保持齿面硬度HRC60，硬度厚度大于0.5mm）；

蜗轮：特殊配置的***镍青铜；

油盖/通气器，主要用于排出涡轮蜗杆减速机机箱内的气体；

端盖，分为大端盖和小端盖，端盖为固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖封闭；

油封，主要使用防止机箱内部的润滑油外泄，提高润滑油的使用时间；

放油螺塞，主要用于更换润滑油时排放污油和清洗济；

油标盖/油标，主要用于观察涡轮蜗杆减速机机箱内部的油量是否达标。

分类

主要型号：WP系列蜗轮蜗杆减速机、WH系列蜗轮蜗杆减速机和CW系列蜗轮蜗杆减速机等。

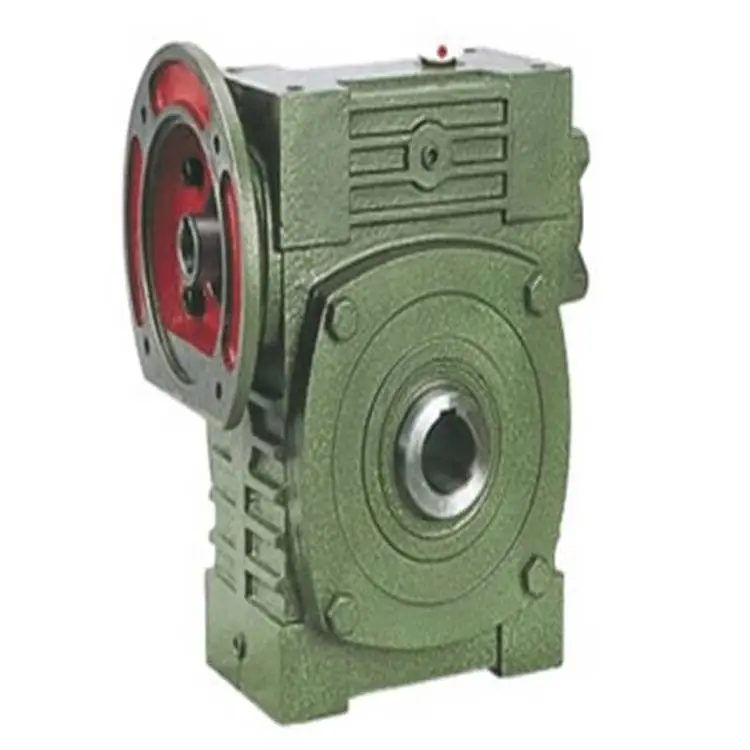

WP系列

包括WPA/WPS/WPW/WPE/WPZ/WPD。

WH系列

包括WHT/WHX/WHS/WHC。

CW系列

包括CWU/CWS/CWO。

RV系列

包括RV/NMRV/NRV。

概述

RV系列蜗轮蜗杆减速机是按技术质量标准设计制造。RV系列蜗轮蜗杆减速机在符合标准GB10085-88圆柱蜗轮蜗杆参数基础之上，吸取国内外***科技，独具新颖的"方箱型"外形结构，箱体外形美观，以***铝合金压铸而成。RV系列蜗轮蜗杆减速机已***应用于各类行业生产工艺装备的机械减速装置，是现代工业装备实现大扭矩、大速比低噪音、高稳定机械减速传动控制装置的选择。

特点

1、机械结构紧凑、体积外形轻巧、小型高效；

2、热交换性能好、散热快；

3、安装简易、灵活轻捷、***、易于维护检修；

4、运行平稳、噪音小、***；

5、使用性强、***性大；

常见问题及其原因。

(1)减速机发热和漏油；

(2)蜗轮磨损；

(3)传动小斜齿轮磨损；

(4)轴承(蜗杆处)损坏。

发热和漏油

蜗轮减速机为了提***，一般均采用有色金属做蜗轮， 采用较硬的钢材做蜗杆，由于它是滑动摩擦传动，在运行过程中，就会产生较高的热量，使减速机各零件和密封之间热膨胀产生差异，从而在各配合面产生间隙，而油液由于温度的升高变稀，容易造成泄漏。主要原因有四点，一是材质的搭配是否合理，二是啮合磨擦面的表面质量，三是润滑油的选择，添加量是否正确，四是装配质量和使用环境。

蜗轮磨损

蜗轮一般采用锡青铜，配对的蜗杆材料一般用45钢淬硬至HRC45一55,还常用40C:淬硬HRC50一55，经蜗杆磨床磨削至粗糙度RaO. 8 fcm,减速机正常运行时，蜗杆就象一把淬硬的“锉刀”，不停地锉削蜗轮，使蜗轮产生磨损。一般来说，这种磨损很慢，像某厂有些减速机可以使用10年以上。如果磨损速度较快，就要考虑减速机的选型是否正确，是否有超负荷运行，蜗轮蜗杆的材质，装配质量或使用环境等原因。

斜齿轮磨损

一般发生在立式安装的减速机上，主要跟润滑油的添加量和润滑油的选择有关。立式安装时，很容易造成润滑油油量不足，当减速机停止运转时，电机和减速机间传动齿轮油流失，齿轮得不到应有的润滑保护，启动或运转过程中得不到***润滑导致机械磨损甚至损坏。

轴承损坏

减速机发生故障时，即使减速箱密封良好，该厂还是经常发现减速机内的齿轮油已经被乳化，轴承已生锈、腐蚀、损坏，这是因为减速机在运停过程中，齿轮油由热变冷后产生的水分凝聚造成;当然，也和轴承质量，装配工艺方法密切相关
