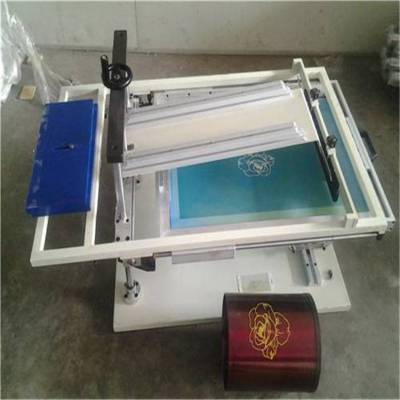

手动丝印机

手动丝印机小巧方便、特别适合研究所、中试中心新产品的试制和一些电子厂小批量、多品种的生产，经济、使用方便，是电子生产中不可缺的小型工具之一。

中文名

手动丝印机

特点

小巧方便

功能

平面印刷等

领域

电子生产

详细介绍

手动丝印机同属丝印机设备，半自动丝印机，大型手动丝印机。适合于小规模丝印产品使用,手动丝印机丝印设备易于调节，准确可靠,设有自动吸气。

主要特点

丝网印刷机属于孔版印刷机中较有代表性的印刷设备，它的印版是一张由真丝等材料编织而成的纵横交错、经纬分明的丝网。已经生产的有平面、曲面、成形、印染、印刷电路和***轮转等多种丝网印刷机。其中，***轮转丝网印刷机的速度和生产率比较高它的特点是将丝网安装在滚筒上，油墨浇在滚筒内。机器工作时滚筒旋转，橡皮刮墨刀把图案快速印到印刷物上。

制作丝网的材料除真丝外，还可用尼龙丝、铜丝、钢丝或不锈钢丝等。丝网印刷机应用的孔版印刷原理起源于古代的模版印刷。孔版印刷有誊写版、镂空版喷花和丝网印刷等多种形式。

丝网印刷***初采用手工操作，当时只有一个版架、一块丝网版和一块模版。到50年代丝网印刷才实现机械化、自动化。滚筒式丝网印刷机印刷时着墨量多，适于印刷墨层厚实的印刷品，可以在各种纸张、玻璃、木板、金属、陶瓷、塑料或布匹上印刷，可用多种油墨，包括可以导电的金属性油墨。

主要机构

传动装置：电机，电磁离合器，减速器，调速机构。

印版装置：丝网印版在丝印机中必须固定在印版装置上，在印刷过程中，实现揭书式起落或水平升降。 主要有：印版夹持器，印版起落机构，对版调整机构，抬网补偿机构。

印刷装置：刮墨与回墨是实现丝印的主要动作，刮墨系统和回墨系统，通常安装在刮板滑架上，在往复　运动中，令刮墨板和回墨板作交替起落，分别实现刮墨和回墨动作。

工作原理

平网平面丝网印刷机的工作循环程序以平形网版平台式单色半自动手面丝网印刷机为例，它的一个工作循环是：给件→定位→落版→降刮墨板、升回墨板→刮墨行程→升刮墨板→降回墨板→抬版→回墨行程→解除定位→收件。

在连续循环动作中，只要能实现功能，每个动作占用的时间应尽量短，以缩短每个工作循环同期，提高工作效率。

压印线。在印刷行程中，刮墨板挤压油墨和丝网印版，使丝网印版与承印物形成一条接触线，称为压印线。这条线在刮墨板刃口处，无数条压印线构成印刷面。实现理想的压印线是很困难的，因为印刷行程是一个动态过程。

丝网印刷机工作原理。以常用的手形网版平面丝印机为例，可对丝网印刷机的工作原理作如下描述：经传动机构传递动力，让刮墨板在运动中挤压油墨和丝网印版，使丝网印版与承印物形成一条压印线，由于丝网具有张力N1和N2，对刮墨板产生力F2，回弹力使丝网印版除压印线外都不与承印物相接触，油墨在刮墨板的挤压力F1作用下，通过网孔，从运动着的压印线漏印到承印物上。

在印刷过程中，丝网印版与刮墨板进行相对运动，挤压力F1和回弹力F2也随之同步移动，丝网在回弹力作用下，及时回位与承印物脱离接触，以免把印迹蹭脏。即丝网在印刷行程中，不断处于变形和回弹之中。
