| 品牌：GH/工恒 | 型号：断电复位蝶阀 | 结构形式：垂直板式 |
| 3C阀门类别：工业 | 加工定制：是 | 材质：碳钢 |
| 连接形式：法兰 | 适用介质：氨气 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电动 | 零部件及配件：执行器 | 用途：调节 |
| 类型(通道位置)：二通式 | 口径：50-2000 | 公称通径：50-2000 |
| 规格：50-2000 |
概述
断电复位电动蝶阀D943H-16C顾名思义他是一款带有复位功能的蝶阀主要用于船舶及化工厂作紧急切断阀使用，由偏心硬密封法兰蝶阀和电动执行器两部分组成，内置UPS不间断电源装置，在出厂设定断电自动复位（断电后开阀或关阀），防止现场在突发事件情况断电，阀门能够自动开启或关闭的作用。广泛适用于冶金、石油、化工、火力发电厂等行业。 可以达到在紧急状态、事故、电源突然断电的情况下，电动蝶阀自动关闭阀门。复位功能具有复位开、关、无复位三种可选状态，出厂前根据用户要求设定。
结构原理
其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。适用温度: -40℃～425℃
特点
1、采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
结构原理
在现场使用过程中，突发紧急故障，在外接电源断电的情况下，断电复位系列电动执行器可以立刻给阀门一个程序命令，使阀门继续工作到全开或者全关状态实现断电复位效果，断电全开或者全关出厂可根据要求设定，这***满足了各个特殊管道的保护要求，是电厂、化工厂、环保设备等行业的福星。

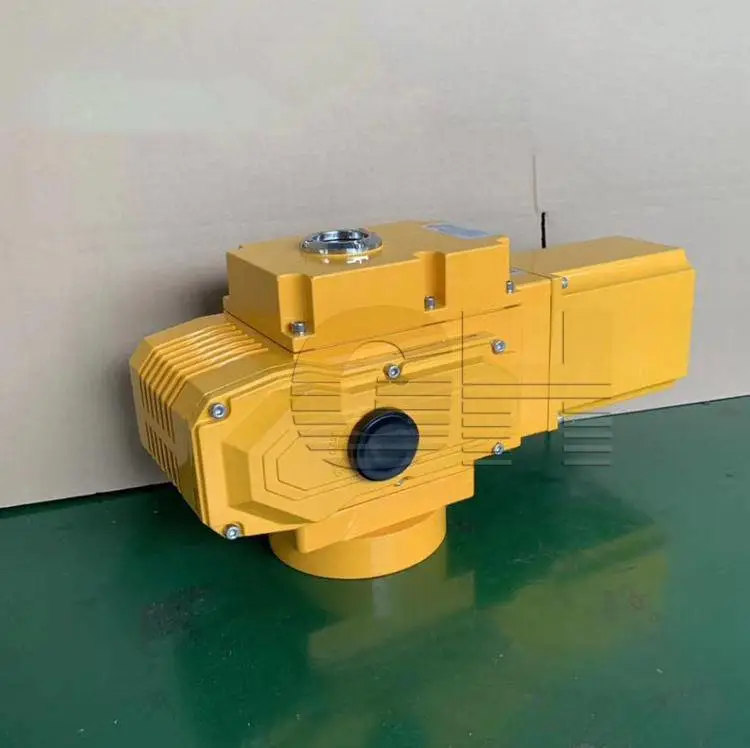

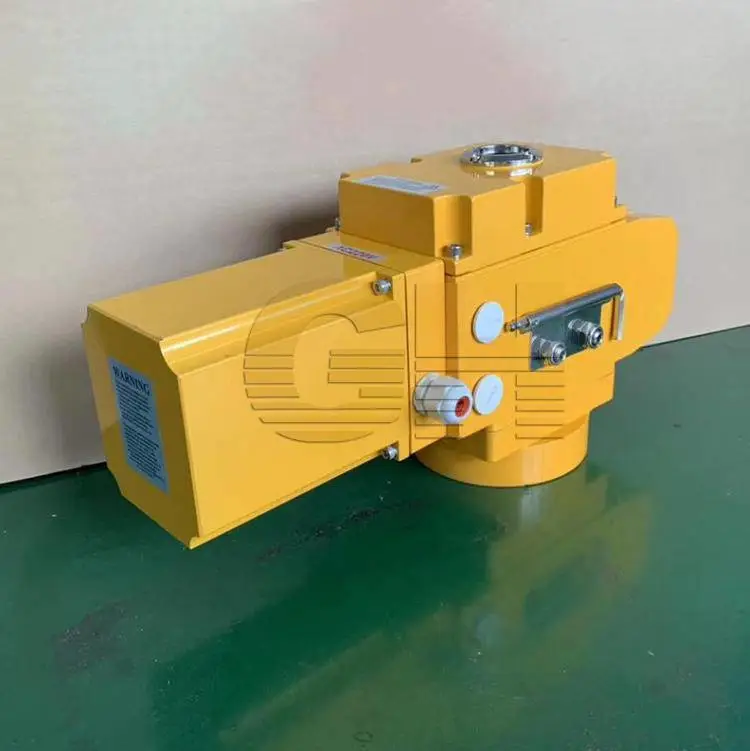

执行器性能特点
1.小型轻便，容易拆装及维修，亦可在任意位置安装 2.结构简单、紧凑，90°回转启闭迅速 3.操作扭矩小，省力轻巧 4.流量特性趋于直线，调节性能好 5.多种控制信号，开关控制 6.比例（调节型）控制：0-10VDC或4-20mA 7.反馈输出可选4-20mA、辅助开关及反馈电位器（0-1K） 8.防护等级达到IP68 9.执行器带电，具有断电复位功能，包括复位开、复位关、无复位三种，出厂设置可选
执行标准
设计规范:GB/T 12238
结构长度:GB/T 12221
法兰连接:GB/T 9113
试验与检验:GB/T 13927
产品标识:GB/T 12220
性能参数
| 公称通经DN（mm) | 50～2000 | |||
| 公称药理PN（MPa) | 0.6 | 1 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | |||
零件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |

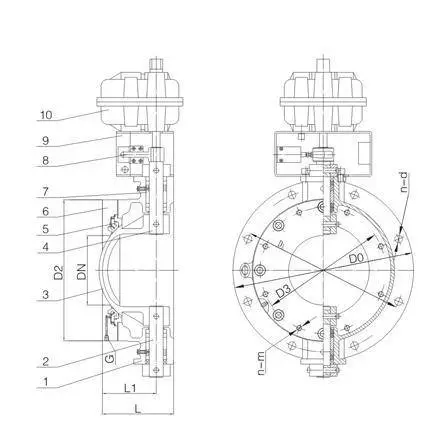

外形尺寸图
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过***。
