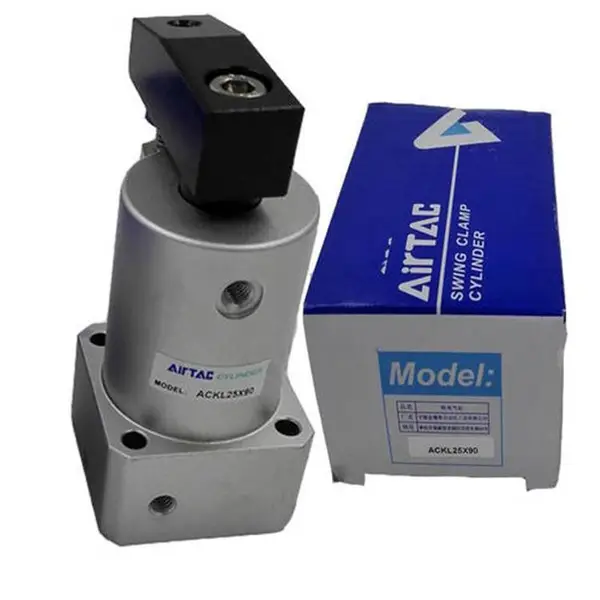

摆动气缸

摆动气缸是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。用于阀门的开闭以及机器人的手臂动作等。摆动气缸的，摆动角度，摆动起点，开关形式，开关数及选择项。

中文名

摆动气缸

选取参数

：机种型号，公称尺寸

摆动角度：

起始点与器口位置形成的角度

作用

物体的转位、翻转、分类、夹紧

分类

齿轮齿条式摆动气缸、叶片式摆动气缸与伸摆气缸。

选择

1、类型的选择根据工作要求和条件，正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；

要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需***耐热缸；在有腐蚀环境下，需******气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。要求***时需要***无给油或无油润滑气缸等。

2、安装形式

根据安装位置、使用目的等因素决定。在一般情况下，采用固定式气缸。在需要随工作机构连续回转时（如车床、磨床等），应***回转气缸。在要求活塞杆除直线运动外，还需作圆弧摆动时，则***轴销式气缸。有特殊要求时，应选择相应的特殊气缸。

3、作用力的大小即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量。缸径过小，输出力不够，但缸径过大，使设备笨重，***提高，又增加耗气量，浪费能源。在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸。

4、活塞行程

与使用的场合和机构的行程有关，但一般不选满行程，防止活塞和缸盖相碰。如用于夹紧机构等，应按计算所需的行程增加10～20㎜的余量。

5、活塞的运动速度

主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。要求高速运动应取大值。气缸运动速度一般为50～800㎜/s。 对高速运动气缸，应选择大内径的进气管道；对于负载有变化的情况，为了得到缓慢而平稳的运动速度，可***带节流装置或气—液阻尼缸，则较易实现速度控制。摆动气缸快易优自动化选型有收录。***节流阀控制气缸速度需注意：水平安装的气缸推动负载时，***用排气节流调速；垂直安装的气缸举 升负载时，***用进气节流调速；要求行程末端运动平稳避免冲击时，应***带缓冲装置的气缸。

简介：回转气缸—即进排气导管和导气头都固定而气缸本体则可以相对转动并且作用于机床夹具和线材卷曲装置上的一种气缸，是引导活塞在其中进行直线往复运动的圆筒形金属机件。

回转气缸主要由导气头、缸体、活塞及活塞杆组成。回转气缸工作时，外力带动缸体、缸盖及导气头回转，而活塞及活塞杆只能作往复的直线运动，并且导气头体外接管路，固定不动。

应用领域：回转气缸主要用在印刷（张力控制）、半导体（点焊机、芯片研磨

其构造是将2个回转气缸的动作结合为一,叶片型摇动驱动器可做2段式与3段式的转动.

型号単位SH5SSH20SSH5DSH20D

使用流体　无给油空气（给油也可）

摇动角度度内侧高回转：30°～180°

外侧高回转：30°～180°

揺动起点度90°

接管口径M5，Rc1/8，

使用圧力范围MPa0.3～0.70.3～10.3～0.70.3～1

***耐圧力MPa1.05

环境温度℃‐5～60

内部容积cm335953391

许容荷重N5925559255

许容拉力荷重N2912629126

许容mJ1.968.821.968.82

质量kg0.51.130.511.1

）、自动化控制、机器人等领域
