一、LYMQ-F型超声波明渠流量计仪表的工作原理：

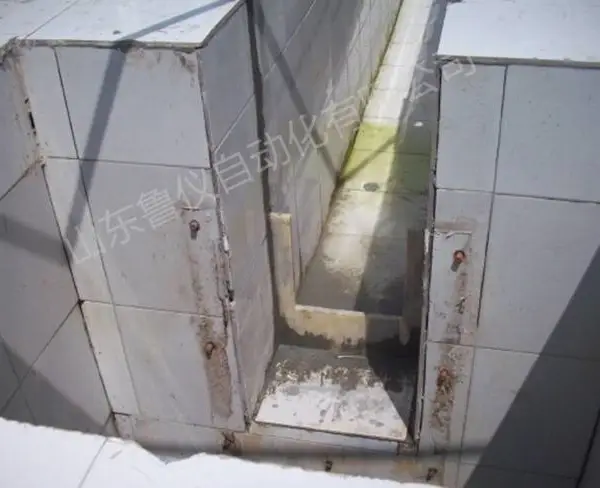

    明渠内的流量越大，液位越高；流量越小，液位越低。但对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。每种类型的量水堰槽，都有自己的固定水位-流量对应关系。确定水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。

二、LYMQ-F型超声波明渠流量计产品主要技术指标及技术参数：

1.  流量范围：0升/秒～10米³/秒 （由配用的量水堰槽的种类、规格确定）

2.  累积流量瞬时流量显示，累计流量：12位十进制数，累满后自动回零

3.  流量精度：1％

4.  测距范围：3米，测距精度：0.25％， 液位分辩：1毫米

6.  工作环境温度：-20～55℃

7.  仪表防护等级：仪表显示部分：IP65；探头部分：IP65

8.  供电电源：交流供电 220V±10％  功耗：6W

9. 4～20mA电流输出、开关量输出、支持RS485

10. 仪表日历钟计时误差:<2分钟/每月，仪表数据存储量：存储记录小时流量128条，日流量64条，月流量32条，年流量4条，断电记录64条。存储器循环使用，存满时覆盖最早的记录

三、LYMQ-F型超声波明渠流量计产品的安装：

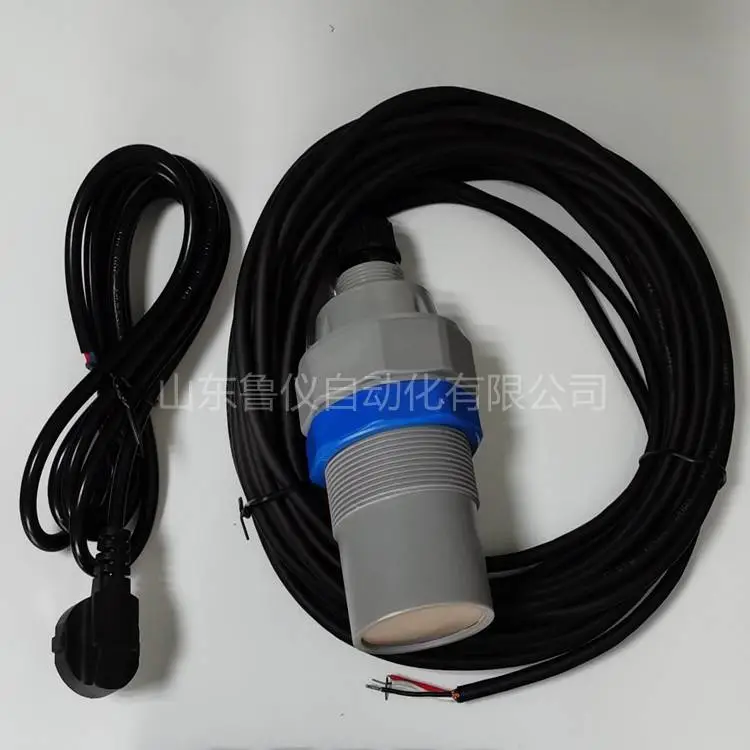

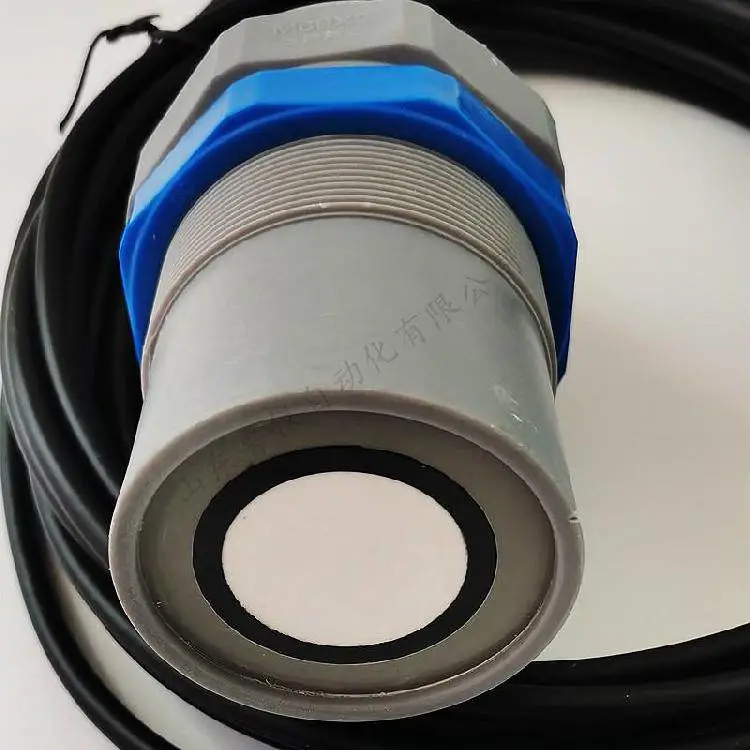

1、超声波传感器配有固定螺环，预先在安装位置预留安装孔，将超声波传感器放好后，拧紧上螺环即可。

2、按照要求连接主机与超声波传感器。安装过程中注意传感器端面与堰槽底部保持垂直，传感器测量范围内不可有任何遮挡物。3、安装完成后，输入安装高度（巴歇尔为超声波换能器端面到水堰槽底部的距离、矩形堰和直角三角堰为超声波换能器端面到水堰槽最低出水口的距离、），设置好水堰槽的几何参数，即可正在运行。

4、如数据依然跳动较大，可以再超声波传感器前端安装一个导波管，其直径100毫米，长度以超过水堰槽边缘为准。导波管采用内壁光滑无接头的水管即可，前端削成一个45度斜角。
