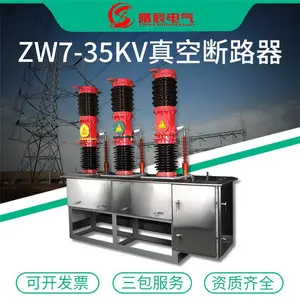

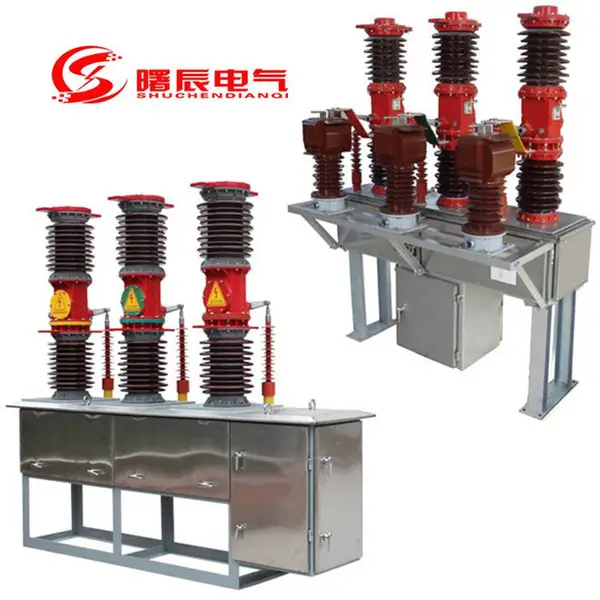

西安专业销售35KV真空断路器ZW7-40.5/1250A 35KV电动真空断路器

曙辰电气设备有限公司主要生产高压真空断路器、SF6断路器、隔离开关、计量箱、互感器、熔断器、避雷器、环网柜、箱变等电力设备，产品资质齐全欢迎咨询报价，质量***期待与您合作。

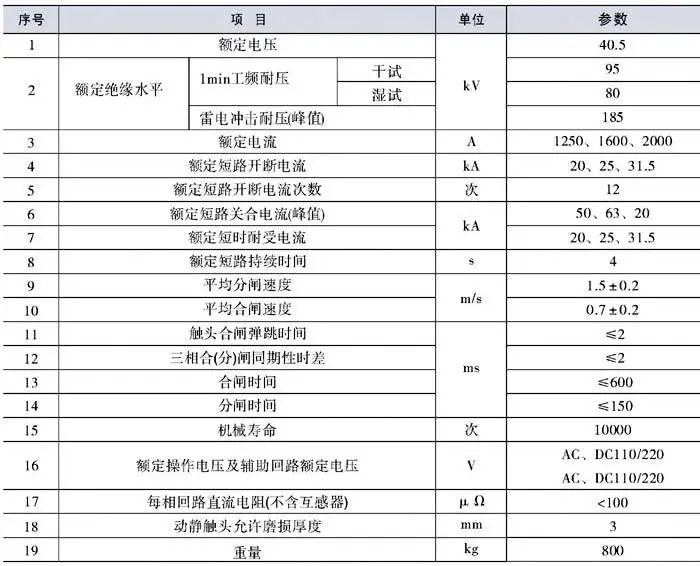

?35KV真空断路器ZW7参数工作原理：

ZW7-40.5户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》***的要求。并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。

控制器的功能

◇速断保护 ◇过流保护 ◇三次重合闸 ◇事件记录 ◇防涌流保护

◇零序保护 ◇实时时钟 ◇重合闸后加速 ◇实时状态查询 ◇智能掌上电脑控制

◇本地/远程设置定值 ◇故障主动上报 ◇GSM短消息功能

35KV真空断路器控制器的特点

◇可带485/232通讯接口，或通过光纤、无线实现远距离监控；重合闸后加速功能：当开关重合于性故障时，自动加速跳闸；

◇遥控/手动合闸加速跳闸，并且闭锁重合闸：用户检修线路后送电，如果忘记撤除接地刀闸，应该加速跳闸；

◇三次重合闸延时时间均可以调整； ◇跳合闸回路采用防误动设计，并具有防跳功能；

◇零序电流可以区分区内和区外故障；◇遥控分合闸采用了防止误动设计；

35KV真空断路器结构特点

a) 控制器为微机型的继电保护及监控装置；

b) 控制器具有耐候性强、抗凝露的防护特点；

c) 通过接插件与开关本体进行连接，d) 连接可靠性好、防护等级高。

?10-35KV真空断路器在变电站的作用
防止过电压的措施

（1）采用低截流值触头材料的低电涌真空断路器，可以有效降低重燃过电压幅值和概率。

（2）在断路器侧加装氧化锌避雷器（MOA）。

（3）在断路器侧加装阻—容吸收器（R－C吸收器）。

（4）采用MOA和R－C并联使用的方法。

对于加装MOA来限制过电压的原理及效果大家是比较了解的，那么R－C吸收装置对于抑制过电压的幅度及瞬态恢复电压的上升陡度的效果如何呢？文献［2］中有关发电机出口真空断路器抑制瞬态恢复电压EMTP仿真计算结果如下：

不加R－C吸收装置，瞬态恢复电压幅值49．3kV，断口瞬态恢复电压陡度4．042kV／μs；

加R－C吸收装置，瞬态恢复电压幅值18．9kV，断口瞬态恢复电压陡度0．472kV／μs。

从试验结果可以看出，如果不采用R－C吸收装置，则断口瞬态恢复电压陡度值为4．042kV／μs，不满足GCB开断端部短路时的系统源预期瞬态恢复电压上升率为3．5kV／μs（对于发电机变压器额定容量≤100MVA）的技术要求。而采用R－C吸收装置，则瞬态恢复电压上升率降低至0．472kV／μs。可见采用R－C吸收装置抑制过电压上升陡度是行之***。

R－C吸收装置和MOA都是为了限制过电压。避雷器仅起限制过电压幅度的作用，并不能缓解过电压上升陡度，不能在发生重燃造成过电压时保护设备，而R－C吸收装置可以有效抑制过电压上升陡度、降低重燃概率。故合理的方法是：采MOA和R－C吸收装置结合使用。 <[真空断路器在中小型水电站的应用]:摘要：论述了真空断路器用在中小型水电站发电机出口的可行性，同时也指出不容忽视的过电压现象和直流分量开断能力问题。通过对过电压现象产生机理和发电机出口短路电流延时过零点现象的分析，归纳总结了目前在电站设...
