西安35KV真空断路器ZW7-40.5/1250A 35KV线路柱上真空开关生产厂家

曙辰电气设备有限公司主要生产高压真空断路器、SF6断路器、隔离开关、计量箱、互感器、熔断器、避雷器、环网柜、箱变等电力设备，产品资质齐全欢迎咨询报价，质量***期待与您合作。

?35KV变电站主线路真空断路器产品选型ZW7-40.5
概述 ZW7-40.5型户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》***的要求。

并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。ZW7－40.5系列户外高压真空断路器，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、***、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点.

真空断路器产品选型ZW7-40.5含义

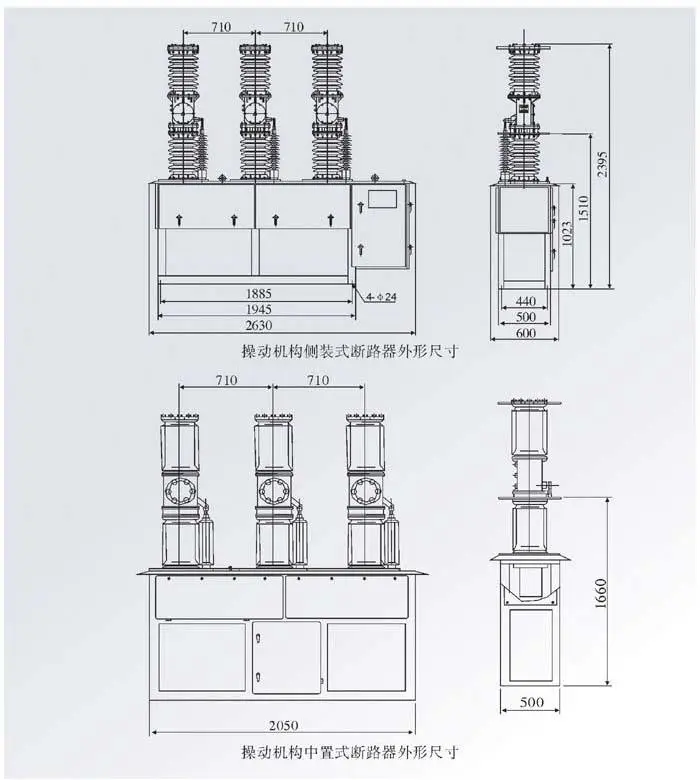

产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。机构和与断路器联接的连杆在一个防水的箱体内。如图2所示。断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。输出轴的转动带动实现灭弧室动触头进行，分合动作。

?10-35KV真空断路器在变电站的作用
1.真空断路器用在中小型水电站中的可行性

自20世纪70年代起，真空断路器的应用越来越广泛，结合中小型水电站的具体特点，真空断路器的优点如下：

（1）水电站大多在系统中担任调峰、调频或事故容量备用的任务，机组开停机频繁。真空断路器机械寿命长，能满足实际需要。

（2）真空断路器体积孝结构简单且具有良好的密封性、无污染、易维护，因此可节省大量运行维护费用。

2.真空断路器用做GCB出现的主要问题

由于GCB的开断条件比普通配电型断路器的开断条件要苛刻的多，IEC、IEEE及我国部标都为GCB制订了相应的标准和技术条件。从技术性能上分析，真空断路器用做GCB主要存在两个方面的问题。

（1）操作过电压：其主要形式是重燃过电压。由于开关多次开合操作，存在能量重新分配而导致的可能在某些设备上出现过电压。过电压的高低与电弧重燃和熄灭的时刻有着密切的关系。真空开关触头刚分开的瞬间，若电弧电流恰好在过零点，则电弧熄灭，但此时触头开距小，故上升较快的恢复电压将使间隙击穿而重燃，产生高频电流，如果高频电流幅值大于工频电流瞬时值，又会出现出现高频电流过零点，而真空断路器具有切断高频电流的能力，于是真空开关再次灭唬如此反复，在多次电弧重燃过程中断路器触头间的恢复强度在增长，同时，重燃过电压的幅值也在增长，形成“电压升级”，产生4倍以上的过电压，最终对电机主绝缘和匝间绝缘产生较严重的危害。

（2）支流分量开断能力问题：发电机提供的短路电流具有较高的直流分量，可能产生较长的延时电流零点，这就要求GCB具有强迫短路电流尽快过零的技术性能。直流分量的衰减取决于非周期分量时间常数Ta。通常情况下，发电机短路电流的直流分量比交流分量衰减的慢，因此可能出现延时电流零点。
