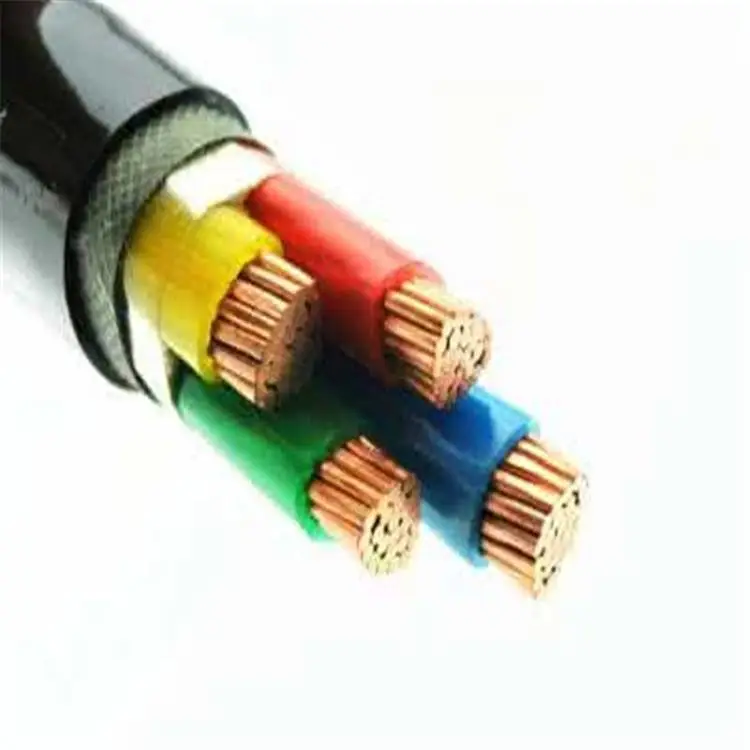

控制电缆

控制电缆是适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘、聚氯乙烯护套控制电缆。

中文名

控制电缆

外文名

control cable

适用部门

工矿企业、能源交通部门

额定电压

U0/U为450/750V

长期工作温度

70℃、95℃

执行标准

GB/T 9330-2008

外膜材料

聚氯乙烯

领域

电力

主要性能

性能特点

1.直流电阻：20℃, 0.4mm铜线,小于等于148Ω/km ，0.5mm铜线,小于等于95Ω/km。

2.绝缘电气强度：导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿

3.绝缘电阻：每根芯线与其余线芯接地，控制电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。

4.工作电容：平均值 52±2nF/km

5.远端串音防卫度：150kHZ时***组合的功率平均值大于69dB/km。

性能区别

控制电缆具有防潮、防腐和防损伤等特点,可以敷设在隧道或电缆沟内。电力电缆在电力系统主干线中用以传输和分配大功率电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电缆的额定电压一般为0.6/1kV及以上，控制电缆主要为450/750V。同样规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。

(一)控制电缆属于电器装备用电缆，和电力电缆是电缆五大类中的2个。

(二)控制电缆的标准是9330，电力电缆的标准是GB12706。

(三)控制电缆的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。

(四)控制电缆的截面一般都不会超过10平方，电力电缆主要是输送电力的，一般都是大截面。

由于以上大家讲到的原因,电力电缆的规格一般可以较大，大到500平方(常规厂家能生产的范围)，再大的截面一般能做的厂家就相对少了，而控制电缆的截面一般较小，一般不超过10平方。

从电缆芯数上讲,电力电缆根据电网要求,***多一般为5芯,而控制电缆传输控制信号用，芯数较多，根据标准来讲多的有61芯，但也可以根据用户要求生产了。

材质

控制电缆的线芯为铜芯,标称截面2.5mm2及以下,2～61芯;4～6mm2,2～14芯;10mm2,2～10芯。控制电缆的工作温度:橡皮绝缘为65°C,聚氯乙烯绝缘为70°C和105°C两个等级。计算机系统的使用的控制电缆一般***聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。

维修保养

控制电缆公式如下：铜的重量X铜价=（丝径÷2）^2X3.14X丝的根数X8.9X当时铜价+10%的加工费。

控制电缆的***计算

平方X1.83=铜的重量X当时的铜价+铠装的（重量X0.4元/斤）=***+10%的加工费

电缆的=制造材料***+固定费用+税收+业务费+利润

制造材料***=材料****（1+材料消耗）（材料***即为理论计算出来的值）

固定费用根据各个公司的情况有所不同，一般包括生产工资、管理工资、水电费、修理费、折旧费、房租费、运输费用

控制电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。

技术参数

额定电压：U0/U为450/750V。

导体线芯长期工作温度为70℃、95℃两种，电缆敷设温度不低于0℃。

电缆的***允许弯曲半径如下：

无铠装电缆，应不低于电缆外径的6倍；

铠装或铜带屏蔽电缆，应不低于电缆外径的12倍；

屏蔽软电缆，不低于电缆外径的6倍。

控制电缆泛指设备仪表供电/信号控制

代表型号：KVV/KYJV/还有其它仪表线等等

产品说明

执行标准：GB/T 9330-2008。阻燃电缆还应符合IEC337-8标准的技术条件。

型号 产品名称 电压V 芯数 截面 mm2 主要适用范围

KVV 阻铜芯聚氯乙烯绝缘聚氯乙烯护套kvv电缆450/750 4-37 0.75-10 敷

设在室内，电缆沟、管道等固定场合

KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装kvv22电缆 450/750 4-37 0.75-10 敷设在室内，电缆沟、管道直埋等能承受较大机械外力的固定场合

KVVP 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套kvvp电缆450/750 4-37 0.75-10 敷设在室内，电缆沟、管道等要求屏蔽的固定场合

KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 450/750 4-37 0.75-10 敷设在室内，有移动要求的场合

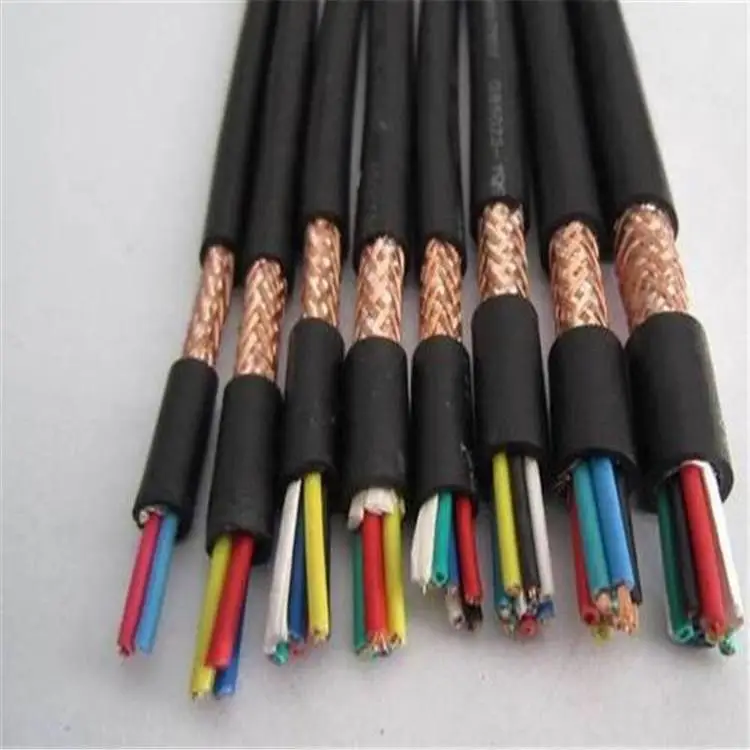

KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆 450/750 4-37 0.75-10 敷设在室内，有移动屏蔽要求的场合

ZRKVV 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套zrkvv电缆 450/750 4-37 0.75-10 敷设在室内，电缆沟、管道等要求阻燃的固定场合

ZRKVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套编织钢带铠装zrkvv22电缆 450/750 4-37 0.75-10 敷设在室内，电缆沟、管道直埋等能承受较大机械外力有阻燃要求的固定场合

ZRKVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽zrkvvp电缆 450/750 4-37 0.75-10 敷设在室内，电缆沟、管道等要求屏蔽、阻燃的固定场合

ZRKVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套编织zrkvvr电缆 450/750 4-37 0.75-10 敷设在室内，有移动和阻燃要求的场合

ZRKVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽zrkvvrp电缆 450/750 4-37 0.75-10 敷设在室内，有移动屏蔽和阻燃要求的场合

***控制电缆（KFF电缆）适用于交流额定电压300/500及以下，高温环境中的信号检测。尤其适用于消防与保安系统保护回路的控制及动力的传输线。

使用特性：工作温度：长期使用200℃

短期使用1000℃ 90分钟
