充电桩淋水试验房

l?产品简介

充电桩淋水试验房该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨、溅水、喷水的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

l?产品图片

?

?

l?适用领域

储能柜、户外机、汇流箱、组串机箱配件及其他电子电工产品。

?

l?执行标准阿

符合 IEC60529:1989 +A1:1999 +A2：2013《Degrees of protection provided by enclosures(IP Code)》、《外壳防护等级(IP 代码)》14.2.1、14.2.2、14.2.3、14.2.4 条款与图3、图 4的要求。

l?产品细节

?

?

l?产品特性

?

1、适用于进行产品的IPX6防水等级测试。

2、整机全部采用SUS304#材料加工制造，确保长时间使用不生锈。

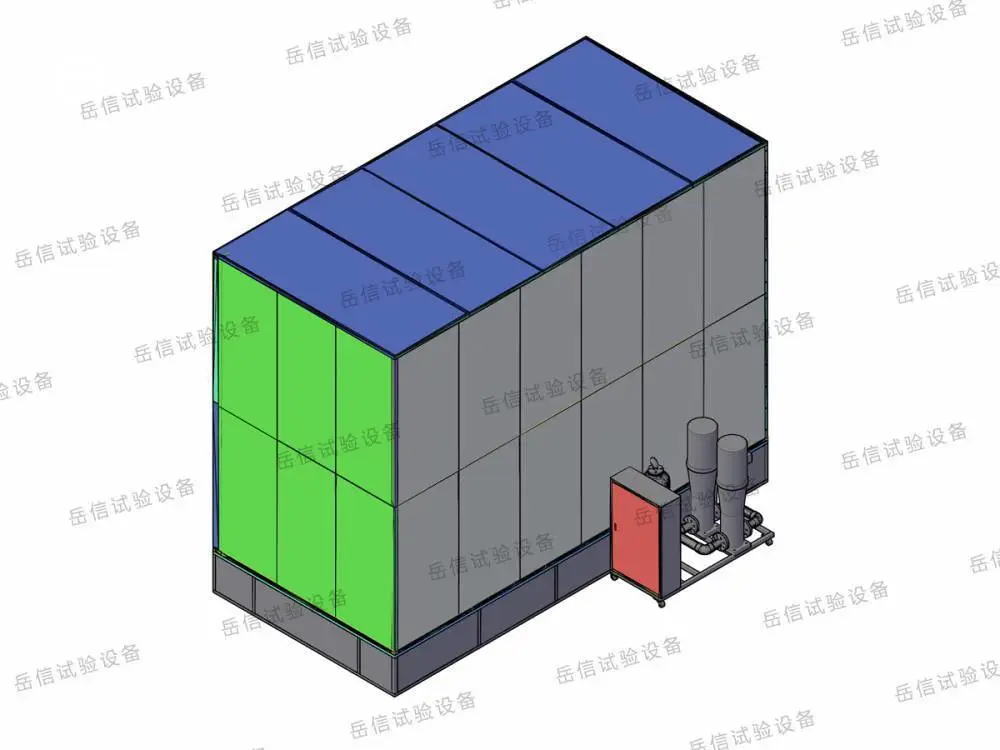

3、箱式结构；自带水箱，循环用水；储水箱内装有水位浮球阀，自动控制进水，并有低水位检测。

4、门上有大面积透明观察窗（亚克力材质），箱内安装有LED照明灯，方便观察内部测试情况。

5、IPX6：4把IPX6喷枪，喷枪依照IEC60529之规格承制

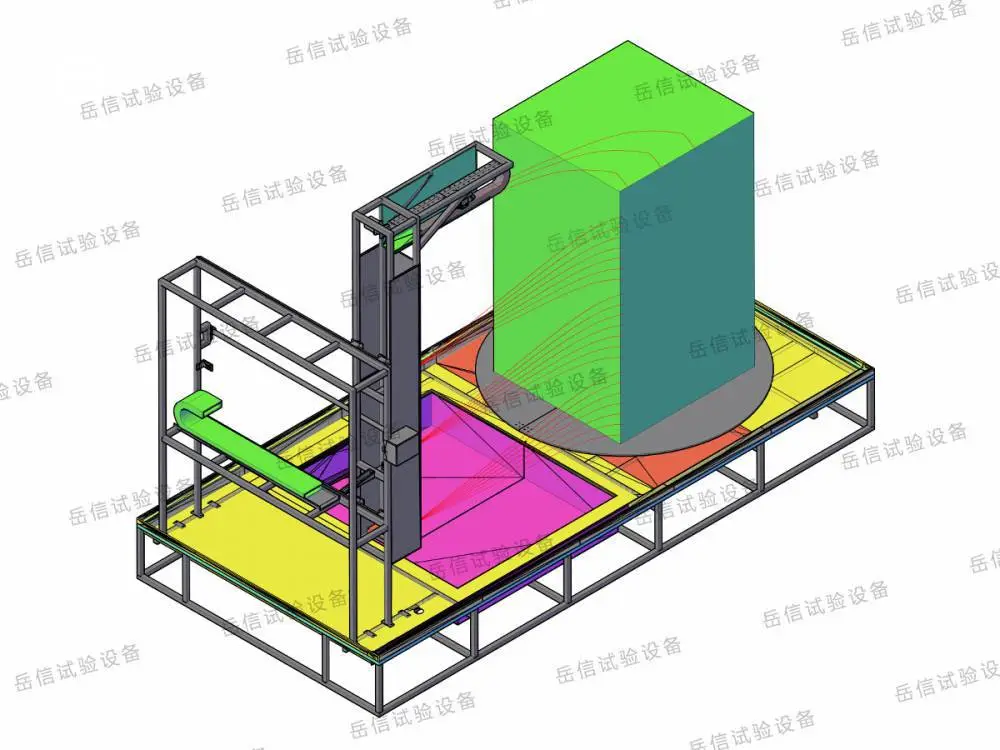

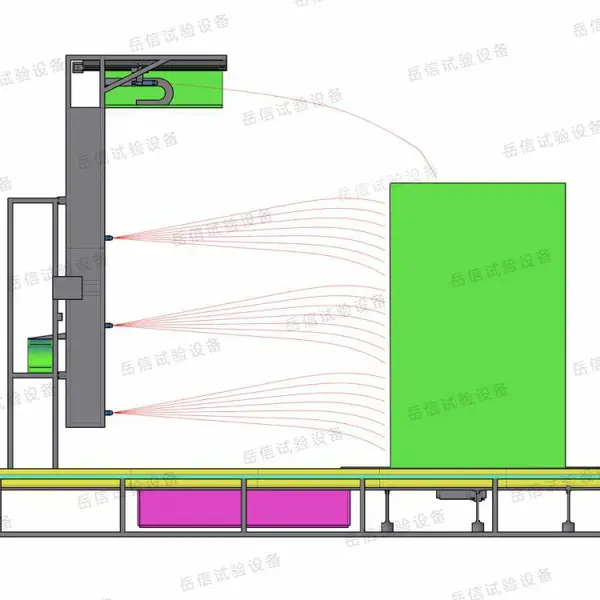

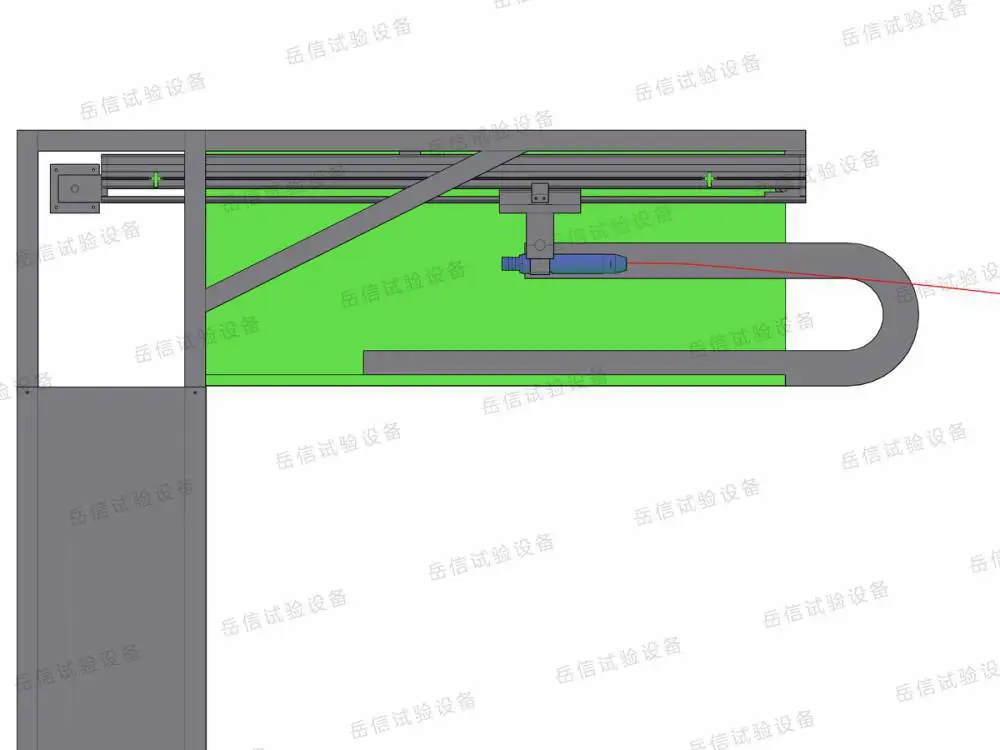

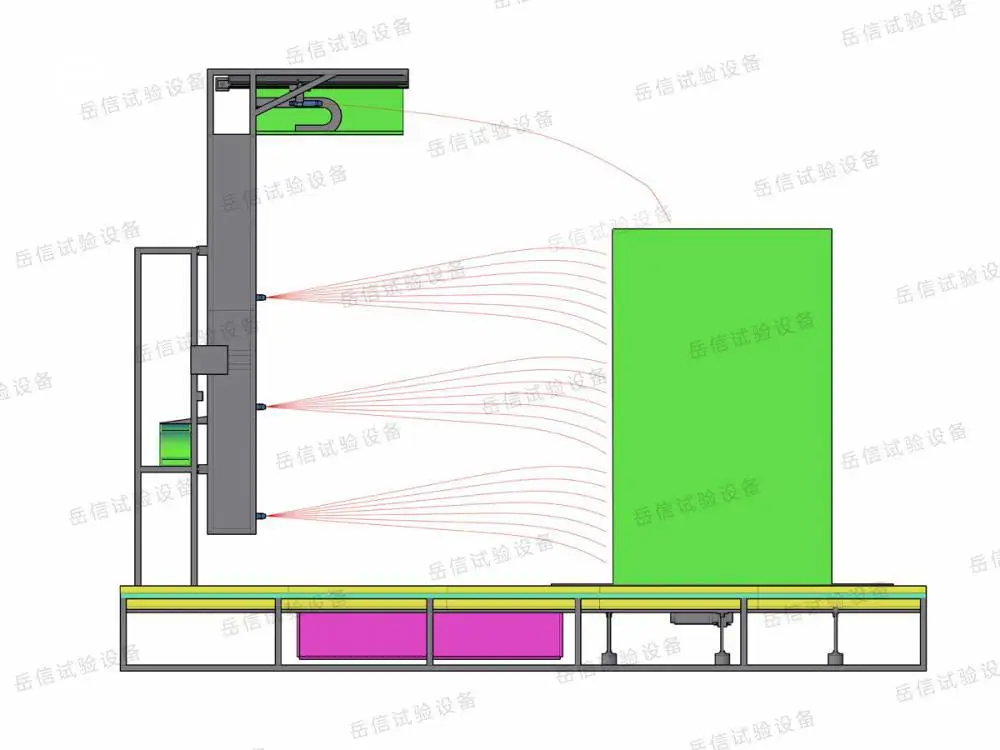

6、喷枪安装方式:

a）垂直摆动方向:1个喷枪为一排,上下摆动(范围大于0.8米),配3排。

b）顶部安装1把固定的喷枪，斜对样品喷淋。

c）一共4把喷枪，每个喷枪都单独进行流量显示及调整。

7、过滤措施：水泵进水口上安装200目不锈钢过滤器，方便清洗。

8、转台驱动：使用国产优质步进电机，速度可在触控屏上设定（可调），在标准范围内精准无级可调，并有归零定位功能。

9、核心控制系统采用呵呵昆仑通泰7寸触摸屏+松下PLC，电器元件采用如LG、欧姆龙等进口品牌，接线工艺符合***要求，电板布局合理，接线牢固，标示清楚。1、适用于进行产品的IPX5防水等级测试。

2、整机全部采用SUS304#材料加工制造，确保长时间使用不生锈。

3、箱式结构；自带水箱，循环用水；储水箱内装有水位浮球阀，自动控制进水，并有低水位检测。

4、门上有大面积透明观察窗（钢化玻璃材质），箱内安装有LED照明灯，方便观察内部测试情况。

5、IPX5：19把IPX5喷枪，喷枪依照IEC60529之规格承制

6、喷枪安装方式:

a）垂直摆动方向:5个喷枪为一排,上下摆动(范围大于0.5米),配2排。

b）水平摆动方向:2个喷枪为一排,左右摆动(范围大于0.5米),配3排。

c）顶部安装3把固定的喷枪(可IPX34花洒喷头)

d）一共19把喷枪，每个喷枪都单独进行流量显示及调整。

7、过滤措施：水箱盖板上有50目不锈钢过滤网，方便清洗。

8、转台驱动：使用国产优质步进电机，速度可在触控屏上设定（可调），在标准范围内精准无级可调，并有归零定位功能，通过气缸驱动，转台能倾斜10度。

9、核心控制系统采用威纶7寸触摸屏+松下PLC，电器元件采用如LG、欧姆龙等进口品牌，接线工艺符合***要求，电板布局合理，接线牢固，标示清楚。

l?技术参数

1、IPX5喷水孔径：6.3mm；

2、IPX5喷水流量：100±5L/min；

3、水压（Mpa）：按规定水流量调节；

4、喷水距离：2.5米-3米（喷嘴离转台中心距离）；

5、喷枪摆动驱动：步进电机。

?
