曙辰电气设备有限公司主要生产高压真空断路器、SF6断路器、隔离开关、计量箱、互感器、熔断器、避雷器、环网柜、箱变等电力设备，产品资质齐全欢迎咨询报价，质量***期待与您合作。

?10-35KV组合式互感器有什么优势？
组合式计量箱已经走进我们千家万户，其本身有很强的实用性。我们从它的优缺点来详细的为大家介绍一下组合式计量箱，希望对大家有所帮助。

组合式计量箱优点有哪些？ 组合式计量箱高压侧和低压侧接线方便；在箱内已把电流、电压互感器的接线安装好组成一个箱安装好组成一个箱安装方便。

通过组合式计量箱体积小、点地面积小，节省安装场地。箱内的电压互感器高压侧没有装熔断器，容易造成短路爆炸故障，超级将馈线跳闸，造成用户停电事故；因电流、电压互感器装在一起，其中一具互感器发生故障就要整个箱一齐更换，故障***。

高压干式电力计量箱为三相二元件组合互感器，分别为二台电流互感器元件及二台全 缘电压互感器元件组装在一个槽钢底座上。供户外35kV电力系统中作电压、电流电能计量使用。二台电流互感器元件分别串接在线路的A、C相上，二台电压互感器元件组成三相V式接线，产品为环氧树脂与硅橡胶复合 缘产品，性能稳定。并且该组合互感器与一组35kV级三相组合避雷器(HY5WZ1-51/150*51/134)组装在一起,有效地限制了户外运行环境中可能出现的各种过电压,以保护该组合互感器的可靠运行。

?35KV高压电力计量箱产品说明书

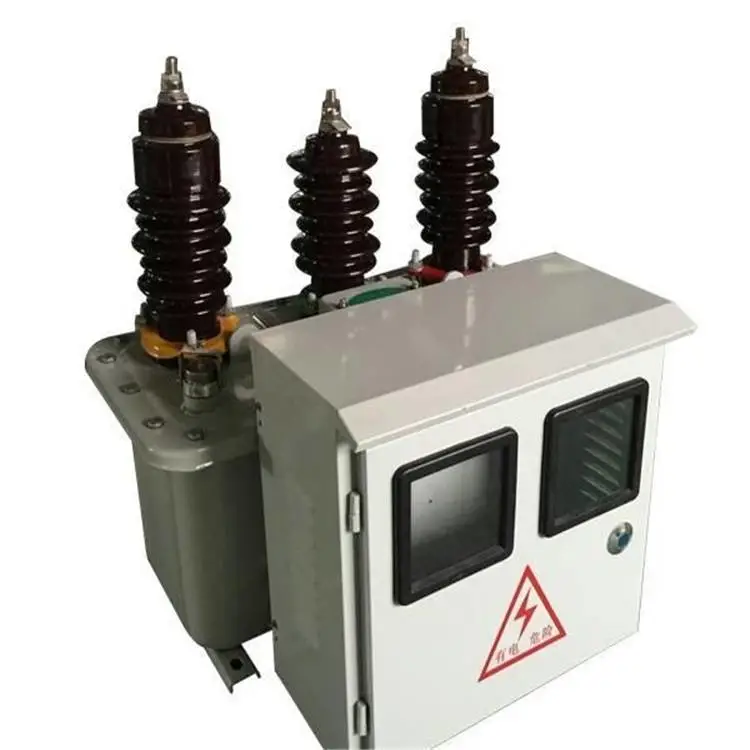

JLS-35高压计量箱(组合互感器)主要由组合互感器和电度表箱两部分组成，组合互感器由两台单相电压互感器和两台电流互感器组成，电度表内配有有功和无功电度表各一台，可分别计量有功电能和无功电能。具有计量精度高，重量轻，安装方便，防窃电等优点。

二、JLS-35高压计量箱使用环境条件

1、海拔高度不超过1000m；

2、环境温度：＋40℃；日平均不超过30℃；***-25℃；

3、系统接地方式：中性点非有效接地系统；

4、大气条件：大气中无严重污秽。

三、结构特征

1、本产品由组合互感器和仪表箱两个部分组成

2、组合互感器由两只单相电压互感器连体成为（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。

3、仪表箱与组合互感器的二次绕组出线相连接起来，仪表箱内装三相有功电度表和无功电度表各一块，从箱内观察可清楚地读抄数字。

四、JLS-35高压计量箱产品验收

1、检查铭牌数据、合格证是否要求一致。

2、按产品装箱单检查产品的各部件、备件是否齐全；各个部件是否完好。

3、检查各部件紧固螺丝、一次导杆、二次接线柱、电表接线有无松动现象。

4、工频耐压试验：按照出厂试验值的80%进行验收。

5、电流互感器、电压互感器的误差检验。（***）

6、检查u、n220v控制电源输出是否符合要求。

五、运输贮存与售后服务

1、本产品的运输，需在包装条件下进行。运输过程中不应受到剧烈振动和撞击，其运输安装贮存应符合JB/T15464——1995（仪器仪表安装通用技术条件）贮存地方应干燥通风，环境温度不超过-25~40℃，相对湿度不超过85%，空气中无腐蚀性气体和霉菌。

2、本产品如在保修期内出现问题，请用户不要自行打开箱体、表箱，要保持整体状态，否则我公司不予保修。
