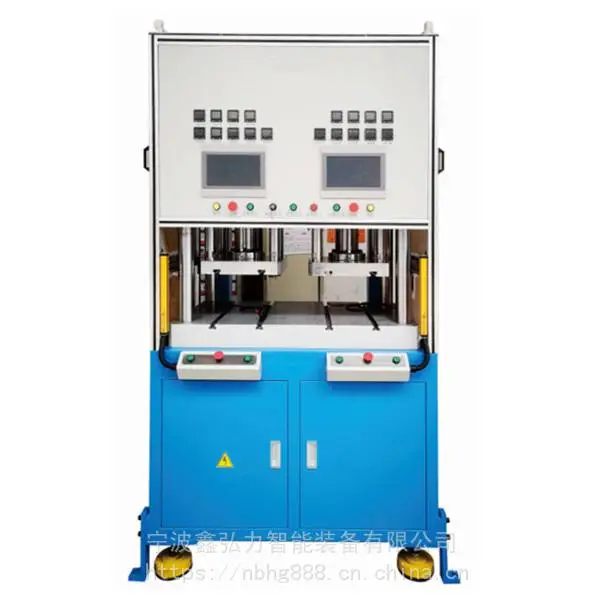

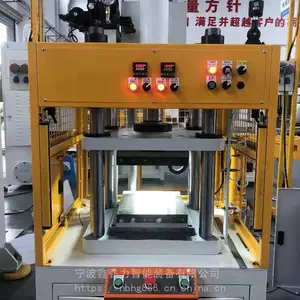

一、热压封装伺服油压机/四柱伺服液压机/冷压封装油压机 设备简要概述：

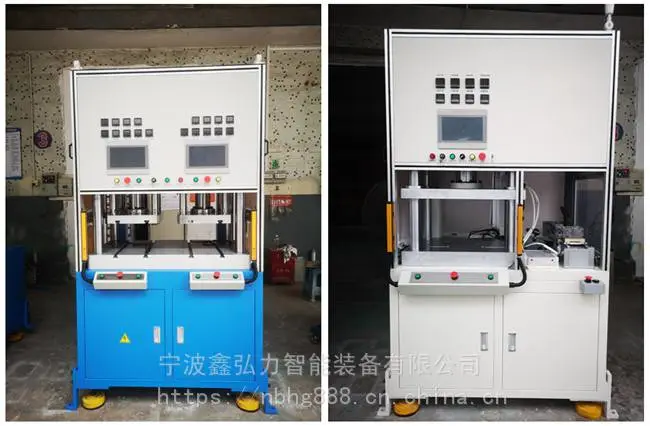

热冷压封装伺服油压机采用四柱结构，主要由机架、冲压滑块、操作工作台、四导向柱、上主油缸、比例液压系统、伺服电气系统、压力传感器、管路等配件组成。热冷压封装伺服油压机主要适用于粉末成型热冷压封装工艺。有双工位和单工位二种机型。

1.设备名称： 粉末成型伺服油压机

2.设备型号： XHL-106SF

3.设备出力范围：20T-50T

4.设备的作用：适用于粉末成型热冷压封装工艺

5.设备的动力源：电动油压力源

6.设备结构：四柱式结构

二、热压封装伺服油压机/四柱伺服液压机/冷压封装油压机设备的工作效率：

下行240mm/S、慢速加压20mm/S、回位 180mm/S

三、热压封装伺服油压机/四柱伺服液压机/冷压封装油压机设备的工作条件：

1．工作环境：环境温度-10~45℃，相对湿度40~80%

2．电源电压：AC380V（±10%），频率50HZ（±1HZ）三相五线

四、热压封装伺服油压机/四柱伺服液压机/冷压封装油压机触摸屏功能：

1．运行界面；显示当前数据显示，当日产量，显示设备的当前工作状态、显示当前各种参数设定值等、以及各种故障报警。

2．参数设定；保压时间角度设定、上下限位置、工进位置、设备出力，光栅状态， 设备运行速度，压装力检测设定，空久停机时间等设定。

3．触摸屏具有以太网接口，USB接口，RS485通讯接口，128M内存，数据存储及输出功能，打印功能等。

4．自/手动转换按钮（在触摸屏安装盒测端设有：电源指示，电源开关，设备复位 ，三色指示灯，报警蜂鸣器）等按钮。

五、热压封装伺服油压机/四柱伺服液压机/冷压封装油压机产品特点：

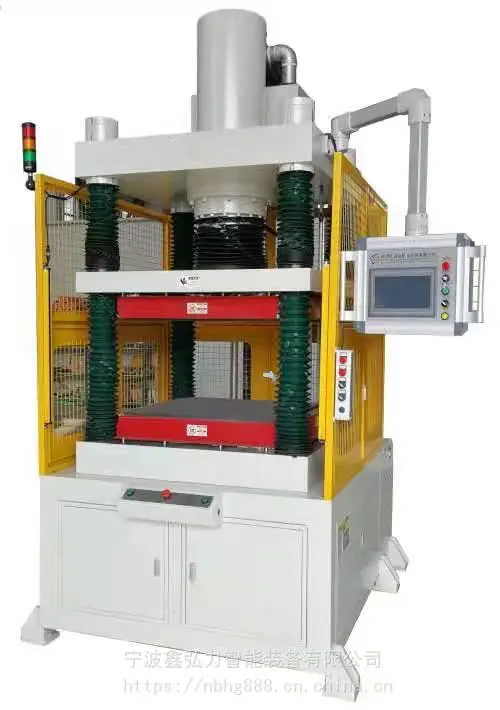

1、机身采用传统四柱式结构，和传统机械式冲床相仿，结构简单紧凑，占地面积小，操作方便 。

2、主缸为活塞式油缸，内设快速缸，可实现高速下行，慢速压制动作。提高生产效率。

3、油缸为上油缸式，冲压滑块工作时从上往下压制,下模静止，上模压制。

4、机身上部装有精密定位装置，机械死限位，并有伺服调装置。

5、精密定位装置采有伺服马达驱动。定位精度0.01mm。

6、电气系统采用PLC+伺服系统+触控屏+比例驱动，配合比例液压系统，按照工艺要求发出指令，完成本机工艺循环动作。

7、友好人机介面，可任意存取200组参数程序。

8、位置由电子尺定位，可任意设置行程位置。高精*定位采用机械死限位，定位精度理论上为±0.0mm ，实际定位精度0.01-0.02mm。

9、压力由压力传感器检测，可任意设置机器压力。

10、移动工作台自动送料。
