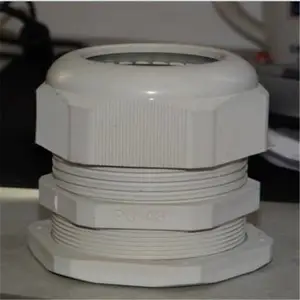

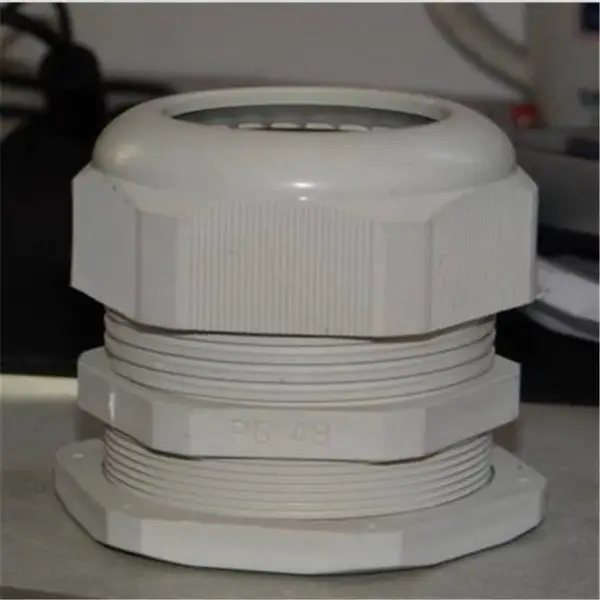

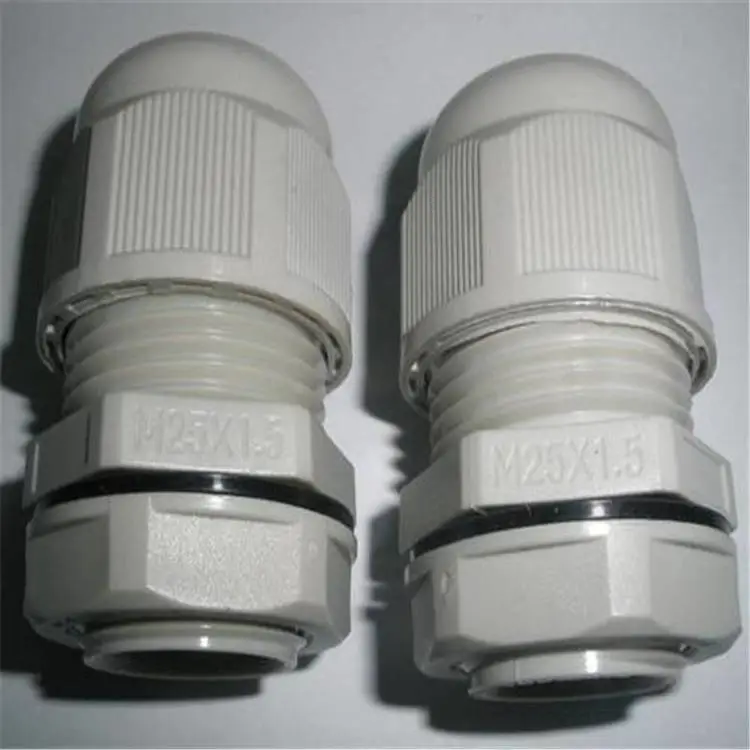

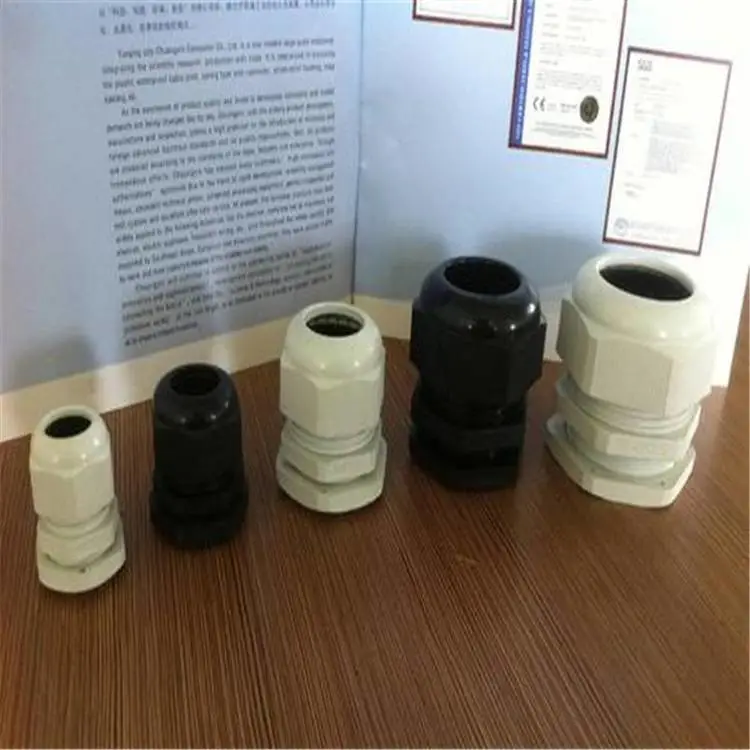

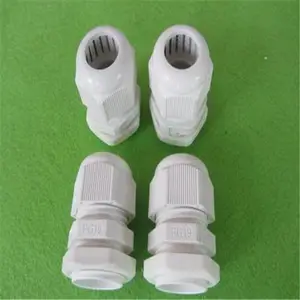

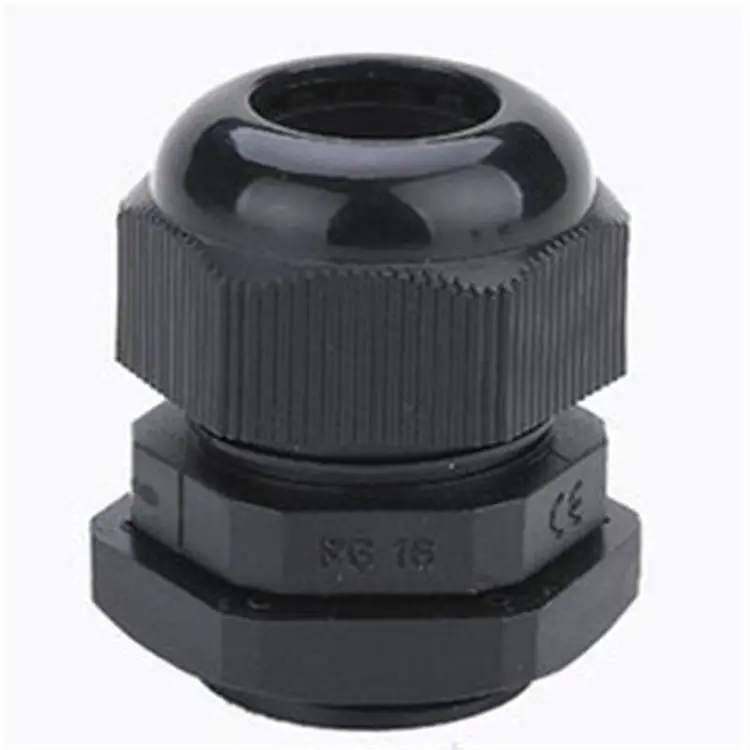

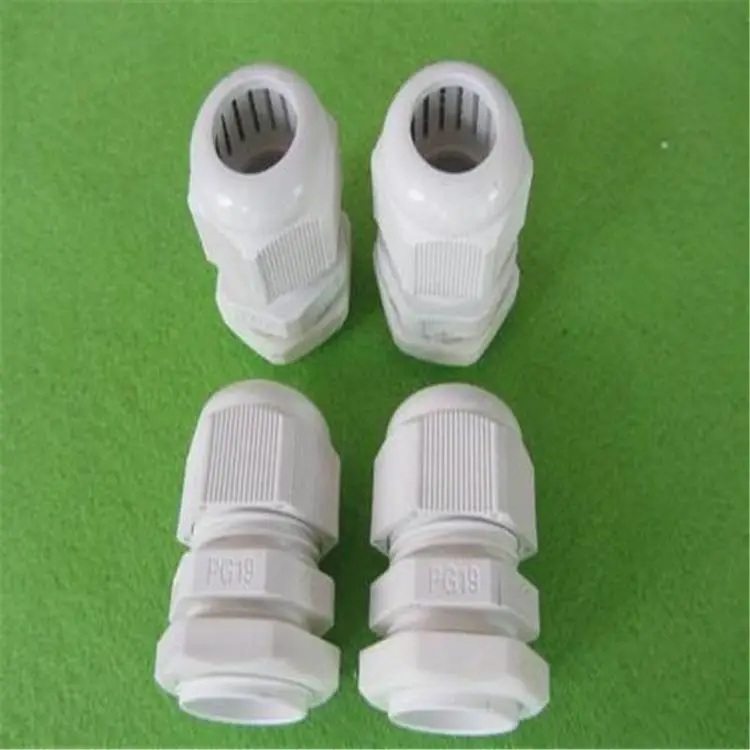

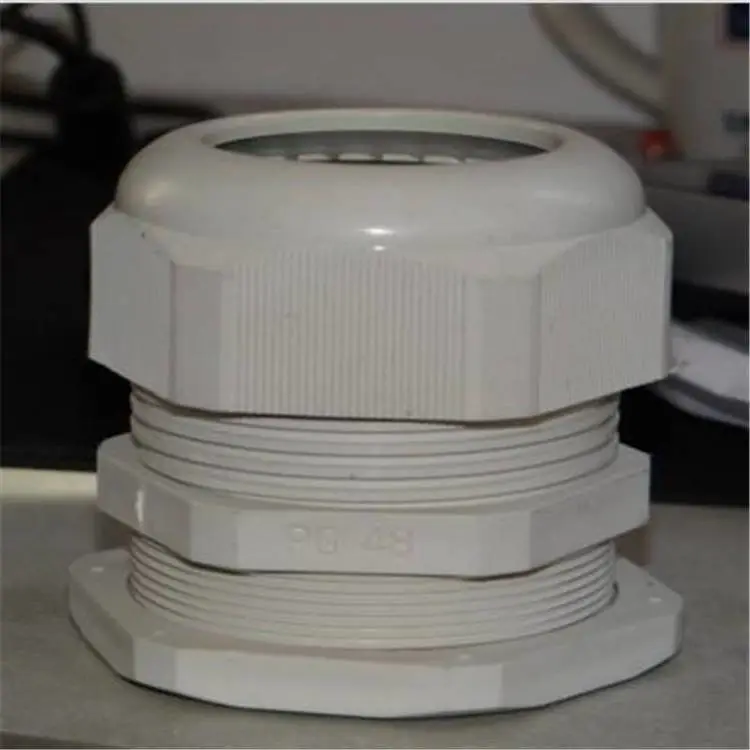

电缆防水接头

电缆防水接头是在电力系统中经常用到的一种连接器件。主要是应用在户外产品、中大型的远方控制机械，本体在户外控制系统不在本体上的设备。比如化工厂、电厂、供电局、电信网络的基站中、自动化程度较高的工厂中，都要用到电缆防水接头。

参数及型号

制作应用

1、安装正常工艺

制作好连接管后，用黄绸带缠绕，搭接幅度为带宽的一半，缠绕长度要超过剥切口150～200mm，层数要看电压等级了。再在外层用J-20自粘胶带缠绕，搭接幅度为带宽的一半。长度要超过黄绸带至少100-150mm，层数不少于6层。

三相做好后。将它们理成圆形，再用自粘胶带按上述方法缠绕成圆形，***后用塑料防磨胶带缠绕，搭接幅度为带宽的一半，搭接幅度为带宽的一半。长度要超过自粘胶带至少150mm，层数不少于3层。

2、低压电缆中间接头的防水处理步骤：

1）端子压接好以后，在端子周围缠绕防水填充胶。收缩热缩管。

2）如果是一般略微潮湿的环境，就在电缆两端分别缠绕上防水填充胶带，收缩护套管（护套管两端必须带胶）即可。

3）如果环境比较恶劣，就必须使用自粘性防水胶带进行***防水（也可以使用热缩防水胶带，我们一般都用自粘胶带，热缩胶带处于用于电缆破损修补）。方法是：

A、填充完防水填充胶以后，在填充胶外层用自粘防水胶带缠绕一层或者拉长自粘防水胶带缠绕多层，但厚度不要太厚，以免太大了导致绝缘管套不进去。

B、将热缩管套在胶处收缩好。

C、在热缩管两端缠绕防水胶带，然后再缠绕一层自粘防水胶带，在电缆绝缘护套的两端缠绕防水胶带和自粘胶带，然后将护套管加热收缩完毕即可。

3、安装注意事项

1）根据需要电缆接头的型号规格选购合适的接头材料，如今电缆接头材料质量也是参差不齐，但是为了确保电缆接头质量，建议不要贪图便宜，选择质量***的电缆接头厂家的材料。

2）电缆接头时不要选择雨天，因为电缆进水会严重影响电缆的使用寿命，严重的甚至会出现短路事故。

3）制作电缆防水接头***定要仔细阅读厂家的产品说明书，这一点对于10kV及以上电缆，尤为重要，做之前把所有的工序都想好再做。

4）10kV以上单芯铠装电缆的终端接头，切记只能一端钢带接地。

5）铜管压制时不能太用力，只要压接到位即可，压接后的铜端面势必会有很多凸起点，这个一定要用锉刀挫平，不能留有任何毛刺。

6）热缩电缆接头在使用喷灯时，要注意喷灯来回移动，不能只对着一个方向不断地喷灯。

7）冷缩电缆接头的尺寸必须严格按照图纸说明来做，尤其是抽出预留管中的支撑物时，更要小心才是。

应用注意事项

1）为了***防水和***时间的运行，建议使用双壁涂胶热缩套管和绝缘套管。

2）为了***接头处能承受的一定的压力，建议增加一根护套管***绝缘和保护。

3）使用的自粘胶带（或热缩防水胶带）均为高压产品，确保绝缘安全。

4）施工时，接头采取错开对接方式（即，电缆不需要整齐截断对接）。
