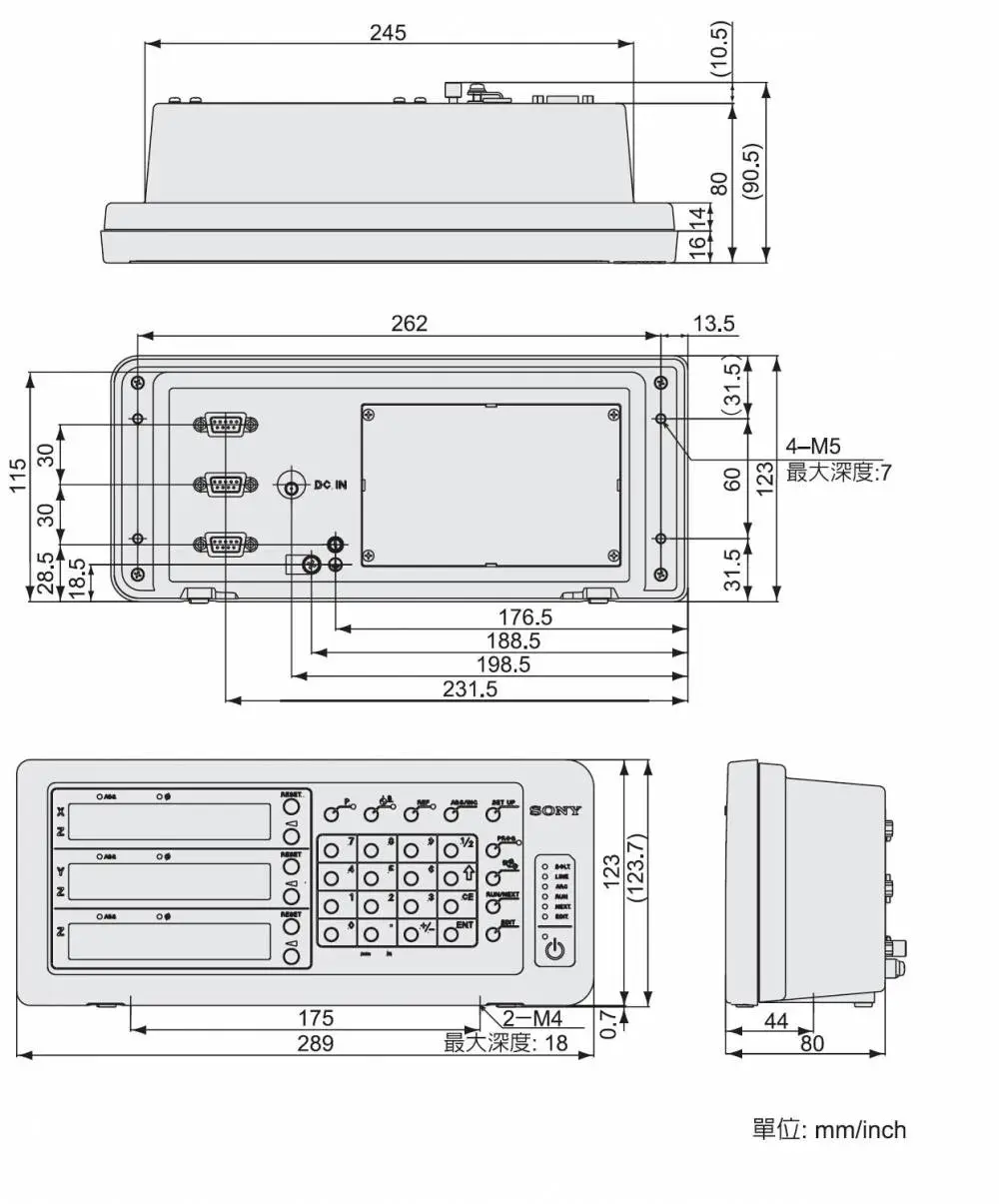

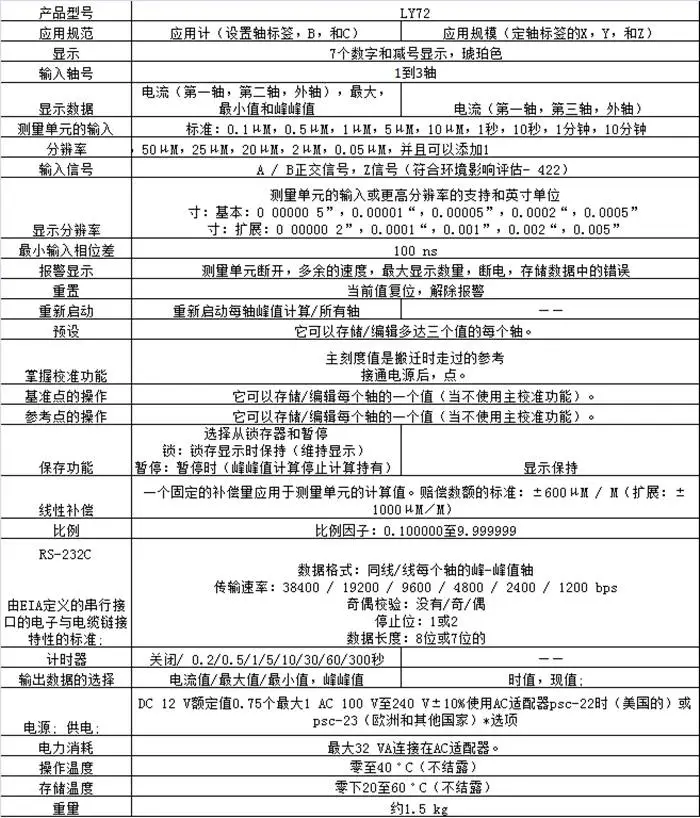

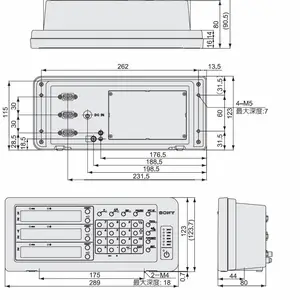

显示

7位数和负数显示,淡黄色

显示数据

电源开启时显示数据

可以设定在电源开启时显示各轴的数据

显示切换

各轴的显示数据可以用按键作业设定

可以选择各轴的计算值并显示于计数器的显示A,B和C.（进阶设定选单与按键作业）

原厂设定:

显示A:*轴目前值

显示B:二轴目前值

显示C:三轴目前值（也可以切换输入轴）

测量机组输入解析度

标准: 0.1μm，0.5μm，1μm，5μm，10μm，1秒，10秒，1分钟，10分钟

扩充：可以加入100μm，50μm，25μm，20μm，2μm，0.05μm和1度

显示解析度

测量机组输入解析度或*高而且支援的英寸单位

英寸:基本0 00000 5”，0.00001”，0.00005”，0.0002”，0.0005”

英寸:扩充:0.000002”,0.0001”,0.001”,0.002”,0.005”

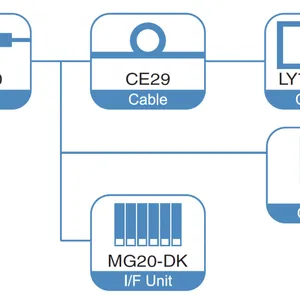

输入讯号

A/B正交讯号,Z讯号（符合EIA-422）

小输入相位差

100ns

量化误差

±1次

警告显示

测量机组中断连接,超速,超过大显示额,断电,储存数据错误

重设

按键作业与外部重设

目前值重设,警告取消

重新启动

START键与外部输入

为各轴/所有轴重新进行峰值计算

预设

以按键作业预设/调 用,外部唤回

电源开启后超过参考点时,主机校准值会被重置.

数据点作业

数据点设定/以按键作业重置

各轴可以储存/编辑个值（不使用主机校准功能时）

参考点作业

参考点保留/以按键作业重置

各轴可以储存/编辑个值（不使用主机校准功能时）

保留功能

以般用途输入选择寄存而且以HOLD键作功能能时寄存输入

可以从寄存与*暂停选择

寄存:寄存时保留显示（显示保留）

暂停:暂停时停止峰值计算（峰值计算保留）

般用途的输入

输入接头

Phoenix接触端子单元接头,9支针脚（包括外部重设和外部预设值调用（预设唤回））

可以为输入13选择功能

输入1: （适用于A轴） 保留功能（寄存,*暂停）,*重新启动,显示模式切换,外部参考点载入,调用外部预设值.

输入2: （适用于A轴） 保留功能（寄存,*暂停）,*重新启动,显示模式切换,外部参考点载入,调用外部预设值.

输入3: （适用于A轴） 保留功能（寄存,*暂停）,*重新启动,显示模式切换,外部参考点载入,调用外部预设值.

般用途的输出

输出接头

Phoenix接触端子单元接头,5支针脚

可以为输出13选择功能

输出1: （适用于A轴） 警告,*显示模式,侦测到参考点的讯号,参考点警告

输出2: （适用于B轴） 警告,*显示模式,侦测到参考点的讯号,参考点警告

输出3: （适用于C轴） 警告,*显示模式,侦测到参考点的讯号,参考点警告

线性校正

固定的校正量会被套用测量机组的计数值.

校正量标准: ±600μm/m（扩充: ±1000μm/m）

按比例缩放

比例因数:0.1000009.999999

按键锁

可以设定和取消按键锁定.

目前值储存

可以设定是否要在是源关闭时储存目前值.

电源开启时的显示

可以选择显示LY或计数

闪变控制

显示值的小位数不稳定时,会显示平均值.

RS-232C

数据输出格式:所有轴在/各轴在新的行,标题开/关以及标题类型

计时器:OFF/0.2/0.5/1/5/10/30/60/300钞

输出数据选择:目前值/大值/小值/峰间值

传输率:38400/19200/9600/4800/2400/1200bps

同位:无/奇同位/偶同位

停止位元:1或2

数据长度:8位元或7位元

省电

预设时间内没有作业时关闭显示.（时间可以设定）

电源供应

DC 12V额定0.75A/1A

AC 100V-240V±10%（使用交流电源转接器（选用件）时）

耗电量

32VA（连接交流电源）

作业温度范围

040℃（没有结露）

保存温度范围

-2060℃（没有结露）

质量

约1.5kg
