J120-524美国UE炉膛压力开关 隔爆型压力控制器

压力开关 J120 型:一个单刀双掷(SPDT)输出;环氧涂层外壳;内部可调,无参考刻度，二个电气接口

H121 型:一个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，一个电气接口

H122 型:二个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，一个电气接口

H122P 型:二个单刀双掷(SPDT)输出;密封型开关;环氧涂层外壳;外部可调，有参考刻度，一个电气接口

差压开关 J120K 型: 一个单刀双掷(SPDT)输出;环氧涂层外壳;内部可调,无参考刻度，二个电气接口

H121K 型: 一个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，一个电气接口

H122K 型: 二个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，一个电气接口

温度开关 B121 型：直插式；一个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，单导线管

B122 型：直插式；二个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，单导线管

C120 型：直插式；一个单刀双掷(SPDT)输出;环氧涂层外壳;内部可调,无参考刻度，双导线管

E121 型：温包及毛细管式；一个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，单导线管

E122 型：温包及毛细管式；二个单刀双掷(SPDT)输出;环氧涂层外壳;外部可调,有参考刻度，单导线管

F120 型：温包及毛细管式；一个单刀双掷(SPDT)输出;环氧涂层外壳;内部可调,无参考刻度，双导线管

820E 型：温包及毛细管式；一个单刀双掷（SPDT）输出；外部可调，带温度指示器，双导线管

822E 型：温包及毛细管式；二个单刀双掷（SPDT）输出；外部可调，带温度指示器，双导线管

美国UE压力开关在使用中的维护

1．为了避免损害器件，耐压和***高温度不能超过说明书内允许的范围，即使是短暂的过程中。操作中可以允许在启动和测试时达到***大压力和***高温度，但是在连续操作中，，一定要严格安装范围制定的数据来操作。长时间的工作在***大压力和***高温度下会减小传感器的寿命。
2．一个备用件在恶劣环境应用中非常必要，如元件的损坏可能会危及到生命和财产，或高低限的失控将导致系统崩溃。
3．必须要注意控制器量程的选择，确保在无意甚至有意的情况下的设定值错误选择也不会导致系统安全上有隐患。
4．在震动，冲击的地方或者温度变化大的地方不会损害或影响控制器，但是在潮湿的地方要将入口点密封起来防止湿气的进入。
5．出货后禁止改变或修整元件，如果必须更改，必须先要和UE公司咨询。
6．要注意对元件的监控，注意元件是否有设***飘移或者显示错误的情况发生，如果有，立刻要对元件进行检查。
7．对元件进行预防性的维护和定期的检查是很重要的，可以检查元件是否有损害，这些可能会危及到财产和人员安全。
8．对于所有的元件，在使用前都必须检查出厂设置。
9．说明书中规定的额定功率一定不能超过。超载将会对元件进行损害。电线单元一定要安照当地或国际的标准选择正确的型号安装。
10． 不要把元件安装在一个环境温度超过说明书制定范围的环境中。

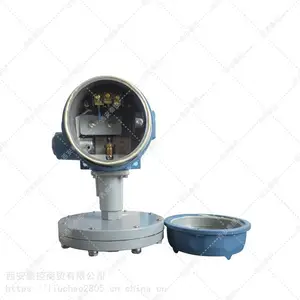

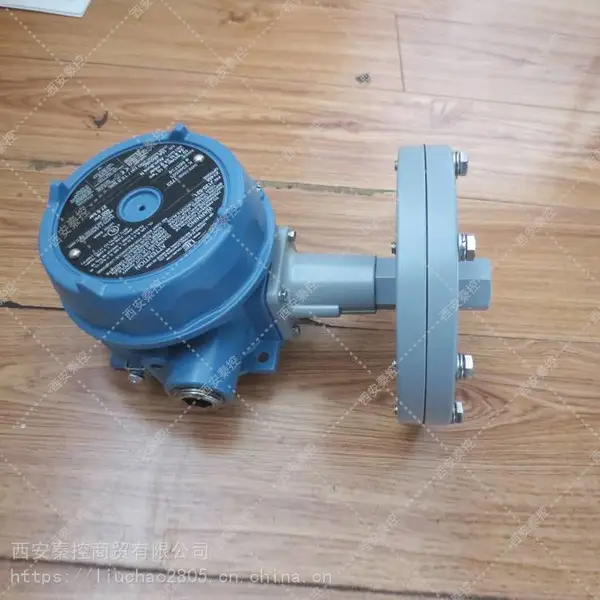

J120-520 J120-521 J120-522 J120-523 J120-524 J120-525开关实物图展示

型号及参数
Model       Adjustable Set Point Range               Deadband                                  Over Range           Proof
                 Low end of range on fall;                                                                       Pressure*            Pressure**
                High end of range on rise
                 “wc                          mbar                 “wc                   mbar                   psi            bar        psi       bar
Type J120
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520      300 Vac to 0            -746,7 to 0          0.2 to 8          0,5 to 19,9               200          13,8     400      27,6
521      10 Vac to 10            -24,9 to 24,9       0.1 to 0.6       0,2 to 1,5                 200          13,8     400      27,6
522      50 Vac to 50            -124,5 to 124,5   0.1 to 3          0,2 to 7,5                 200          13,8     400      27,6
523      0.5 to 5.0                 1,2 to 12,4          0.1 to 0.3       0,2 to 0,7                 200          13,8     400      27,6
524      2.5 to 50                  6,2 to 124,5        0.1 to 0.8       0,2 to 2,0                 200          13,8     400      27,6
525      10 to 250                 24,9 to 622,3      0.1 to 6          0,2 to 14,9               200          13,8     400      27,6

美国UE防爆压力开关的功能特点
防爆压力开关性能稳定可靠
结构简单，无可拆卸部件
SPDT或DPDT输出
铸铝外壳，可选防爆
多种压力及电气接口可选
防爆压力开关具有控制功能;
防爆压力开关采用压力传感器;
开关信号可靠;
比普通机械压力开关精度高，响应快;
防爆压力开关便于现场安装设定和调试
全密封型快速干接点开关，带有端子盒
连续调节; 调节无死区，零点到满量程设定任意调整;
防爆压力开关适合各类工业现场能够理想的替代国外同类产品
多种不同类型的传感组件材料，包括焊接不锈钢膜片及波纹管。

西安秦控商贸有限公司是一家以经营国外***为主，同时销售国内自主生产产品的自动化仪表公司。我公司的***特色如下：

一、对客户快速的响应：大量的现货满足您对货期的要求；

二、完整的解决方案：专业的技术团队为您提供售前选型指导，售中操作演示以及售后技术支持；

三、增值服务：原装正品资质为您提供优势的价格支持及品质***。

确保每一位客户满意是我公司一直秉承和坚持的服务宗旨。

销售：美国UE 德国WIKA 美国SOR 美国DWYER 美国GO  美国CCS E+H等国外***

自主销售：压力表 热电阻/热电偶温度计 流量计 液位计

美国UE防爆压力开关型号对照表

J120-520 J120-521 J120-522 J120-523 J120-524 J120-525 J120-530 J120-531 J120-532 J120-533

J120-565 J120-566 J120-567 J120-171 J120-172 J120-173 J120-174 J120-183 J120-184 J120-185

J120-186 J120-188 J120-189 J120-483 J120-484 J120-485 J120-486 J120-488 J120-489 J120-S126B

J120-S134B J120-137B J120-S144B J120-S152B J120-S156B J120-S164B J120-190 J120-191 J120-192

J120-193 J120-194 J120-490 J120-491 J120-492 J120-493 J120-494 J120-126 J120-134 J120-137

J120-144 J120-152 J120-156 J120-164 J120-356 J120-358 J120-361 J120-376 J120-270 J120-274

J120-612 J120-616 J120-680 J120-701 J120-702 J120-703 J120-704 J120-705 J120-450 J120-452

J120-451 J120-453 J120-454 J120-550 J120-551 J120-552 J120-553 J120-554 J120-555 J120-15622

J120-15834 J120-15835 J120-15836 J120-15837 J120-15838 J120-15839

H121-15875 H121-S126B H121-S134B H121-S137B H121-S144B H121-S146B H121-S156B H121-S164B

H121-126 H121-134 H121-137 H121-144 H121-146 H121-156 H121-164 H121-358 H121-361 H121-376

H121-612 H121-614 H121-270 H121-274 H121-450 H121-452 H121-453 H121-454 H121-550

H121-552 H121-553 H121-554 H121-555 H121-701 H121-702 H121-703 H121-704 H121-705

H122-S126B H122-S134B H122-S144B H122-S146B H122-S156B H122-S164B

H122-126 H122-134 H122-144 H122-146 H122-156 H122-164 H122-358 H122-361 H122-376

H122-612 H122-614 H122-270 H122-274 H122-450 H122-452 H122-453 H122-454 H122-550

H122-552 H122-553 H122-554 H122-555 H122-702 H122-703 H122-704 H122-705

H122P-S126B H122P-S134B H122P-S144B H122P-S146B H122P-S156B H122P-S164B H122P-126

H122P-134 H122P-144 H122P-146 H122P-156 H122P-164 H122P-270 H122P-274 H122P-358

H122P-361 H122P-376 H122P-450 H122P-452 H122P-453 H122P-454 H122P-550 H122P-552 H122P-553

H122P-554 H122P-555 H122P-612 H122P-614
