树脂类型：环氧丙烯酸乙烯基酯树脂
　　特点：耐化学性、耐溶剂性、抗渗透性优良
　　主要用途烟气脱硫装置、各种化工设备等的衬里主体
　　使用温度液态:≤120℃气态:≤130℃性状颜色：白色、半透明、淡绿色、淡蓝色。
　　完成涂层厚度2mm／二到三遍。
　　涂敷方法刮板、抹子涂抹
　　比重：1.4-1.8
　　涂敷用量：实用值：3.8kg/m2
　　施工配比（wt/%）主剂：引发剂：促进剂
　　100：1～1.5：0.5～1
　　间隔时间4小时～30天
　　操作条件环境温度：5℃-30℃
　　相对湿度：85％以下
　　包装主剂：铁桶（20L）
　　引发剂及促进剂：塑料容器（5L或10L）
　　保管方法保管于阴凉干燥处，避免阳光直射
　　保质期限20℃下三个月，15℃下六个月
　　玻璃鳞片胶泥（高温）
　　树脂类型酚醛环氧型乙烯基酯树脂
　　特点耐化学性、耐溶剂性、抗渗透性优良
　　主要用途烟气脱硫装置、各种化工设备等的衬里主体
　　使用温度液态:≤100℃气态:≤200℃
　　涂层厚度2mm／二到三遍完成
　　涂敷方法刮板、抹子涂抹
　　性状颜色：白色、半透明/淡绿色、淡蓝色。
　　比重：1.4-1.8
　　涂敷用量：实用值：3.5kg/m2
　　施工配比（wt/%）主剂：引发剂：促进剂
　　100：1～1.5：0.5～1
　　间隔时间4小时～30天
　　操作条件环境温度：5℃-30℃
　　相对湿度：85％以下
　　包装主剂：铁桶（20L）
　　引发剂及促进剂：塑料容器（5L或10L）
　　保管方法保管于阴凉干燥处，避免阳光直射
　　保质期限20℃下三个月，15℃下六个月

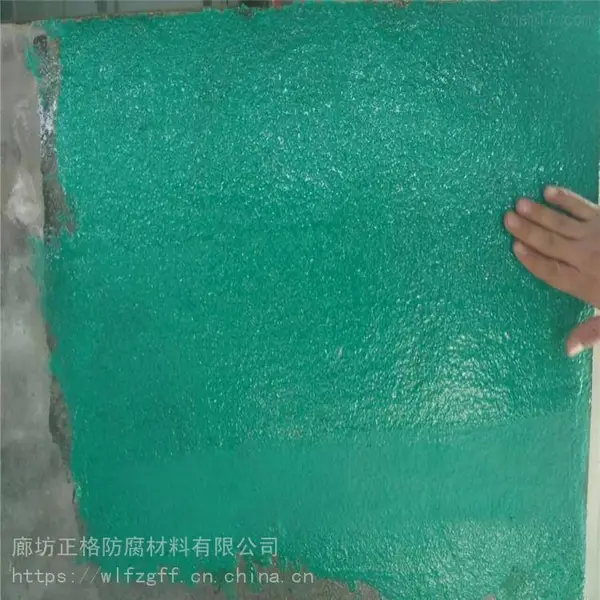

　　产品说明
　　1、玻璃鳞片胶泥具有抗渗透屏障，腐蚀性气体渗透率低；
　　2、玻璃鳞片胶泥良好的耐水、酸、碱、部分溶剂及其它一些特殊化学介质性能；
　　3、玻璃鳞片胶泥硬化收缩小，与多种基材粘结性强，易局部修补；
　　4、玻璃鳞片胶泥高韧性，良好的力学性能，适应温度骤变；
　　5、玻璃鳞片胶泥交联固化，表面硬度高，有良好的蚀性；
　　6、玻璃鳞片胶泥可长期使用温度：湿态100/180℃，干态120/200℃。
　　7.玻璃鳞片胶泥和玻璃钢相比，它的突出优点是抗渗性能，抗渗率约为玻璃钢
