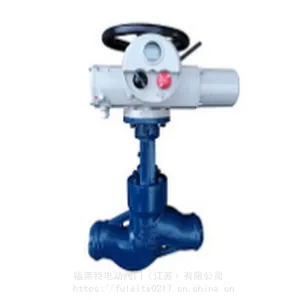

一、燃烧器管道蝶阀控制电动执行器产品概述：

       燃烧器管道蝶阀控制电动执行器是电动蝶阀的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制***的运动装置。适用于球阀、蝶阀、风门等90度回转型的阀门。该产品具有功能全面、控制系统***、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用于。

二、燃烧器管道蝶阀控制电动执行器特点与参数：

1.该装置防尘、防雨、防轻腐蚀、其防护等级为IP55（特殊订货IP65、IP67）。

2.转矩控制机构动作可靠、调节方便、转矩重复精度高。

3.采用阀门电动装置三相异步电机，起动转矩大、转动惯性小、使用寿命长等特点，F级绝缘。

4.工作制为短时10分钟（特殊订货30分钟）。

5.配有机械式（常规型）或液晶（常规型无）阀位指示器，可直观知道阀门的开度大小。

6.手电动切换：全自动切换，需手动时直接***手轮即可操作电动装置；需电动时直接电动操作，没有切换手柄的操作。（注意：电动运行时请勿***手轮！）

7.有行程限位、过力矩限位和机械限位开关等三重保护，保障了驱动装置和阀门的使用安全。

8.供电电源：常规为380V（±10％），50Hz（特殊订货三相660V、415V、单相220V、60Hz）.

9.防爆标志：ExdIIBT4（常规型不防爆）。

10.环境相对湿度：≤95％（25℃时）。

11.环境温度：-20~+60℃（特殊订货-40~+100℃）。

三、燃烧器管道蝶阀控制电动执行器操作说明：

福莱特
执行器的电气罩上两个旋钮，一个是操作方式选择旋钮（红色），一个是开关旋钮（黑色）。若进行现场电动操作，需要将＂红色旋钮＂置于“现场”位置，然后转动＂黑色旋钮＂至打开、关闭方向进行控制。

1.1.1 点动操作

将＂黑色旋钮＂旋到“关闭”位置，并保持不动，此时执行器向关闭方向运动。一旦放开旋钮，旋钮会自动回到原始位置，关闭方向的运动则马上停止；

将＂黑色旋钮＂旋到“打开”位置，并保持不动，此时执行器向打开方向运动。一旦放开旋钮，与关闭方向运动类似，打开方向的运动则马上停止。

1.1.2 保持操作

将＂黑色旋钮＂旋到“关闭”位置，此时执行器向关闭方向运动。然后放开旋钮，旋钮会自动回到原始位置，但执行器向关闭方向的运动仍会继续进行，直到停止动作的条件满足（如过力矩、到达关限位等）；

将＂黑色旋钮＂旋到“打开”位置，此时执行器向打开方向运动。然后放开旋钮，与关闭方向运动类似，执行器向打开方向的运动会继续进行，直到停止动作的条件满足（如过力矩、到达开限位等）。
